BT30机床用立式8位工具标签收纳架

在立式加工中心的日常运维场景中，刀库周边的工具标识管理一直是容易被忽略却直接影响换刀效率的细节，不少车间操作人员在更换BT30刀柄配套刀具、调整加工参数时，常因工具标识摆放混乱、标签错位导致拿错对应工装，拖慢单件加工的节拍。这款适配Trak VMC 2机型的标签支架，正是针对BT30刀柄工位旁的标识收纳需求设计，整体采用z面朝上的立式排布结构，无需额外添加打印支撑结构，就能在常规熔融沉积型3D打印设备上完成成型，打印完成后仅需简单去除底部少量支撑残留即可投入使用，不需要后续的二次铣削或打磨工序，适配车间现场快速制作小批量工位辅具的需求。

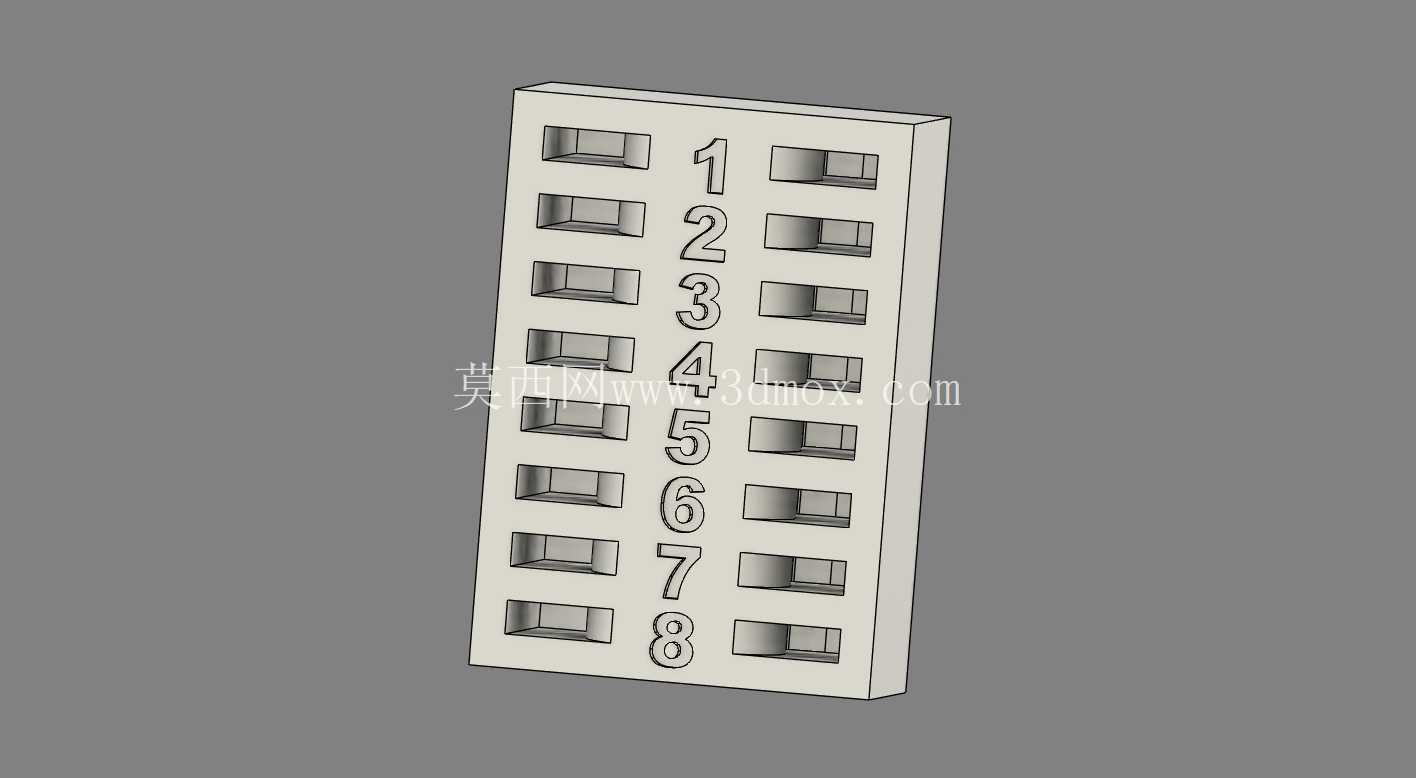

从功能设计上看，支架主体为薄型长方体结构，正面沿竖直方向排布1到8共8组数字标识，每组数字左右两侧各设置一个矩形卡槽，卡槽的内槽尺寸经过适配，刚好可以插入对应BT30工具的信息标签卡，标签卡插入后不会因机床运行产生的轻微震动滑落，同时插拔更换标签的阻力适中，操作人员更换工装信息时不需要额外工具就能完成标签替换。数字标识采用凹陷式一体成型设计，相比粘贴式数字标贴，不会因车间内的切削液飞溅、油污附着导致标识模糊脱落，长期使用下标识辨识度依然稳定。

尺寸设计上，支架整体宽度控制在2.9英寸，总长度为2.92英寸，薄型的结构设计不会占用刀库旁过多的操作空间，安装时可以通过背胶或者沉头螺丝固定在刀库侧方的机床护板上，安装边界距离周边的操作手柄、气源接口预留了足够的安全间隙，不会干涉操作人员的换刀操作动作。设计过程中特意将所有棱角做了R0.5的圆角处理，避免操作人员在拿取工具时被尖锐边角划伤，符合车间工位器具的安全设计要求。

实际应用中，这款标签架可以对应8组BT30刀柄的常用工具，每组卡槽可以插入标注刀具类型、加工参数、适用材质的标签卡片，操作人员在换刀前可以通过支架上的标识快速定位对应工具的位置，减少找工具、核对参数的辅助时间，尤其在小批量多品种的加工场景下，能有效降低因工具核对错误导致的加工废品率。支架的结构强度经过校核，采用常规PLA或者PETG材料打印即可满足使用强度要求，不需要使用高强度工程塑料，进一步降低了工位辅具的制作成本，适配机加工车间现场快速自制工位辅助件的实际需求。
