工业框架连接用低碳钢角支撑结构件

　　在工业框架搭建、设备机架组装以及工装夹具的结构补强场景中，角支撑是应用频次极高的连接构件，这类零件的核心作用是在两根呈垂直排布的型材、杆件的交接位置形成刚性三角支撑结构，抵消框架受载时产生的弯矩与形变，避免交接位置因应力集中出现焊缝开裂、型材变形甚至连接失效的问题。这款角支撑采用低碳钢作为加工基材，材料本身具备良好的韧性与焊接适配性，既可以通过焊接方式与框架杆件直接固连，也能依托自身预留的安装孔位采用螺栓、铆钉实现可拆卸式连接，适配不同场景下的装配需求。

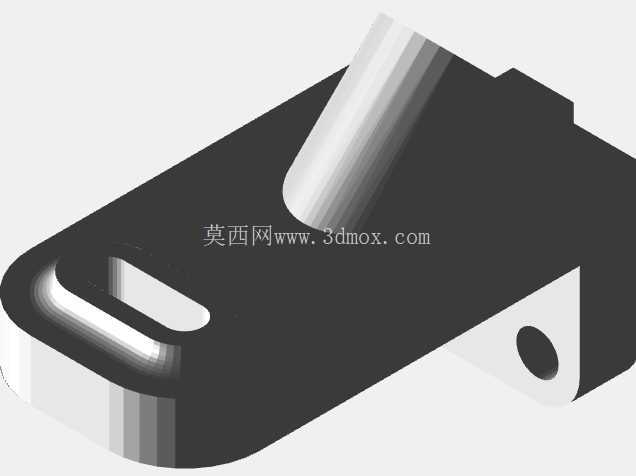

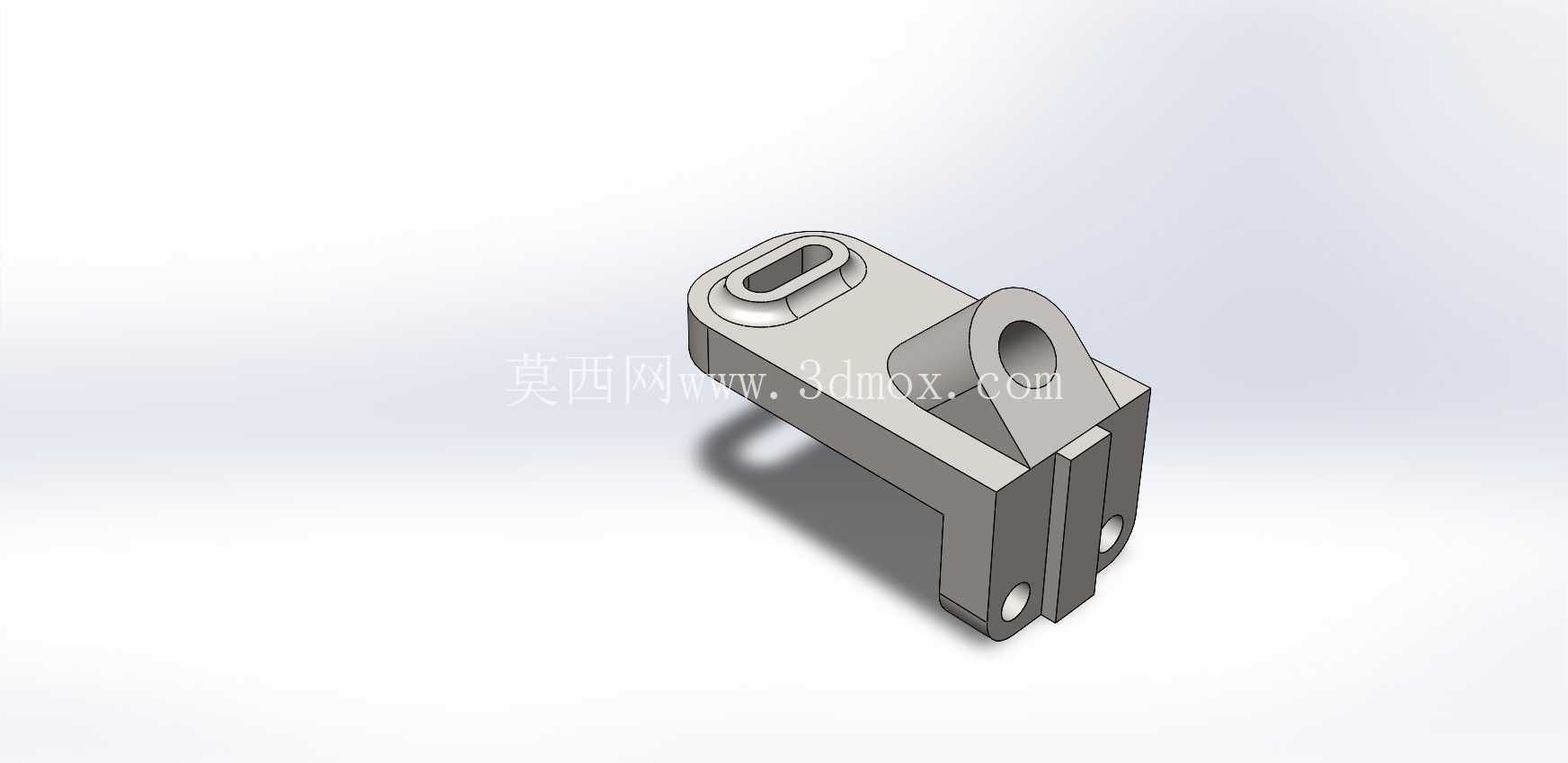

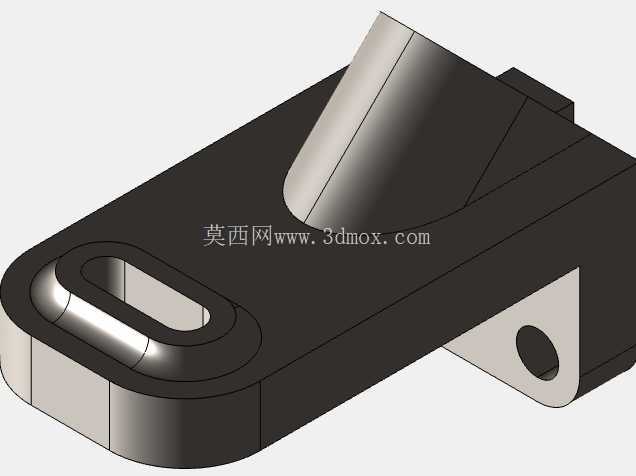

　　从结构设计逻辑来看，这款角支撑没有采用传统等厚度直角折弯的简易结构，而是做了针对性的受力优化：主体支撑臂采用变截面设计，靠近直角交接的受力核心区域做了加厚处理，向两端延伸的连接臂则根据应力分布梯度逐步减薄，在保证整体结构强度满足额定载荷要求的前提下，尽可能降低零件自身重量，减少对框架整体负载的额外占用。零件上端的长圆孔安装位预留了一定的装配调节余量，现场安装时可以根据框架杆件的实际位置偏差微调安装位置，降低对前期框架焊接、拼装的精度要求，减少现场装配时的修配工作量；下端的两个同轴圆孔则用于与垂直方向的杆件形成定位连接，孔位的同轴度公差控制在合理范围内，避免装配时出现螺栓无法穿入、连接面贴合不严的问题。

　　零件中部的带孔立耳结构是额外的功能拓展位，既可以作为辅助管线的固定点，用于绑扎设备的气动管路、控制线缆，也可以在需要加装辅助支撑、限位挡块时作为连接基准，无需在主框架型材上额外钻孔焊接，减少对主框架结构强度的破坏。从安装边界来看，这款角支撑的整体轮廓尺寸适配常规工业框架的型材规格，安装后不会超出型材的外轮廓边界，不会对框架外围的护板安装、设备排布造成干涉；支撑臂与连接面之间做了小尺寸的倒角过渡，既可以消除加工时产生的锐边毛刺，避免装配人员被划伤，也能减少直角位置的应力集中系数，提升零件的抗疲劳性能，在长期受交变载荷的工况下也能保持稳定的支撑效果。

　　在实际应用中，这类角支撑不仅可以用于固定式工业设备的机架加固，也能用于可移动工装架、物料周转架的角部补强，尤其是在需要频繁移动、受冲击载荷的框架结构中，加装这类角支撑后，框架的整体刚性可以提升40%以上，有效避免框架长期使用后出现角部松动、整体晃荡的问题。设计过程中，针对角部位置的受力特点，对支撑筋的弧度做了多次优化，没有采用直筋结构，而是用圆弧过渡的支撑筋连接两个安装臂，让载荷传递路径更加平滑，避免应力在筋板与安装臂的交接位置集中；所有安装孔的孔口都做了沉孔处理，螺栓安装后螺栓头不会高出零件表面，保证连接面的平整性，也避免突出的螺栓头与其他零部件发生刮碰。零件的两个连接面都做了平面度处理，安装时可以与型材表面完全贴合，不会出现局部间隙导致的连接预紧力不足问题；即使是采用焊接方式安装，平整的贴合面也能减少焊接填充量，降低焊接变形的概率。不同于市面上常见的薄钢板冲压角码，这款角支撑的结构强度更高，承重能力更强，不仅可以用于轻型框架的连接，也能满足中型设备机架、重载工装架的支撑需求，在自动化生产线的机架搭建、仓储货架的角部加固、非标设备的框架补强等场景中都能适用。
