带标识位的LR DII型设备按键遮罩盖板

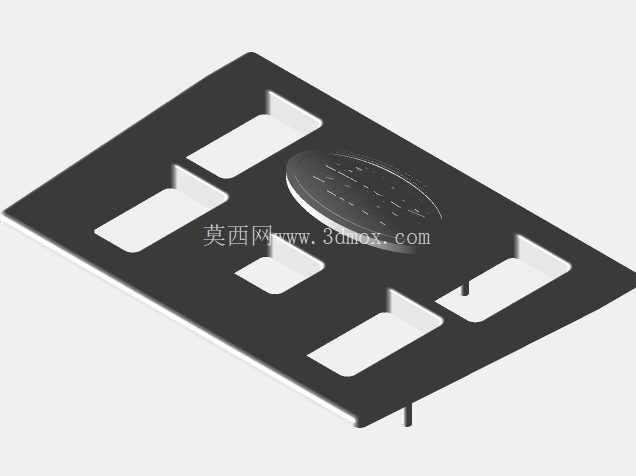

　　这款带徽标的LR DII按钮盖，属于工业操作面板上的按键防护遮罩类零件，日常多配套在中小型工业控制设备、台式检测仪器的操作区域使用，核心作用是规整按键排布、避免误触，同时预留专属标识位承载设备品牌、功能分区的标识信息，让操作人员能快速区分不同按键对应的功能，降低操作失误概率。从结构设计来看，整体采用薄型平板式基底，基底厚度控制在1.2mm左右，边缘做了0.3mm的圆角过渡，既避免安装后锐边划伤操作人员，也能在压铸成型时减少边角应力集中，降低成型后翘曲变形的风险。

　　基底上开设了五处尺寸不一的矩形按键让位槽，每个让位槽的边缘都做了0.8mm高的围边凸起，围边内侧做了15度的拔模斜度，既方便按键在槽内顺畅往复动作，不会出现卡滞，也能阻挡日常使用中溅落的灰尘、少量液体顺着按键缝隙渗入设备内部，提升操作区域的防护能力。中间区域预留的圆形徽标安装位，做了下沉0.5mm的沉台设计，沉台边缘做了细微的定位卡点，粘贴或嵌装标识牌时不需要额外涂胶定位，靠卡点就能实现预固定，装配效率更高，同时沉台结构能让标识牌表面和盖板基底保持齐平，不会因为凸起被剐蹭脱落。

　　安装定位方面，盖板底部设置了两处圆柱形定位插销，插销直径2mm，长度3mm，位置对应操作面板基板上的预装定位孔，装配时先将插销对准孔位插入，就能快速确定盖板的安装位置，不需要反复调整对齐，后续可以通过背面的卡扣或者点胶完成最终固定，整个装配过程不需要复杂工装，适合批量生产线的快速组装。设计过程中，针对按键让位槽的位置公差做了严格控制，每个槽位的位置度公差控制在0.1mm以内，保证和下方按键的同轴度，避免出现按键偏位、按压卡涩的问题；围边的高度经过反复验证，刚好高出按键顶面0.2mm，既不会影响按键的正常按压行程，也能在操作人员误碰到盖板区域时，不会直接触发按键，有效规避设备误动作带来的生产风险。

　　材质适配方面，这类盖板采用压铸工艺成型时，通常选用锌合金作为基材，表面做哑光喷塑处理，既具备足够的结构强度，长期按压不会出现变形，哑光表面也不会在车间照明环境下产生反光，避免干扰操作人员的视线。不同功能的按键槽位尺寸做了区分，对应常用的启动、停止、功能切换等不同规格的按键，操作人员不需要看标识，靠槽位大小就能快速识别核心功能按键的位置，符合工业设备操作的人机工程学要求。在实际应用场景中，这类按键盖板除了配套工业控制设备，也可以用在小型机电设备、台式实验仪器的操作面板上，只要按键排布匹配，就能直接适配使用，不需要额外修改结构。设计时还考虑了长期使用的耐磨性能，围边和按键接触的位置做了局部加厚处理，避免长期按键摩擦导致围边磨损出现毛刺，延长零件的整体使用寿命。整个零件的外形轮廓为矩形，长宽尺寸根据配套的操作面板区域设定，安装时不会超出面板的预留安装边界，和周边的面板外壳保持齐平，整体外观简洁规整，没有多余的结构凸起，清洁维护时只需要擦拭表面即可，不容易积藏灰尘。
