SM40型母线绝缘支撑构件结构设计

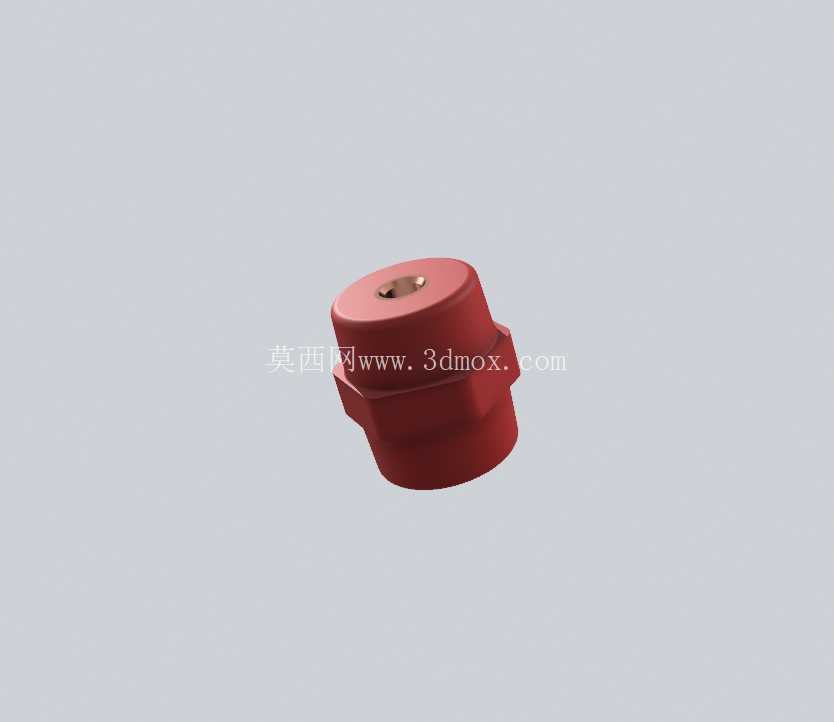

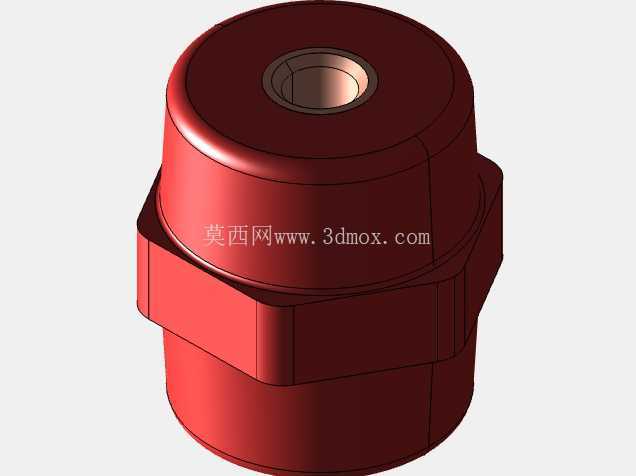

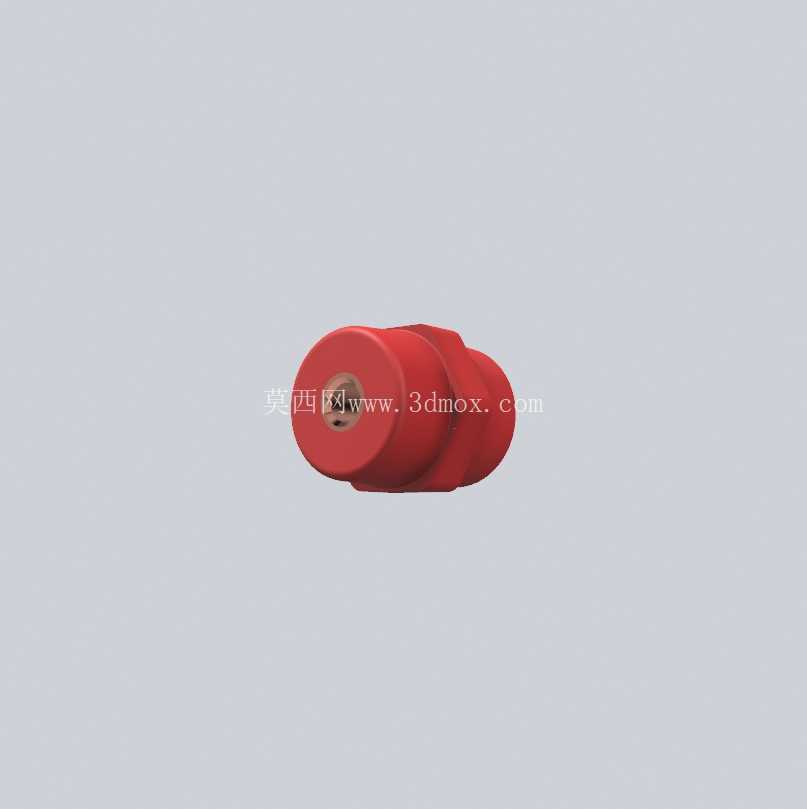

　　在低压配电柜体、母线槽系统、工业电气控制柜的内部布线布局中，母线的绝缘固定是直接影响柜体运行安全的核心细节，这类SM40规格的绝缘支撑件，正是针对40mm间距排布的铜质母线排设计的专用固定构件，日常工况下需要同时承担母线的机械定位、相与相/相与柜体之间的电气绝缘两大核心功能，避免母线在设备运输震动、运行温升形变、短路电动力冲击下出现位移、绝缘击穿等故障。从实际使用场景来看，这类构件广泛应用于抽屉式低压柜、固定式进线柜、电容补偿柜的母线舱内，部分户外环网柜、箱式变电站的母线连接段也会选用同类型绝缘件，相比传统的环氧树脂浇注绝缘支柱，这种一体模压成型的构件安装效率更高，适配的母线规格覆盖范围更广，不需要额外搭配绝缘垫片就能满足IP20以上的柜内绝缘防护要求。从结构设计逻辑来看，该构件采用变径阶梯式圆柱外形，一端带有内凹的嵌装定位槽，槽内预置金属嵌件，用于和柜体内的安装梁通过螺栓锁紧固定，另一端的弧形贴合面直接和矩形母线排的侧面接触，贴合面的弧度经过匹配计算，和标准厚度的铜排接触时不会出现应力集中点，避免长期压紧后铜排出现局部形变影响载流能力。构件整体采用红色不饱和聚酯玻璃纤维模塑料压制成型，这种材料相比普通电木材质，抗爬电性能更优，在柜内凝露、积尘的工况下，依然能维持稳定的绝缘电阻，不会因为长期受热出现材质脆化开裂的问题。

　　设计过程中需要重点考量几个核心边界：首先是安装中心距的公差控制，固定端嵌件的同轴度需要控制在0.1mm以内，否则批量安装时会出现母线排孔位对不齐的问题，影响现场装配效率；其次是绝缘距离的预留，构件的爬电距离按照低压系统12mm/kV的要求设计，表面的阶梯结构本质上是为了在有限的轴向长度内拉长爬电路径，避免污秽环境下出现沿面闪络；再者是机械强度的校核，需要满足母线短路时峰值电动力的冲击载荷，按照10kA短路电流对应的电动力计算，构件的悬臂抗压强度需要达到12kN以上，因此在壁厚设计上，固定端的壁厚比支撑端厚2mm，内部的加强筋沿着受力方向排布，既不会过度增加材料用量，又能保证受力时不会出现断裂。

　　从安装边界来看，该构件的轴向总长度适配40mm的母线相间距，固定端的螺纹规格匹配常规的M6安装螺栓，安装时不需要在母线排上额外打孔，只需要将构件的支撑面顶住母线侧面，另一端锁紧在柜体的安装横梁上即可，部分需要调整母线位置的场景，还可以通过在固定端加装薄垫片的方式微调支撑长度，适配不同宽度的母线排布需求。在实际建模过程中，需要重点还原金属嵌件和绝缘本体的包覆结构，嵌件的滚花结构不能省略，这部分结构是保证绝缘材料和金属嵌件结合强度的关键，如果建模时忽略滚花，后续做模流分析时会无法准确预判嵌件的抗拔脱力，实际生产中容易出现嵌件松动的问题；另外支撑端和母线接触的平面需要做0.5mm的倒角处理，避免安装时尖锐的边缘划伤母线表面的镀锡层，影响接触电阻。

　　很多新手工程师在选型这类绝缘件时，容易忽略材质的耐温等级，普通的PVC材质绝缘件长期工作温度不能超过70℃，而柜内母线满负荷运行时的温升往往会达到60K以上，加上环境温度40℃的话，局部温度会超过100℃，因此这种模压材质的耐温等级达到B级130℃，才能满足长期运行的要求。另外在排布安装位置时，需要避开母线的连接接头位置，支撑点距离母线接头的距离要控制在100-150mm之间，太近会影响接头的螺栓紧固操作，太远则会导致母线在接头位置出现悬臂形变，长期运行后接头接触压力下降引发发热故障。这类绝缘件虽然是配电系统里的小型零部件，但直接关系到整个配电回路的运行可靠性，设计时每一处尺寸细节都需要结合实际安装工况、受力情况、绝缘要求反复校核，不能只看外形相似就随意选型替换。
