内燃机分体式工字梁连杆结构设计

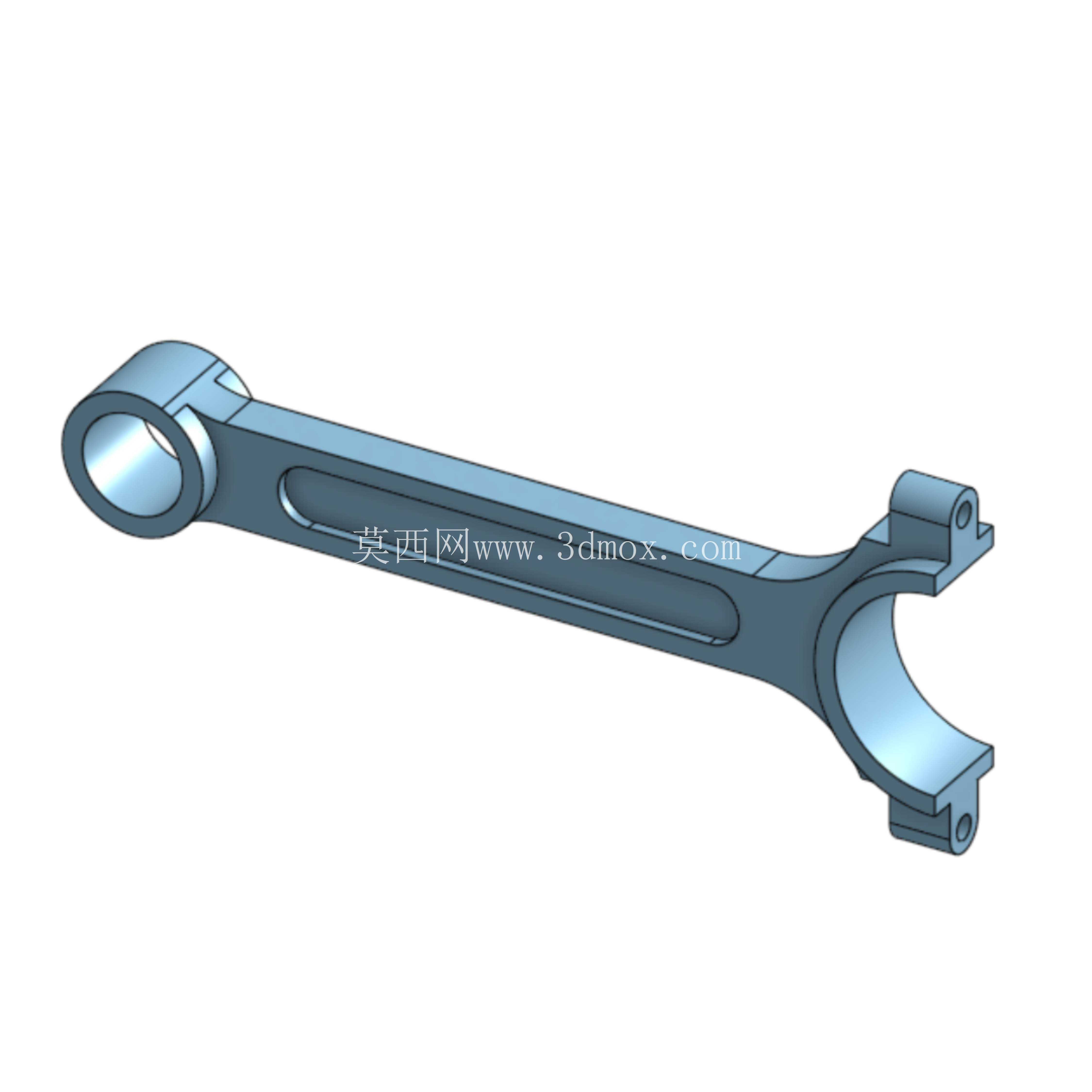

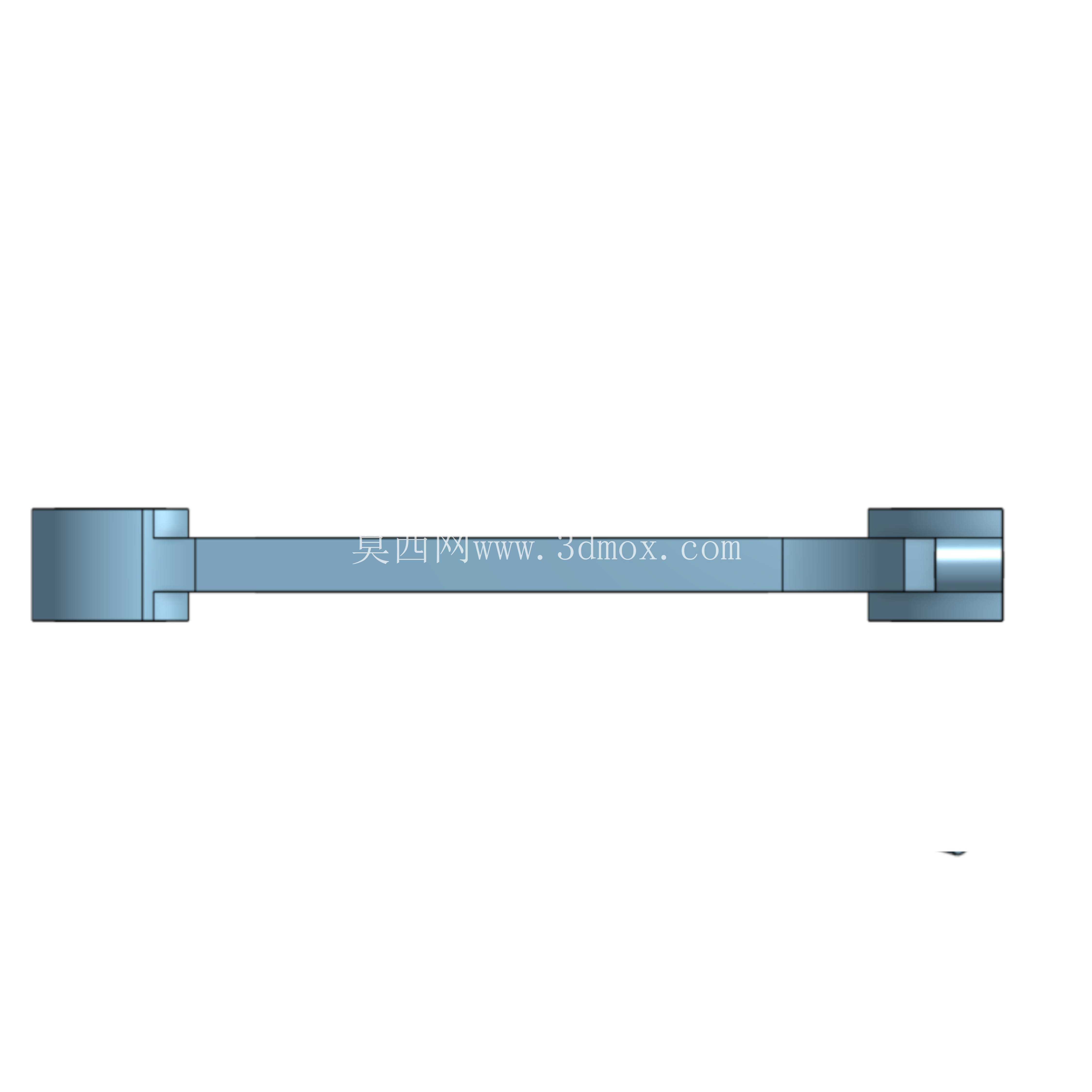

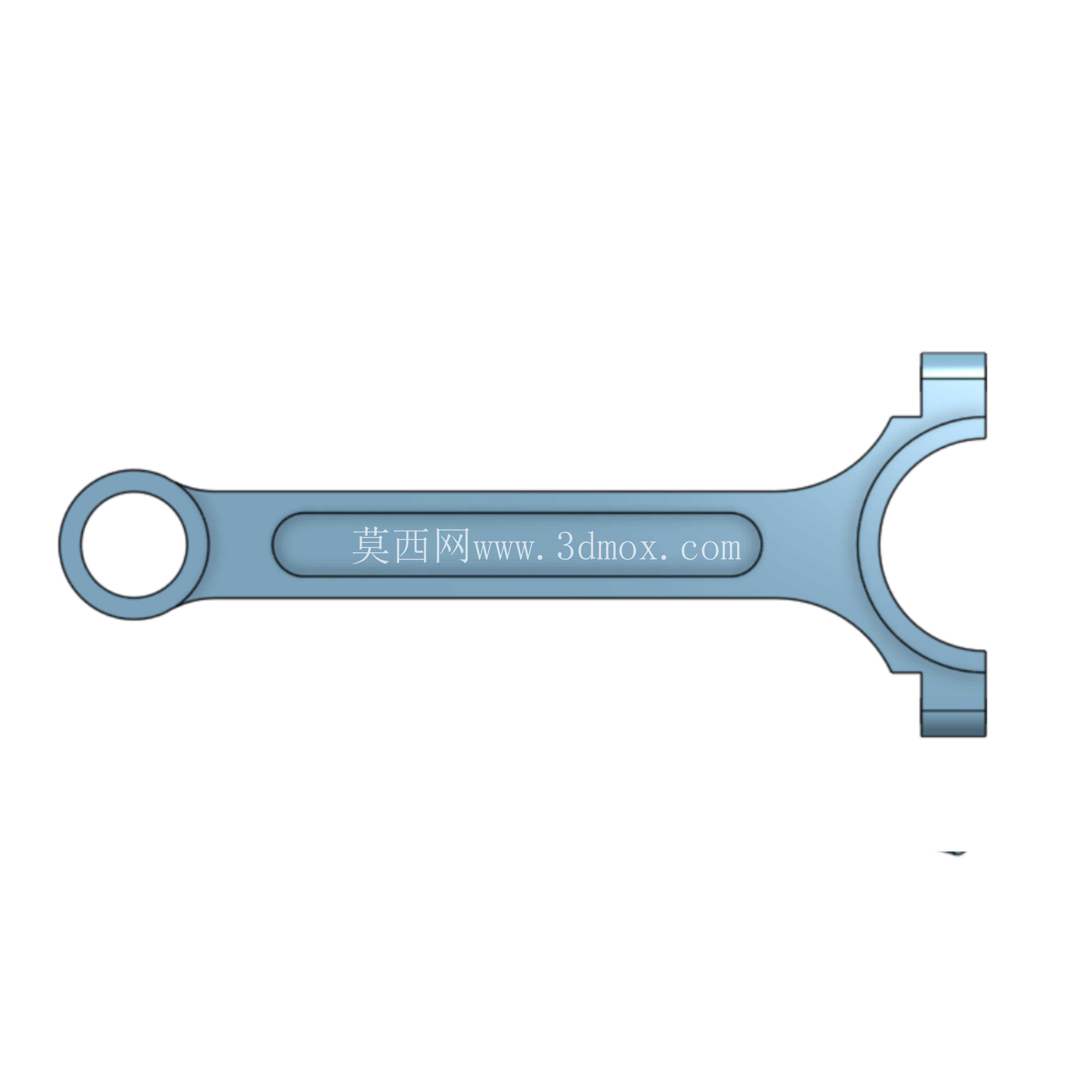

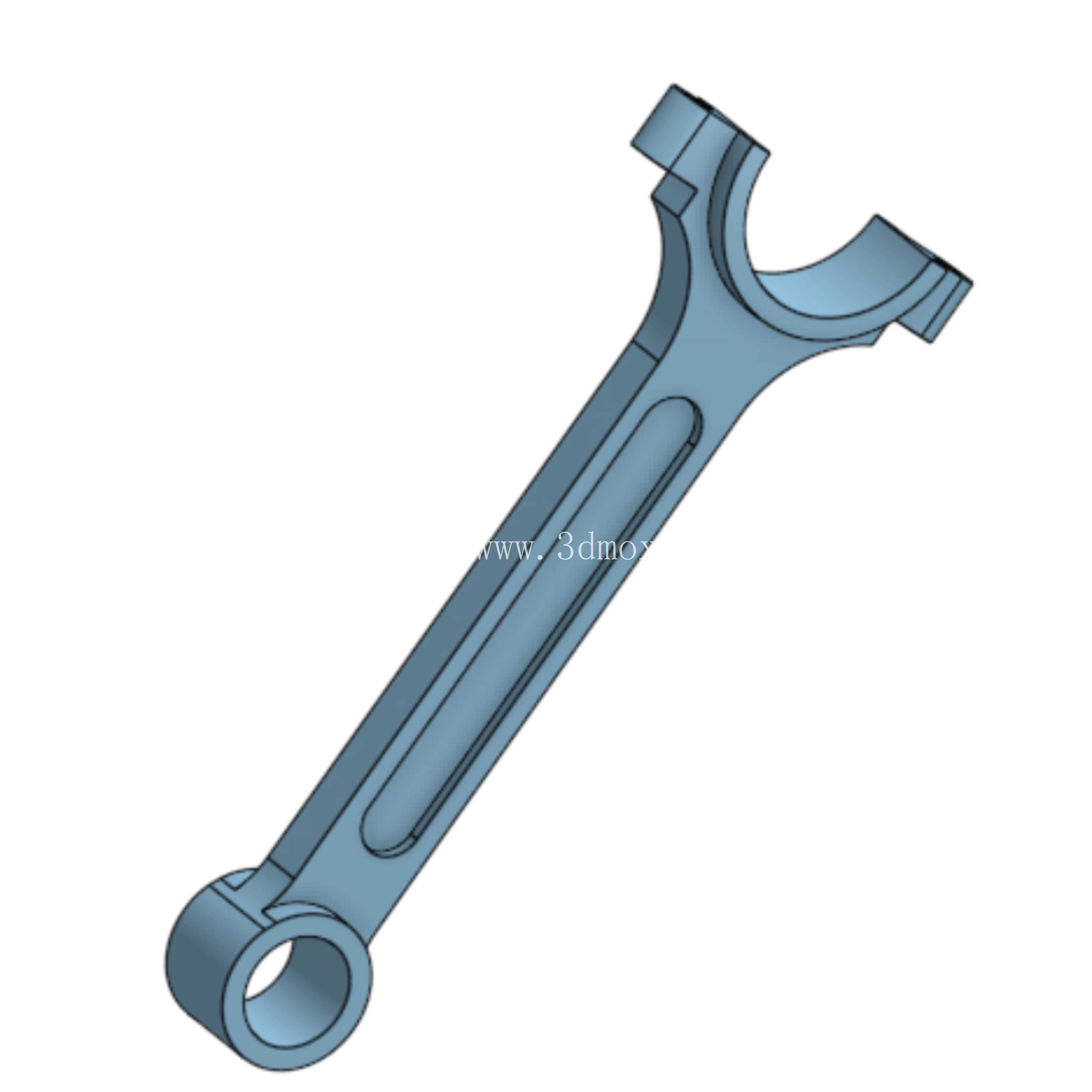

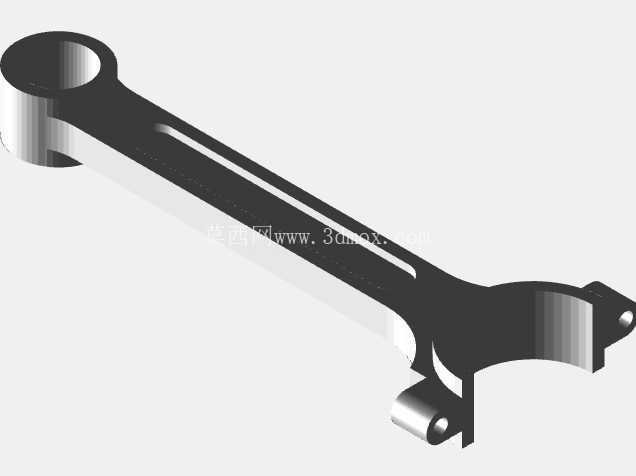

在往复式内燃机的动力传递链路中，连杆是承接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整机的可靠性、动力输出效率与NVH表现。这款连杆的结构设计完全围绕高负荷工况下的受力特性展开，杆身采用经典的工字梁截面轮廓，并非为了造型美观，而是在同等截面面积下获得最大的抗弯截面模量，在往复惯性力与爆发压力交替作用的工况下，能有效降低杆身弯曲变形量，同时将非受力区域的材料尽可能去除，控制组件整体往复质量，减少曲轴端的平衡配重负担，这一设计在小排量高转速汽油机、大扭矩柴油机的连杆设计中均有广泛应用。

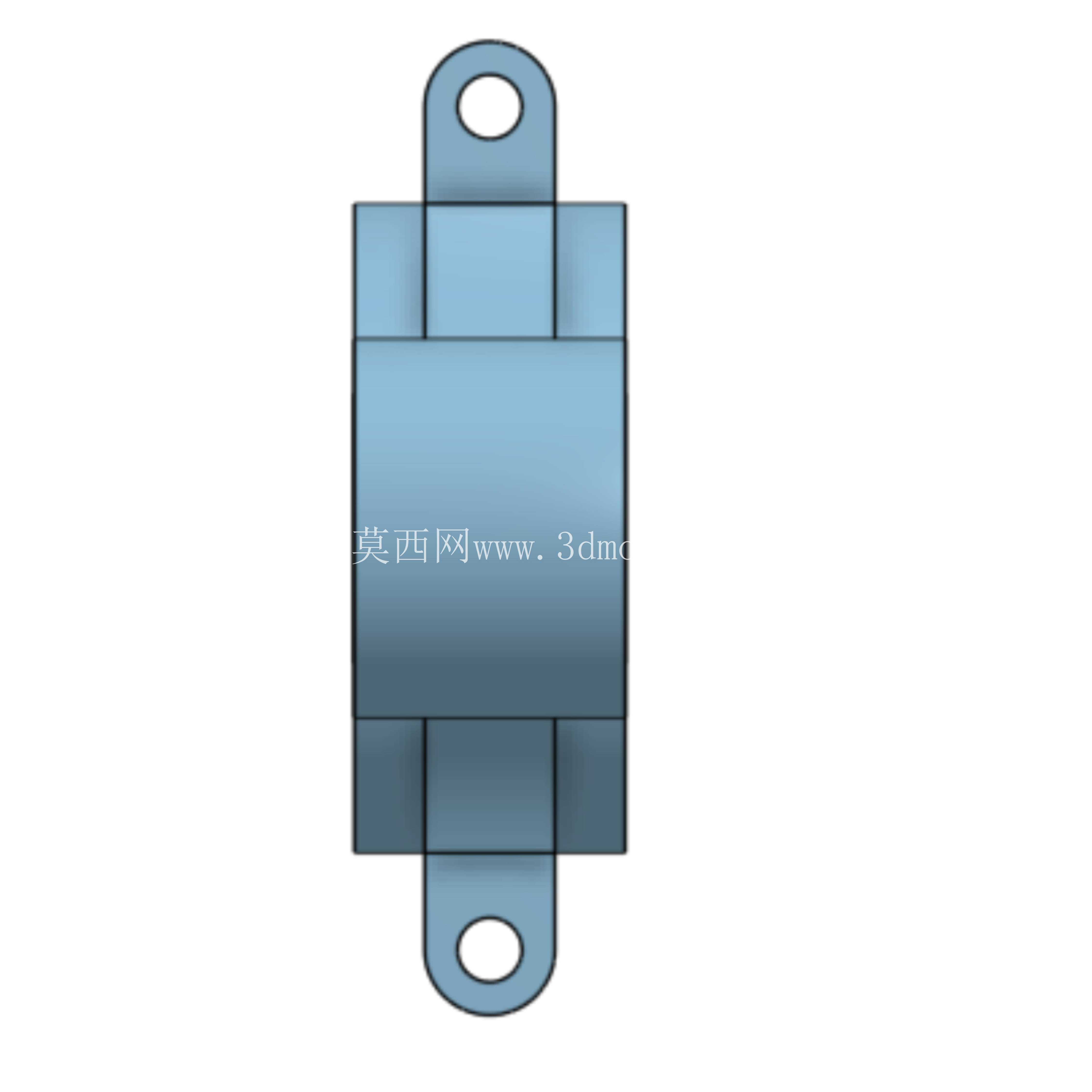

从安装边界来看，连杆小端为整体式圆环结构，内孔用于压装活塞销衬套，与活塞销形成转动副，设计时小端内孔与活塞销的配合间隙、衬套油槽的布置都需要和活塞组件的尺寸链完全匹配，小端的过渡圆角经过圆弧优化，避免应力集中导致的疲劳断裂，这一位置是连杆工作中受往复惯性力拉扯最频繁的区域，很多连杆失效案例都出在小端与杆身的过渡位置。大端采用分体式斜切设计，配套连杆盖通过螺栓与杆身紧固，这种结构是为了满足发动机装配时的工艺要求——装配过程中连杆需要从气缸上端穿入，大端分体结构可以让连杆顺利穿过气缸筒，最终与曲轴连杆轴颈完成装配，大端内孔用于安装轴瓦，和曲轴连杆轴颈形成转动副，斜切的分型面设计能进一步缩小大端的径向轮廓尺寸，适配更小缸径的内燃机设计需求。

实际工况中，连杆承受的载荷是复杂的交变载荷：做功冲程中活塞顶部受到的燃气爆发压力通过活塞销传递到连杆小端，沿杆身传递到大端推动曲轴旋转，此时杆身承受压应力；排气冲程末期活塞上行到上止点附近时，连杆又会受到活塞组件往复运动产生的惯性拉力，同时曲轴旋转带来的离心力会让大端承受径向的交变载荷，这就要求连杆的材料选型、热处理工艺、结构圆角设计都要兼顾强度与韧性。这款连杆的杆身表面设计有纵向的加强筋结构，和工字梁截面形成协同受力结构，进一步提升杆身的抗侧弯能力，避免在高转速工况下杆身出现横向振动，进而引发的轴瓦偏磨、活塞敲缸等连锁故障。

从应用场景来看，这类连杆不仅用于传统车用内燃机，在小型通用汽油机、工程机械用柴油机、固定动力机组的内燃机中都能适配，在做三维建模时，需要严格把控大小端孔的同轴度、大端分型面的位置度、杆身的对称度等形位公差，这些参数直接影响后续零件加工的合格率，以及装机后的运行寿命。建模过程中对各个过渡圆角的处理不能随意简化，很多工程师在建模时为了省事直接用直角过渡，后续做有限元应力分析时会出现明显的应力集中奇点，和实际零件的受力状态完全不符，必须按照实际加工的圆角半径做顺滑过渡，才能让后续的仿真分析结果具备参考价值。另外大端的螺栓连接位置，需要预留足够的螺栓安装空间，同时保证螺栓孔周边的材料厚度足够，避免螺栓紧固时出现局部应力过大导致的开裂，连杆螺栓的安装孔位置度也需要严格控制，否则装配时连杆盖和杆身会出现错位，导致大端内孔失圆，引发轴瓦烧蚀等严重故障。
