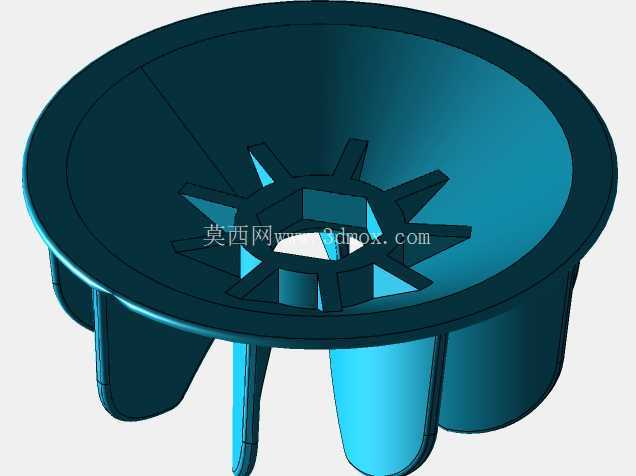

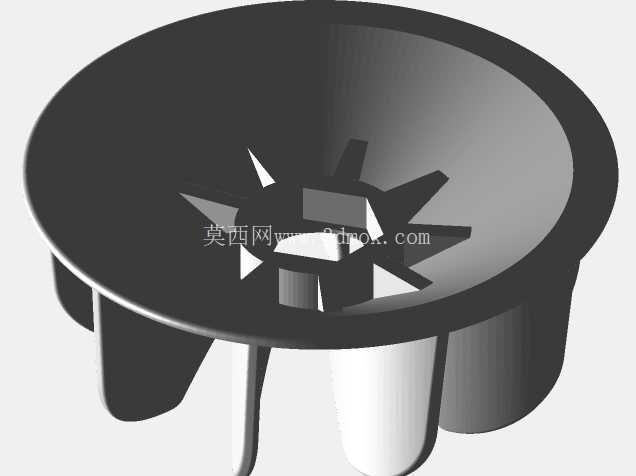

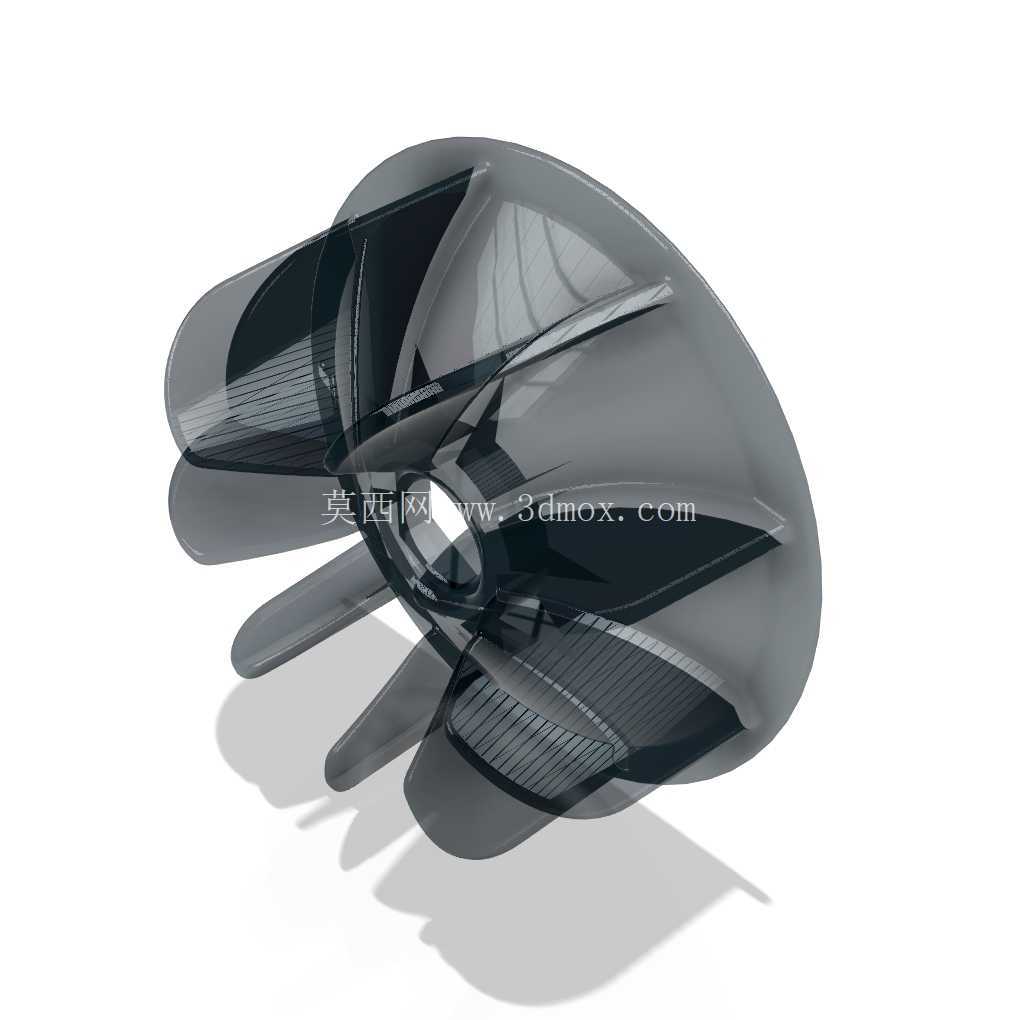

涡轮巴比利斯6608E叶轮结构设计

该叶轮构件主要适配小型流体输送、动力增压类设备的核心做功单元，在手持吹风设备、小型通风装置、低压流体增压系统中承担能量转换的核心作用，工作时通过自身高速旋转，将输入的轴功转化为流体的动能与压力能，实现流体的定向输送或压力提升。从实际应用场景来看，这类多叶片曲面叶轮常出现在需要稳定风压、低运行噪音的民用及小型工业设备中，相比直板叶片结构，其曲面流道设计能更好贴合流体的运动轨迹，减少叶片入口处的流体冲击损失，降低运行过程中的涡流噪音，提升能量转换效率。

设计过程中首先要匹配安装端的接口尺寸，中心的定位孔需要和驱动轴的配合公差控制在合理区间，既要保证装配时的同轴度要求，避免高速旋转时出现动不平衡量过大的问题，也要兼顾装配拆卸的便利性，通常孔位会设计对应的防转结构，防止大扭矩输出时叶轮与驱动轴出现相对滑动。叶片的曲面造型是整个设计的核心部分，每一片叶片的进出口安装角都经过流道仿真校核，从轮毂位置到轮缘位置的叶型截面存在连续的扭转变形，这种变截面设计是为了适配不同旋转半径处的线速度差异，让整个流道内的流体流速分布更均匀，避免局部流速突变带来的能量损失。叶片的数量选择经过多轮验证，当前的叶片排布密度既可以保证足够的流体做功面积，又不会因为叶片过密导致流道过窄、流体通过阻力上升，同时相邻叶片之间的流道截面变化平滑，不会出现突然扩张或收缩的结构，减少流体在流道内的脱流现象。

从外形尺寸与安装边界来看，叶轮的整体外径需要匹配设备的风筒或流道内径，两者之间的间隙控制在极小范围内，间隙过大会导致叶轮边缘的流体回流，降低整体做功效率，间隙过小则容易在运行过程中出现叶轮与外壳的刮蹭，带来安全隐患。轮毂部分的厚度设计需要兼顾结构强度与整体重量，既要保证高速旋转时叶片根部的连接强度，避免长期运行出现叶片疲劳断裂的问题，也要尽可能降低整体转动惯量，减少驱动电机的启动负载，提升设备的响应速度。叶片的前缘做了圆滑过渡处理，后缘则根据流体流出角度做了修型，能够有效降低叶片尾迹区的涡流强度，进一步提升运行稳定性。

这类叶轮采用压铸工艺成型时，需要重点考虑叶片部分的拔模角度，因为叶片曲面存在多处倒扣区域，模具设计时需要拆分对应的抽芯结构，保证成型后叶片的型面精度满足设计要求，不会出现成型缺陷影响流道的光滑度。叶轮做动平衡校验时，需要根据实际的工作转速区间，在轮毂对应的位置设计去重或加重的结构，保证整体动平衡精度达到使用要求，避免高速旋转时产生过大振动，影响设备的整体使用寿命。实际装配时，叶轮的轴向定位也需要重点关注，要保证叶轮在驱动轴上的轴向位置准确，让叶片流道完全对准设备的进出风口，避免出现流道错位导致的性能下降。从结构可靠性角度出发，叶片与轮毂的连接位置做了圆弧过渡处理，减少应力集中现象，能够承受长期高速旋转带来的离心力载荷，以及流体冲击带来的交变载荷，避免在连接位置出现裂纹失效。
