保时捷落地式油门踏板结构设计

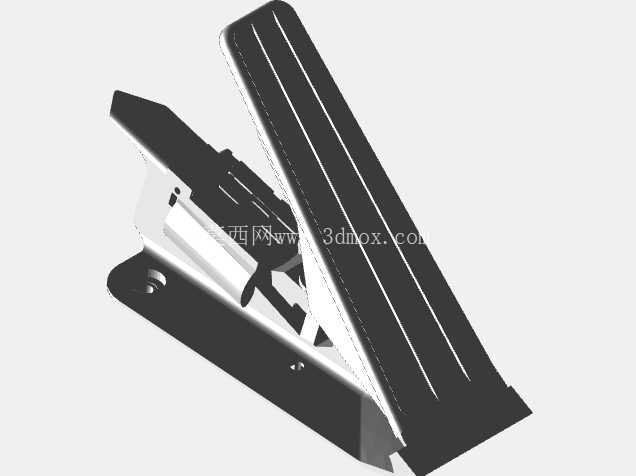

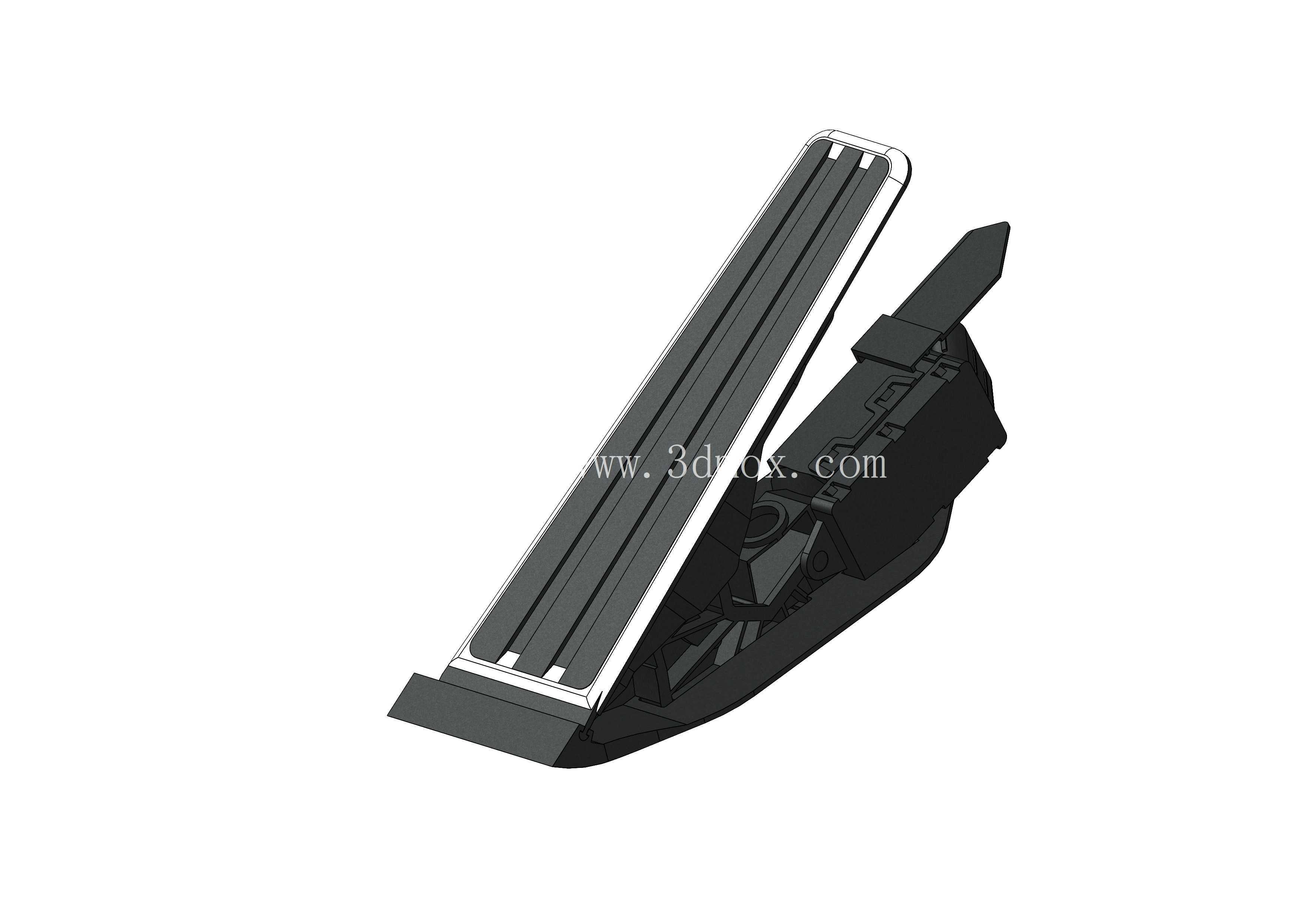

　　在乘用车驾驶操控系统的开发环节，油门踏板作为驾驶员动力需求的直接输入部件，其结构合理性直接决定整车驾驶质感与操控安全性，落地式风琴踏板因踩踏行程线性、脚跟支撑充分的特性，长期被应用在主打运动操控的车型平台上。这款适配保时捷997世代Boxster、Cayman、Carrera、Turbo、GT3等车型的落地式油门踏板，在结构设计上完全遵循原车人机工程边界，踏板臂采用长条形倾斜布置，踩踏支点位于踏板总成底部靠近车舱地板的位置，驾驶员踩踏时整个脚掌可以完全贴合踏板面，脚跟无需悬空，长时间激烈驾驶也不易产生脚部疲劳，这也是运动车型普遍选用落地式踏板结构的核心原因。

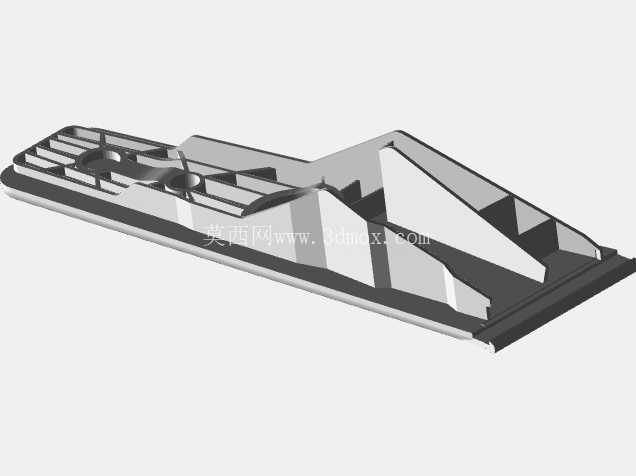

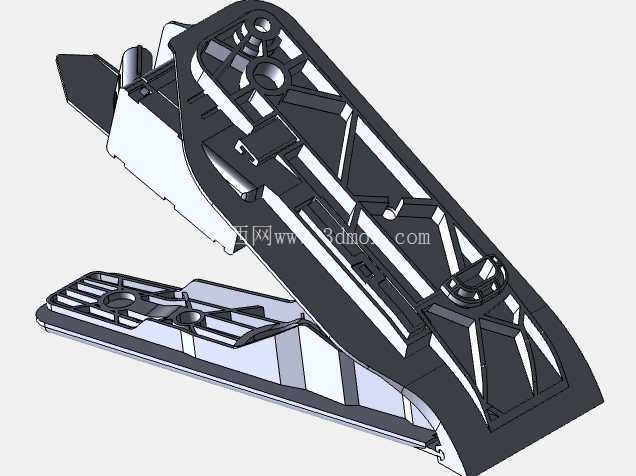

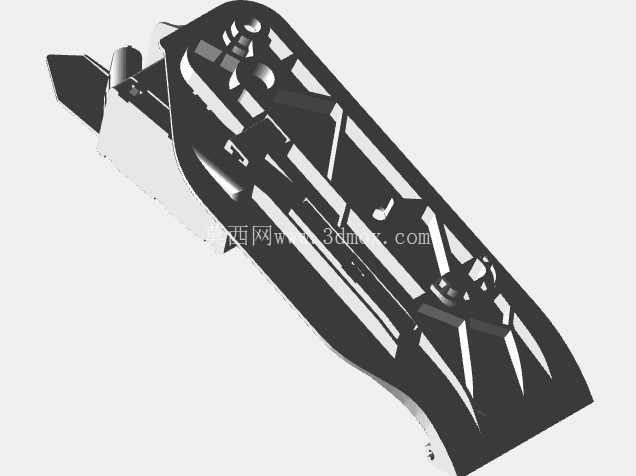

　　从功能实现逻辑来看，踏板总成集成了角度传感模块的安装位，内部通过转轴结构将踏板臂的角位移转化为电信号传递给整车ECU，以此控制节气门开度实现动力输出调节，踏板内部设置有复位弹簧结构，能够在驾驶员松开踏板时提供均匀的回弹力，保证踏板回位顺畅无卡滞，同时在踏板行程末端设置有限位结构，避免过度踩踏造成内部结构损坏。在安装边界的匹配上，整个踏板总成的底座采用贴合车舱地板防火墙倾斜角度的造型设计，安装孔位完全对应原车地板的预留安装点，不需要对原车内饰结构做任何修改即可完成装配，踏板面的防滑条纹采用纵向等距布置，增大鞋底与踏板面的摩擦力，即使鞋底沾有少量水渍或灰尘也不会出现打滑情况，踏板臂的侧面做了加强筋结构设计，在保证整体结构强度满足频繁踩踏疲劳要求的前提下，尽可能降低总成重量，符合整车轻量化的设计方向。

　　从实际应用场景出发，这类踏板除了适配原车替换维修之外，也可用于赛车改装、驾驶模拟器搭建等场景，其踩踏行程的阻尼特性经过反复调校，初段阻尼轻柔便于城市路况下的精细控速，中后段阻尼线性递增，在激烈驾驶时能够给驾驶员清晰的行程反馈，方便精准控制动力输出。在结构建模过程中，需要重点关注踏板转轴的同轴度公差，以及踏板臂运动过程中与周边内饰件的间隙校核，保证踏板在全行程运动过程中不会与周边的地毯、内饰板产生干涉，同时内部弹簧的安装位需要做限位设计，避免弹簧在长期压缩回弹过程中出现移位异响，踏板面的倾斜角度需要匹配不同身高驾驶员的脚部放置姿态，保证从150cm到190cm身高的驾驶员都能找到舒适的踩踏角度。

　　不同于悬吊式油门踏板的支点布置在上端，落地式踏板的受力路径更符合人体工学，踩踏时的发力方向与脚踝活动方向一致，在做跟趾动作时，脚跟可以稳定支撑在地板上，脚掌侧面可以轻松触碰刹车踏板，这也是为何性能车型普遍采用这类踏板结构的原因，整个踏板总成的外部壳体采用耐磨工程塑料材质，内部转轴部位镶嵌有耐磨衬套，能够承受百万次以上的踩踏循环而不出现松旷量，保证长期使用后的操控精度不会出现明显衰减。
