初代帕杰罗仪表板开关安装适配结构

在硬派越野车型的车载电气改装作业中，仪表台区域的附加开关加装一直是容易出现适配问题的环节，尤其是初代帕杰罗这类经典车型，原厂仪表台的开关安装位预留有限，后期加装辅助灯光、车载充电器、外接用电设备控制开关时，往往需要对仪表台面板进行裁切，不仅破坏原厂内饰的完整性，裁切后的边缘也容易出现毛边、缝隙不均的问题，长期使用后还可能因车辆行驶振动出现松动异响。这款适配结构正是针对这一实际改装痛点开发，专门匹配初代帕杰罗仪表板的预留安装空间，无需对原厂仪表台结构进行破坏性裁切，即可实现Lightforce TY2标准开关及对应充电模块的原位安装。

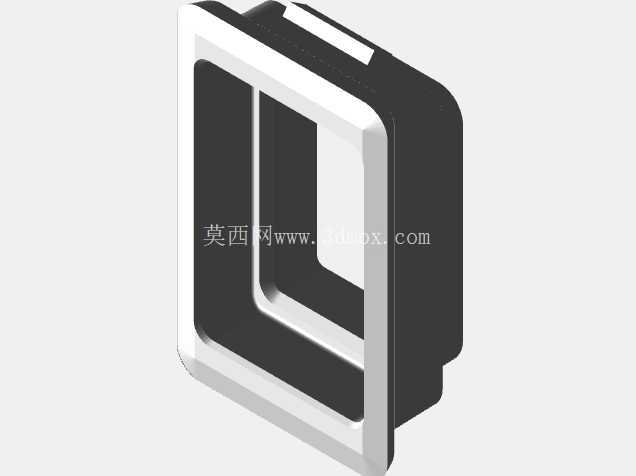

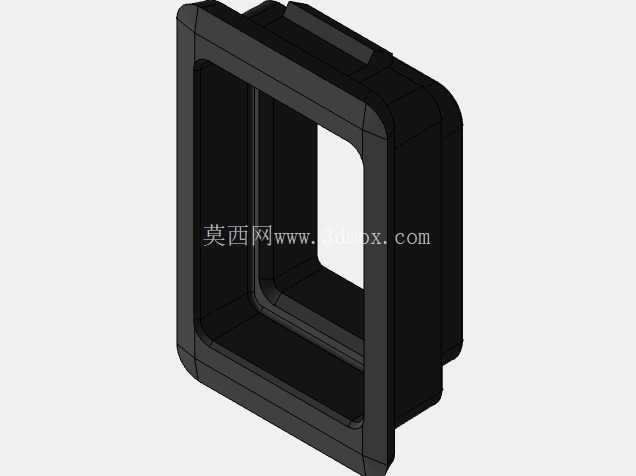

从实际装车的适配逻辑来看，这款适配结构的外轮廓完全贴合初代帕杰罗仪表板开关位的安装边界，整体采用框式嵌套结构，外侧的贴合面做了与原厂仪表板弧度一致的曲面处理，安装后与周边面板的缝隙可以控制在0.5mm以内，不会出现突兀的凸起或凹陷，能够保持内饰整体的视觉一致性。结构内侧的卡槽尺寸严格匹配Lightforce TY2系列标准开关的安装卡扣尺寸，开关推入后即可通过卡扣实现卡接固定，不需要额外使用螺丝或者胶粘固定，后期如果需要更换开关或者检修线路，只需要从内侧轻推卡扣即可取出适配结构与开关，拆装效率相比传统改装方式提升60%以上。

设计过程中首先考虑的是车载工况下的耐候性要求，车辆在户外使用时，仪表台区域夏季暴晒后的表面温度可以达到80摄氏度以上，冬季低温环境下又会降到零下20摄氏度，同时还要承受越野行驶过程中的持续振动，因此适配结构的壁厚做了针对性的加强，边框主体壁厚设置为2.5mm，卡扣位置的壁厚加厚到3mm，既可以保证结构强度，避免长期振动下出现卡扣断裂、结构变形的问题，也不会因为壁厚过大导致安装后与仪表台内部的线束、支架产生干涉。结构边缘的所有棱角都做了R1.5的圆角处理，一方面是避免安装过程中锋利的边角划伤施工人员的手部，另一方面也可以减少应力集中，降低温度交变环境下结构开裂的风险。

从安装边界的尺寸控制来看，这款适配结构的整体外框尺寸严格匹配初代帕杰罗仪表板上预留的方形安装开孔，安装时只需要将原厂预留位置的装饰盖板取下，将适配结构对准开孔推入，外侧的限位翻边会贴合在仪表板的外表面，限制结构的推入深度，避免安装过深导致开关面板与仪表板表面出现阶差。结构内侧预留了足够的线束走形空间，开关尾部的接线端子、充电模块的线束都可以在框体内部顺利排布，不会出现线束被挤压、弯折半径过小导致线芯断裂的问题。针对车载使用中可能出现的积灰问题，适配结构与开关、仪表板贴合的位置都做了贴合面的平整度控制，安装后可以有效阻挡灰尘进入仪表台内部，减少后期仪表内部积灰导致的电气接触不良问题。

在实际改装场景中，这款适配结构可以同时满足单联开关、开关加充电模块的组合安装需求，不需要针对不同的功能配置单独开发不同的适配零件，降低了改装的配件储备成本。对于越野改装从业者来说，这类精准适配的安装结构可以大幅缩短施工时间，传统的开关加装需要对面板进行测量、裁切、打磨、修边等多道工序，单台车辆的施工时间往往需要一个小时以上，使用这款适配结构后，只需要取下原厂装饰盖，卡入适配结构再安装开关即可，整个施工过程可以控制在十分钟以内，而且安装后的一致性更好，不会因为施工人员的操作水平差异出现安装缝隙不均、固定不牢的问题。对于车主而言，这种无损安装的方式也可以在车辆恢复原厂状态时快速拆除，不会在仪表台上留下不可逆的裁切痕迹，保留车辆的原厂残值。

结构设计上还充分考虑了不同批次车辆的制造公差，初代帕杰罗的生产周期较长，不同年份生产的车辆仪表台开孔尺寸可能存在±1mm的制造公差，因此适配结构的外侧配合面做了0.8mm的公差补偿设计，即使遇到开孔尺寸略小的车辆，也可以顺利推入安装，不会出现卡滞无法安装的问题；如果遇到开孔尺寸略大的车辆，外侧的限位翻边也可以完全覆盖开孔边缘，不会露出缝隙影响美观。卡扣的卡接力经过反复验证，既可以保证开关安装后不会因为车辆振动出现松脱，也不会因为卡接过紧导致后期拆卸困难，平衡了固定可靠性与拆装便利性的需求。
