PSOC5LP原型开发套件电路板结构

做嵌入式硬件开发的工程师大多接触过各类原型开发套件，这类板卡是产品前期验证阶段的核心载体，能省去从零搭建最小系统的繁琐步骤，把精力集中在功能逻辑验证上。这次重构的PSOC 5LP开发板结构，核心修正了原有模型的尺寸偏差问题——之前拿到的开源模型存在整体缩放误差，直接导入PCB设计软件做结构匹配时，板上排针孔位和实际器件的间距对不上，尤其是用F360做PCB协同设计的时候，0.1的孔间距偏差会直接导致后续外壳设计、排针接插件装配出现干涉，根本没法直接用于结构验证。

从实际应用场景来看，这类开发板主要用于工业控制节点原型验证、低功耗传感节点开发、小型智能设备的前期功能调试，很多做工业传感采集、小型智能硬件的团队，在项目初期都会用这类成熟的开发套件做功能打样，不用单独投板做最小系统，能大幅缩短前期验证周期。板载的USB接口承担程序烧录和串口调试功能，边缘排布的排针把所有IO口全部引出，方便外接各类传感模块、执行器件，做功能扩展的时候不用额外飞线，只要对应接插杜邦线就能完成硬件连接。

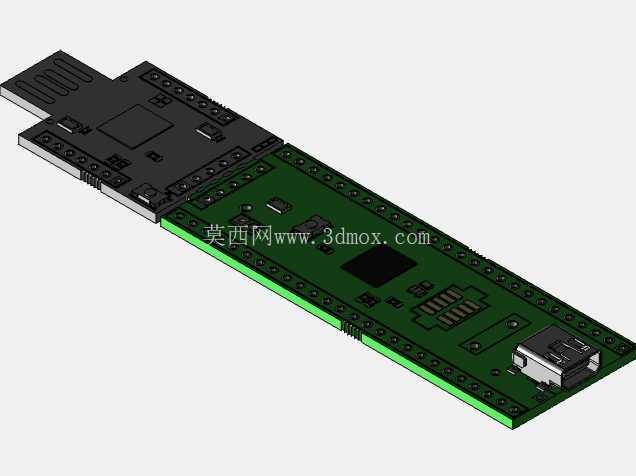

设计过程中首先校准了板卡的整体外形边界，长条形的板身一端做了收窄的USB接口段，刚好能匹配标准USB公头的安装尺寸，不会出现插接口时和周边结构磕碰的问题。板上的元件排布完全参考实际量产板卡的布局：主芯片放置在板身中段的核心位置，周边预留了足够的覆铜区域做散热，电源管理芯片靠近USB接口端，能缩短供电路径，减少线路压降；排针沿板身长边两侧等距排布，孔位间距严格按照标准2.54mm排针规格设置，修正后0.1的孔位公差能保证排针插装后垂直度符合要求，不会出现插针歪斜、和底座配合过松过紧的问题。

安装边界方面，板身四个角预留了标准固定孔位，孔位距离板边的距离符合通用开发板的安装规范，不管是装在标准亚克力外壳里，还是固定在测试台架上，都不用额外打孔改造。板上的元件高度做了严格管控，最高的USB接口元件高度不超过板身上方5mm，其余贴片元件高度都控制在2mm以内，做外壳设计的时候只要预留6mm的内部净空就能完全容纳所有器件，不会出现元件顶壳的问题。绿色阻焊层的板身和黑色接插件、芯片的配色也完全还原实物，做结构展示的时候能清晰区分不同区域的元件类型，方便做装配演示。

很多工程师在找开发板结构模型的时候，最头疼的就是模型尺寸不准，要么孔位偏了，要么元件高度不对，导入装配体里还要花大量时间修正尺寸，这个重构的模型直接把孔间距公差控制在建模允许的误差范围内，不管是做教学演示的结构装配，还是做项目前期的外壳结构适配，都能直接调用，不用再反复核对实物尺寸调整模型参数。板上的每个贴片元件都按照实际封装尺寸建模，包括阻容件的大小、芯片的外形轮廓、USB接口的金属弹片结构都做了还原，不是简化的方块模型，做结构干涉检查的时候能精准识别每个元件的安装空间，不会因为模型简化漏掉潜在的装配冲突。
