富士相机外置供电直流耦合适配结构

在消费类数码影像设备的改装与长期供电场景中，不少户外拍摄、延时摄影、棚拍固定机位的使用者都会遇到原装电池续航不足的问题，反复更换电池不仅中断拍摄流程，还可能错过关键的画面记录窗口，这款适配富士FinePix HS25EXR机型的直流耦合结构，正是针对这一实际使用痛点开发的外接供电转接部件。从实际使用场景来看，该部件直接替代相机原装电池仓内的原厂电池，不需要对相机机身做任何破坏性改装，只需要打开相机电池仓盖，将该耦合结构完全嵌入原电池安装位，即可通过外接的5V 2A电源适配器为相机持续供电，完全规避了原装电池容量有限、低温环境下续航骤降、长时间拍摄需要频繁换电的问题，不管是连续数小时的产品棚拍、星空延时录制，还是固定点位的监控式影像采集，都能保证相机供电的连续性。

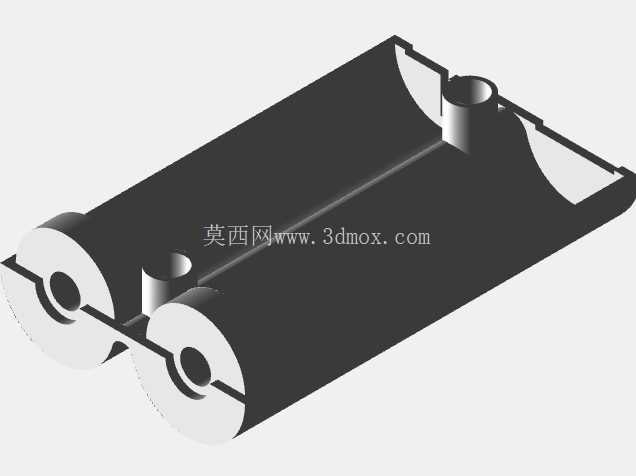

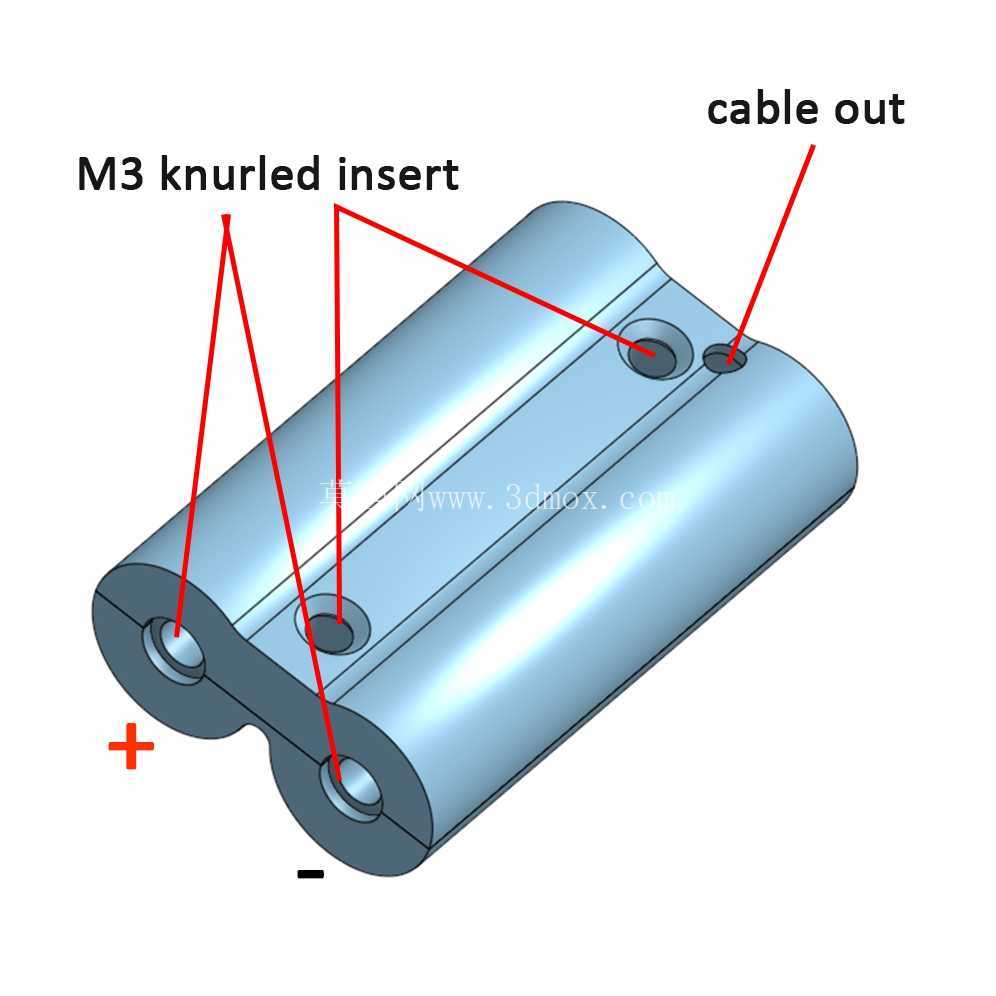

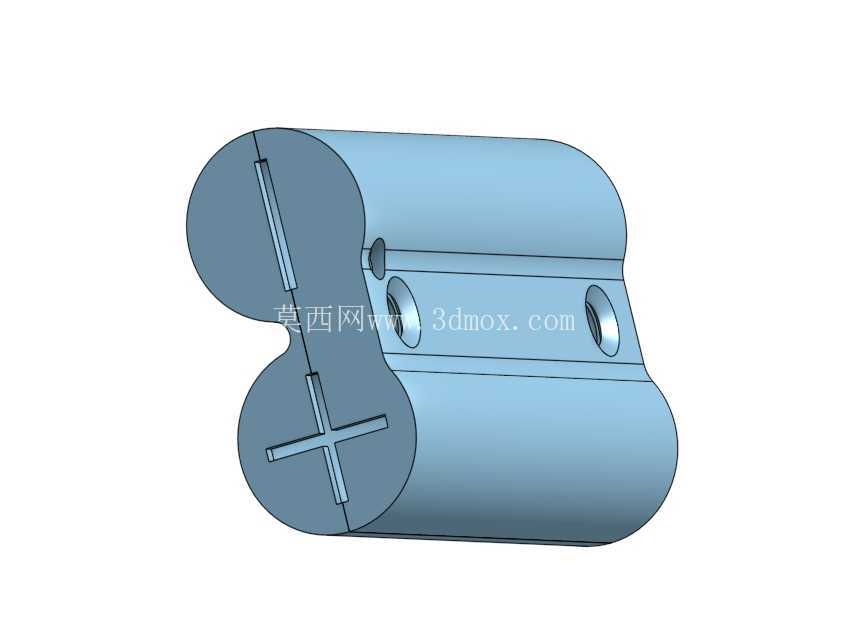

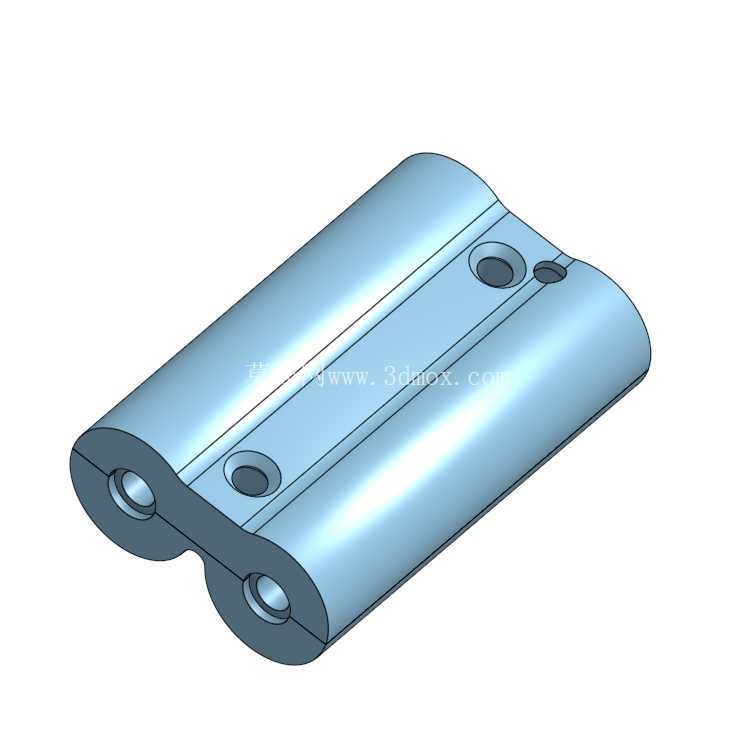

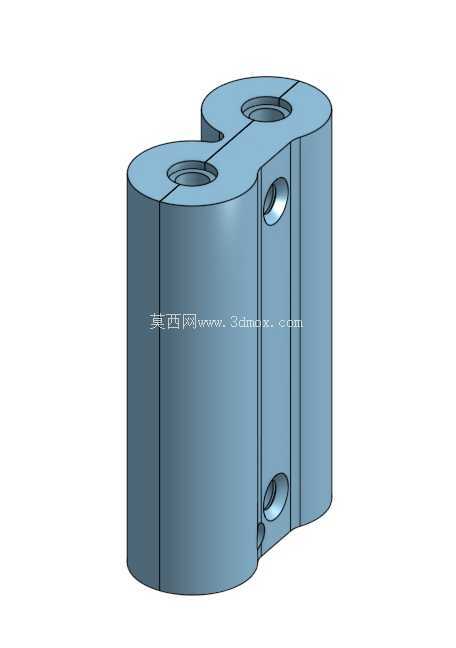

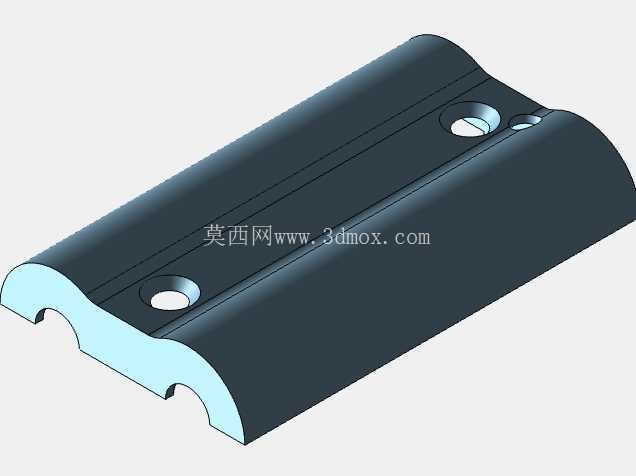

从结构设计思路来看，整个部件采用一体化压铸成型的壳体结构，整体外形完全复刻原厂电池的轮廓边界，双圆柱并排的主体造型刚好匹配相机电池仓的内部型腔，不会出现装入后卡滞、松动或者仓盖无法闭合的问题。壳体上预留的多个定位孔与沉台结构，一方面对应相机电池仓内部的定位弹片与触点让位，避免装入时挤压仓内的金属触点造成接触不良，另一方面也为内部的直流转换电路板、导电接触片预留了安装固定点位，不需要额外增加粘接或者卡扣结构，就能通过壳体本身的限位结构完成内部元器件的固定，减少装配工序的同时也提升了整体结构的抗振性能，哪怕是在移动拍摄、户外颠簸的使用环境下，内部元器件也不会出现移位导致的供电中断。

从安装边界与尺寸匹配的角度来说，该耦合结构的外形公差严格控制在0.1mm以内，完全贴合原电池的安装尺寸：主体长度、双圆柱的直径、相邻圆柱的中心距都和原厂NP系列电池保持一致，装入电池仓后不会出现旷量，壳体端部的导电接触位和相机仓内的正负极弹片完全对齐，接触电阻控制在极低水平，长时间大电流供电也不会出现触点发热的问题。壳体侧面的让位凹槽刚好对应电池仓盖的锁止卡扣位置，装入后可以正常闭合电池仓锁扣，不会出现仓盖凸起、无法锁死的情况，哪怕是需要将相机安装在三脚架、稳定器云台上，也不会因为外接供电结构干涉快装板的安装。

从功能特性上来说，该耦合结构内置的直流转换电路可以将外接5V 2A适配器输出的电压稳定转换为相机工作需要的额定电压，不会出现电压波动导致的相机自动关机、电路烧毁问题，壳体本身的绝缘压铸材质也可以起到电路屏蔽作用，避免外接电源的纹波干扰相机的成像电路，不会出现拍摄画面有横纹、色彩偏移的电磁干扰问题。和市面上常见的外接电池假电池配件不同，这款结构的壳体采用加厚的压铸材质，抗挤压、抗摔性能远高于普通塑料壳体的同类配件，哪怕是日常使用中不小心摔落、挤压，也不会出现壳体开裂、内部电路外露的问题，使用寿命更长，适合高频次的商业拍摄场景使用。

在实际的结构建模过程中，需要重点关注几个核心尺寸的匹配：首先是双圆柱主体的同轴度，必须保证两个圆柱的轴线平行度误差小于0.05mm，否则装入电池仓时会出现单边卡滞的问题；其次是端部导电触点的沉台深度，沉台过深会导致触点和相机弹片接触不良，沉台过浅则会导致装入时顶住弹片，无法完全推到位；最后是壳体上固定孔的位置度，必须和内部电路板的安装孔完全对齐，否则装配时会出现螺丝无法拧入、电路板被顶起的问题。整个结构的壁厚控制在1.2mm，既保证了足够的结构强度，也不会因为壁厚过大挤占内部电路板的安装空间，同时也控制了整体重量，装入相机后不会改变相机的整体重心，不会影响手持拍摄的手感。
