25马力舷外机内部排气盖结构设计

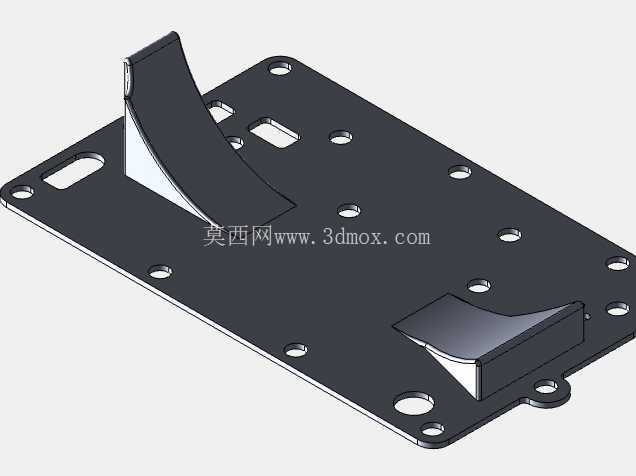

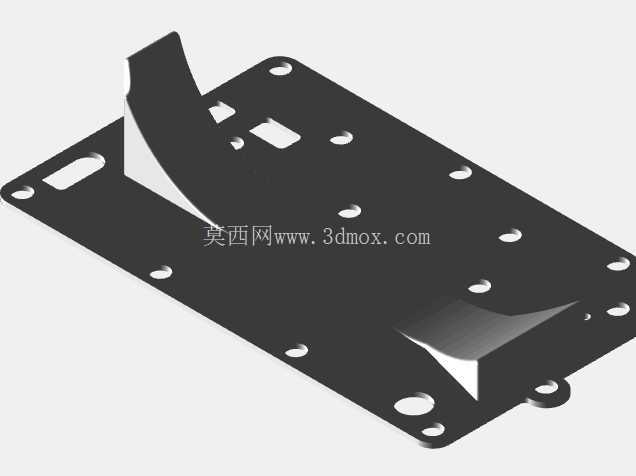

舷外机作为小型船舶动力输出的核心装置，长期在高盐雾、高湿度的水面环境下运行，排气系统部件的腐蚀失效是运维过程中极为常见的故障点，内部排气盖作为排气通路与机体衔接的关键密封承载件，直接影响排气背压稳定性、机体密封可靠性以及周边部件的热防护效果。这款适配25马力规格舷外机的内部排气盖，采用一体化压铸成型结构设计，整体以平板式安装基体为核心承载结构，基体上按照原厂安装点位分布了多组不同直径的贯通安装孔，包含圆形螺栓过孔与腰型调节孔两类，腰型孔的设置主要用于抵消压铸成型过程中产生的微小形位公差，避免安装时出现孔位错位无法装配的问题，所有安装孔的孔位同轴度、端面平面度均按照压铸件通用公差标准控制，确保与机体安装面贴合后不会出现排气泄漏的问题。

在排气流道的结构设计上，大坡度排气通道内增设了分隔墙结构，这一结构的核心作用是将不同缸体排出的废气进行分流引导，避免多股排气气流在通道内形成紊流增大排气阻力，同时分隔墙也能提升整个盖板的结构刚性，降低发动机运行过程中排气脉冲带来的结构振动，减少长期振动导致的连接螺栓松动风险。盖板上的两个凸起导流结构分别对应不同的排气导向角度，曲面过渡区域均采用大圆角顺滑处理，一方面可以降低废气流经时的阻力，减少排气背压波动对发动机输出功率的影响，另一方面也能减少废气中杂质在流道拐角处的沉积，降低长期使用后的流道堵塞概率。

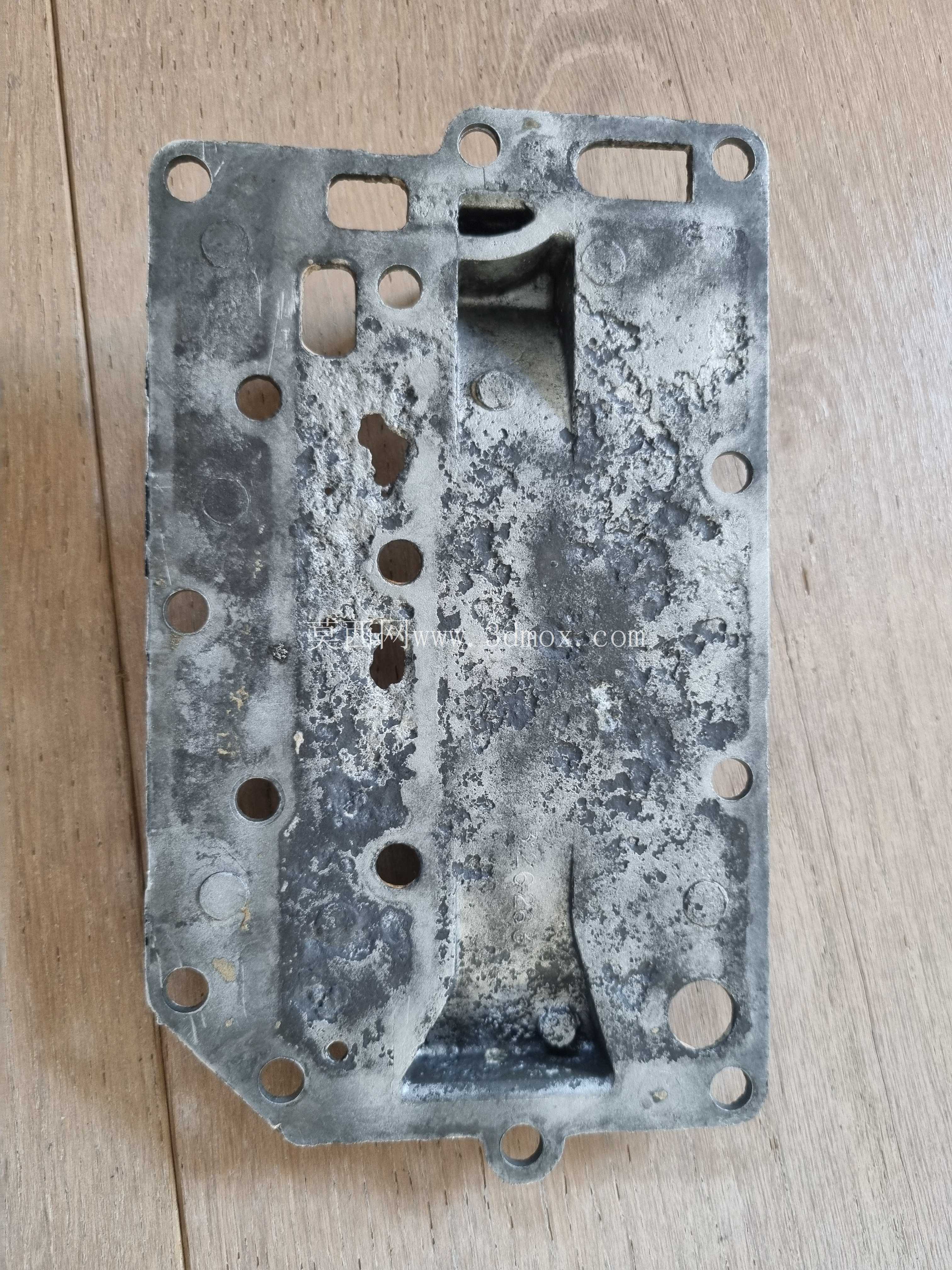

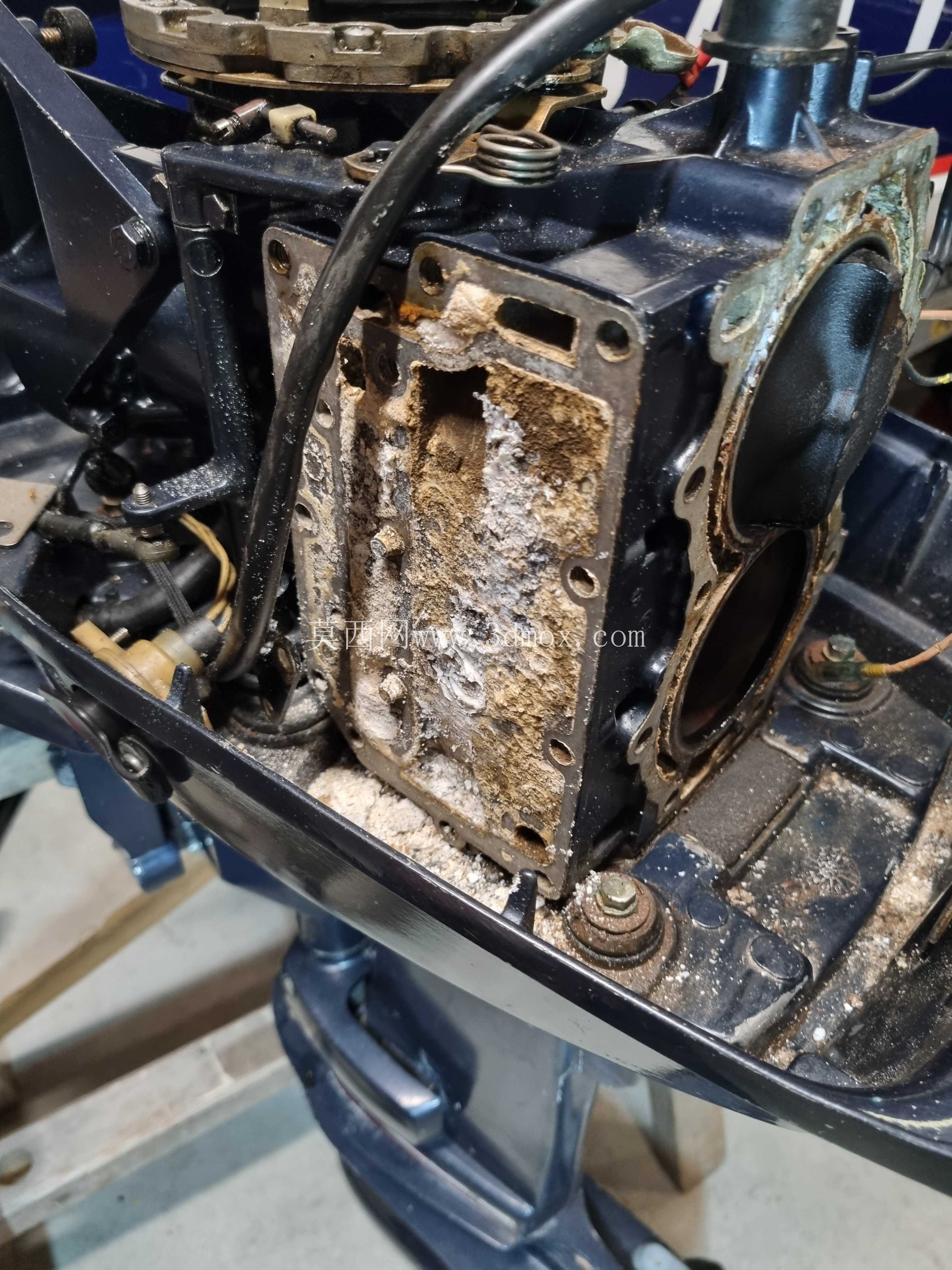

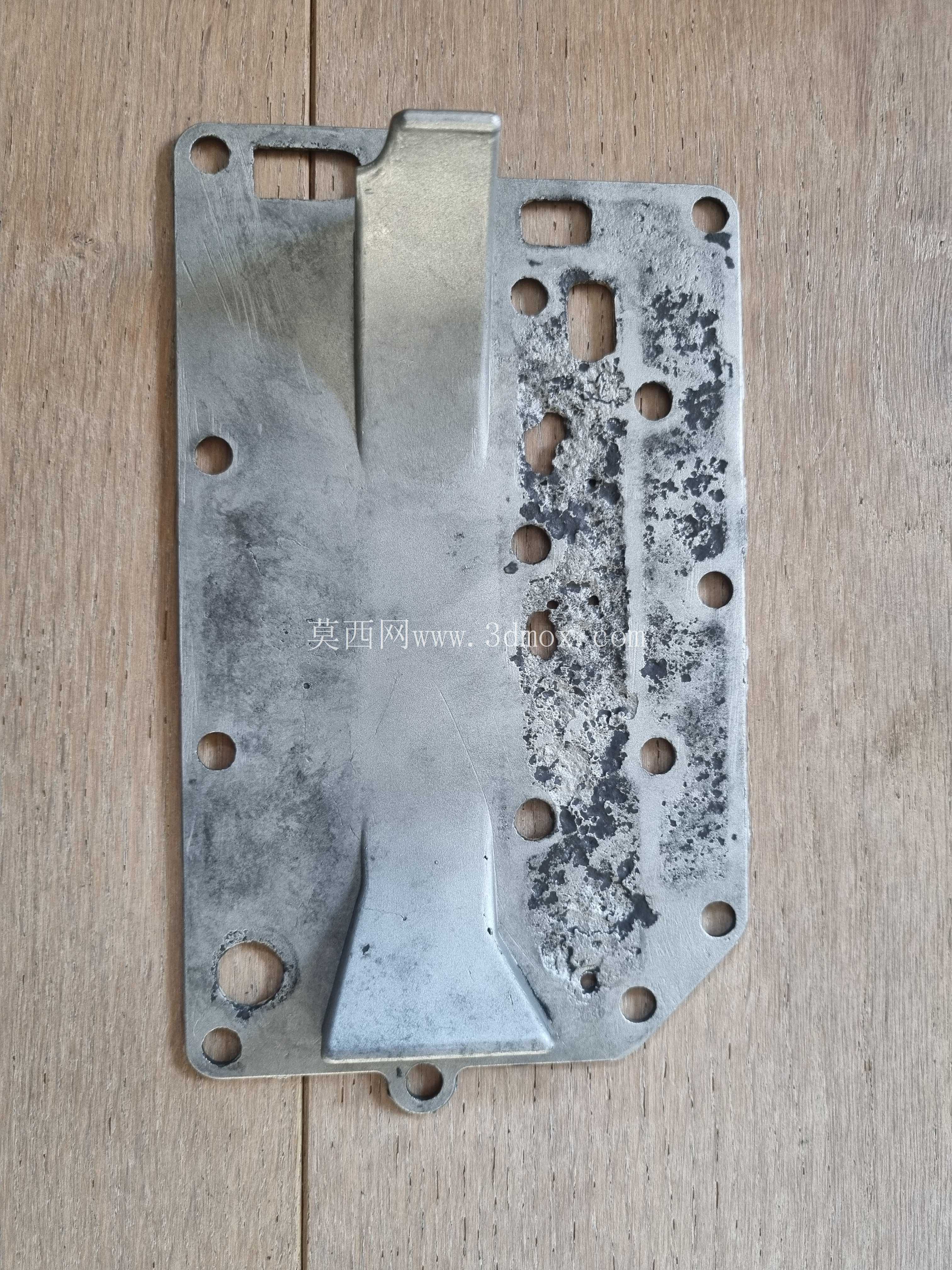

从安装边界来看，整个排气盖的外轮廓完全贴合机体对应安装区域的凹槽尺寸，安装基体的厚度经过受力校核，既能够满足螺栓锁紧时的压紧力要求，不会因为锁紧力过大导致盖板变形，也能控制整体重量，避免额外增加动力头的上部负载。导流凸起的高度严格控制在周边部件的运动干涉边界以内，安装后不会与周边的飞轮、线缆等运动或固定部件产生剐蹭。考虑到替换件的使用场景，整个结构的安装孔位完全匹配原厂部件的位置尺寸，不需要对原有机体进行任何二次加工即可直接装配，能够直接替换因盐水腐蚀出现穿孔、密封失效的原厂部件。

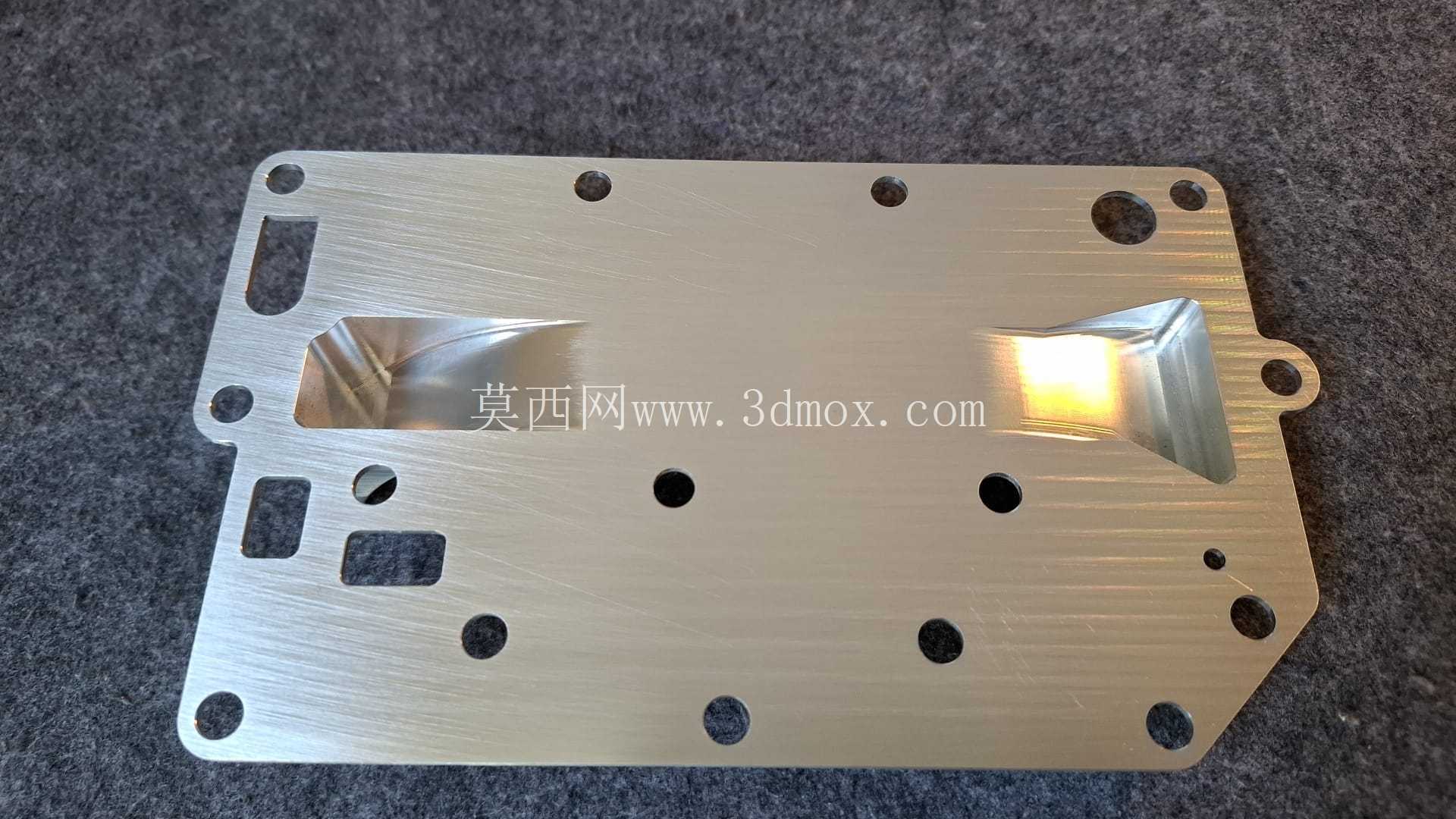

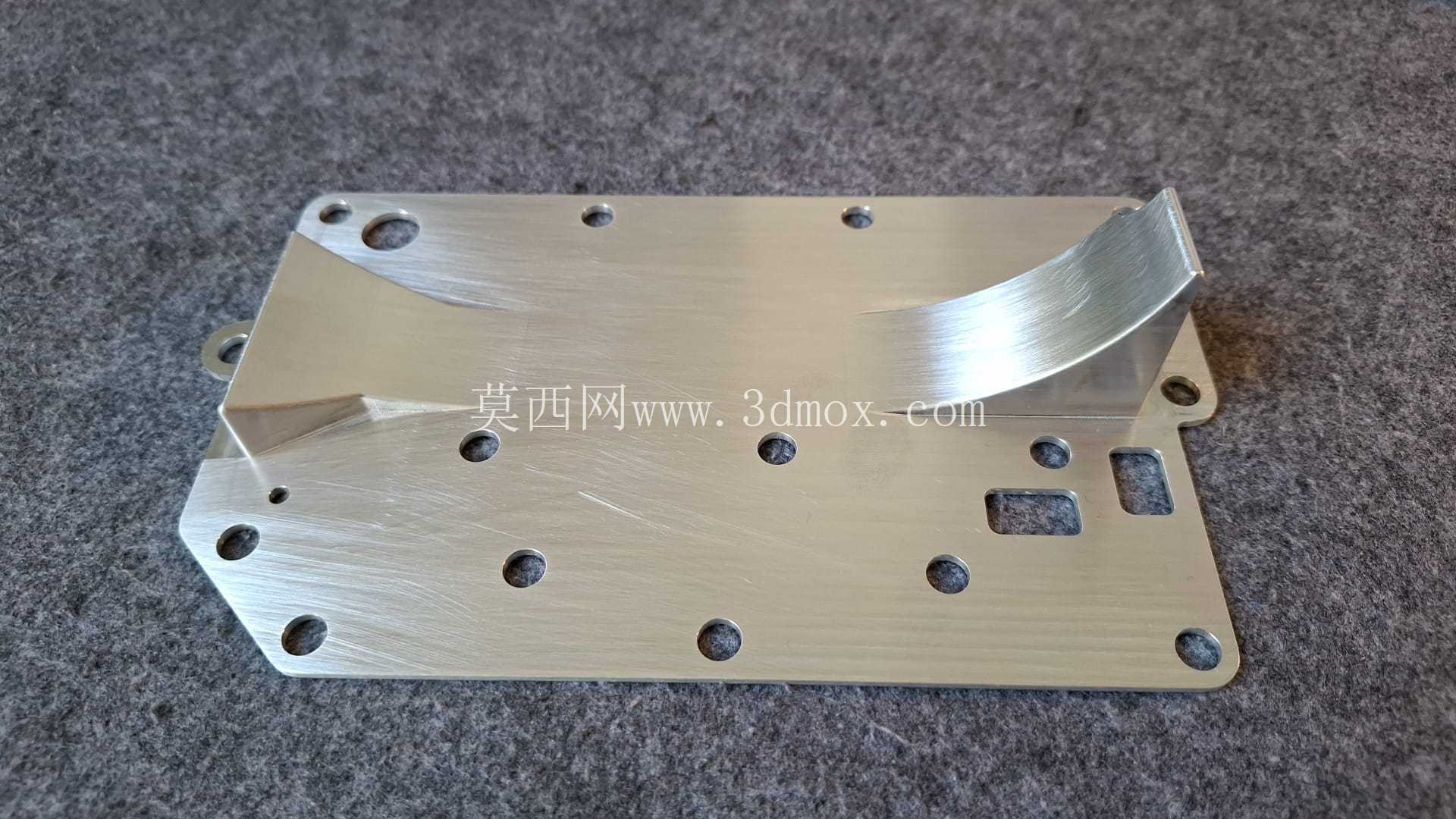

在结构验证环节，首先通过快速成型制作样件进行试装，重点核对所有安装孔的对齐度、导流结构与周边部件的间隙、安装面的贴合情况，确认所有装配尺寸符合要求后，再采用压铸工艺制作最终金属零件，零件成型后安装面经过精加工处理，平面度控制在密封要求范围内，配合密封垫片使用即可达到原厂要求的密封效果。这类替换配件的设计核心是在保证功能完全匹配原厂件的基础上，优化局部易腐蚀区域的结构厚度，提升部件在高盐雾环境下的使用寿命，同时严格控制安装尺寸的一致性，降低维修替换的操作难度，不需要专业的工装夹具即可完成现场更换作业。排气盖的表面没有多余的装饰结构，所有结构特征均服务于排气导流、安装固定、密封承压这三个核心功能，流道内壁的曲面曲率经过反复调整，在满足压铸脱模工艺要求的前提下，尽可能降低气流的沿程阻力，保证发动机排气顺畅，维持原机的动力输出水平。
