木质异形组合定位插接结构件

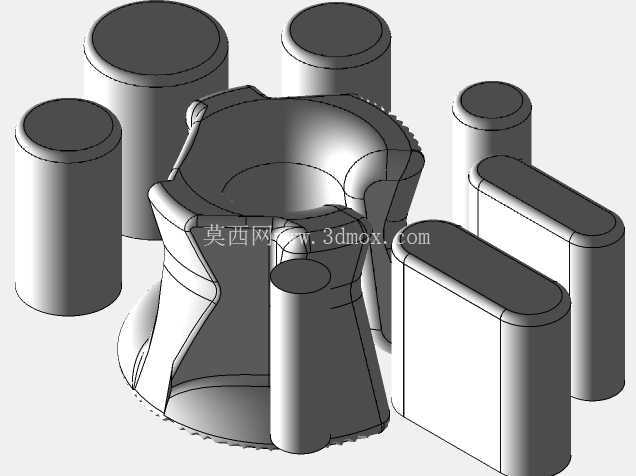

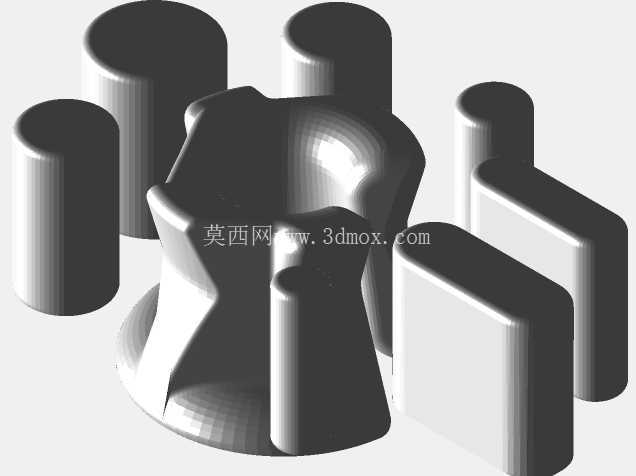

　　这套木质异形组合定位插接结构件，最初的设计出发点是面向小型木制品装配工位的快速定位需求，在实木家具拼装、木质工艺品组配的生产场景里，很多工序需要临时固定待拼接的木构件位置，避免涂胶后错位偏移，常规的金属定位件容易在软质木材表面留下压痕，且不同批次工件的定位孔位存在细微公差时，金属件的刚性接触无法自适应微调，很容易撑裂木材的纤维结构。设计时优先选用硬木作为加工基材，整体结构由中心异形基座和周边多组不同截面的定位柱、定位块组合而成，中心基座的内凹曲面是完全匹配待定位工件的外轮廓做的仿形设计，曲面过渡处全部做了R3-R5的圆角处理，没有尖锐棱角，一方面避免操作时划伤工人手部，另一方面也防止和工件接触时磕伤木材表面的涂装层或毛坯面。

　　周边的定位构件分为圆柱型和长方圆角型两类，圆柱定位柱的直径从φ12mm到φ35mm不等，对应工件上不同规格的圆形定位孔，长方定位块的截面尺寸从15mm40mm到25mm60mm，适配工件上的腰型、长条形定位槽，所有定位构件和中心基座的连接都采用锥度插接结构，插接配合面做1:50的锥度，既可以保证装配后的同轴度、定位精度控制在0.1mm以内，又能在需要更换不同定位规格时快速拔插替换，不需要额外的紧固件固定，拆装效率比螺纹连接提升60%以上。

　　从安装边界来看，整套结构的最大外轮廓尺寸控制在180mm160mm120mm范围内，底部基座的安装面做了平面度0.05mm的精铣处理，可以直接放置在工作台的T型槽台面上，也可以通过底部预留的四个φ6mm沉孔用螺栓固定在专用工装板上，固定后整体的承重能力可以达到15kg，完全满足小型木质工件装配时的承重需求。在实际生产应用中，这套结构除了作为装配定位工装使用，还可以作为木质工艺品的原型验证件，在新产品开模前，先用硬木加工出等比例的定位结构，模拟实际装配时的干涉情况，因为木材的加工难度低、修改方便，相比直接加工金属工装可以节省70%以上的前期验证成本，验证过程中如果发现某个定位柱的位置需要偏移2-3mm，只需要重新加工对应位置的木质插接柱即可，不需要对整个基座进行返工。设计过程中特意规避了统一的等高设计，不同定位构件的高度根据对应工件定位孔的深度做差异化设置，最高的圆柱定位柱高度为80mm，最短的定位柱高度为35mm，这样在工件下放定位的过程中，较长的定位柱会先导入对应的孔位，起到预导向的作用，随着工件继续下放，较短的定位柱再逐步导入对应槽位，避免多定位点同时对位时出现卡滞、别劲的情况，即使工人操作时没有完全对准孔位，长柱的导向作用也能把工件引导到正确位置，降低对工人操作熟练度的要求。

　　所有木质构件的表面都做了三遍木蜡油浸涂处理，填充木材表面的纤维孔隙，避免生产过程中的胶水、油污渗入木材内部造成清洁困难，同时木蜡油固化后的表面摩擦系数适中，既不会因为太光滑导致工件定位后滑动，也不会因为摩擦力过大造成工件取放困难。考虑到木质材料的温湿度胀缩特性，所有插接配合面都预留了0.08-0.12mm的间隙，在车间常规温湿度变化范围内（温度10-35℃，相对湿度40%-70%），不会出现胀死无法拆卸或者间隙过大定位松动的情况，长期使用过程中如果出现磨损，只需要更换对应的单个插接构件即可，维护成本极低。
