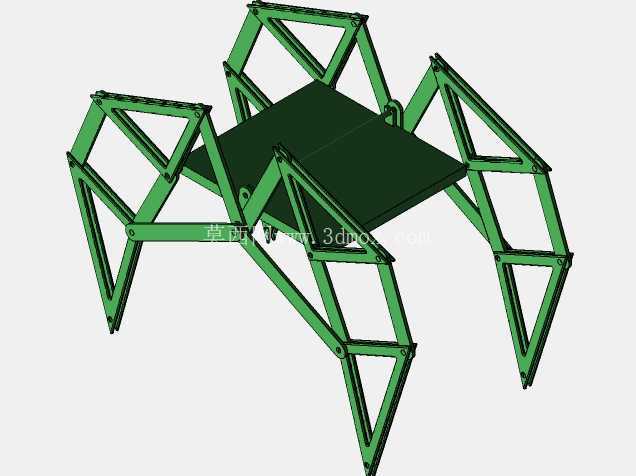

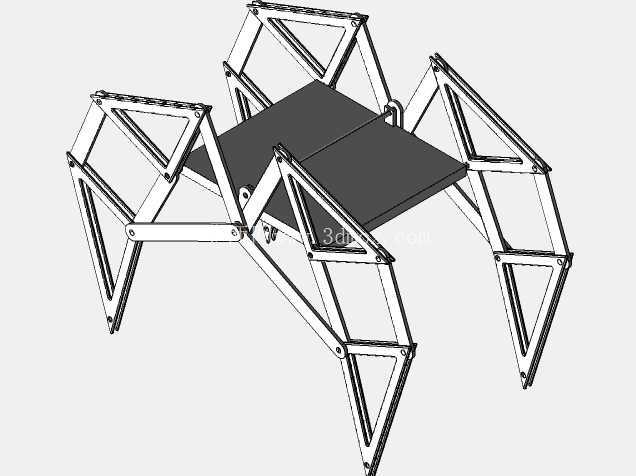

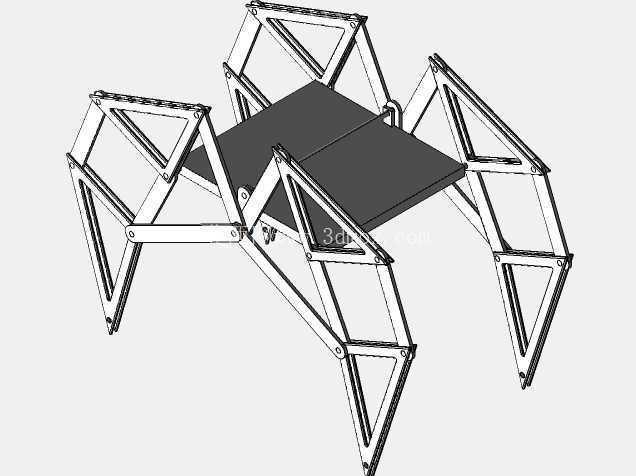

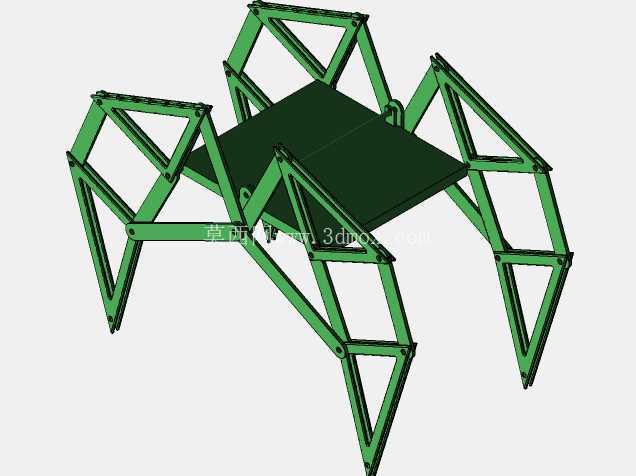

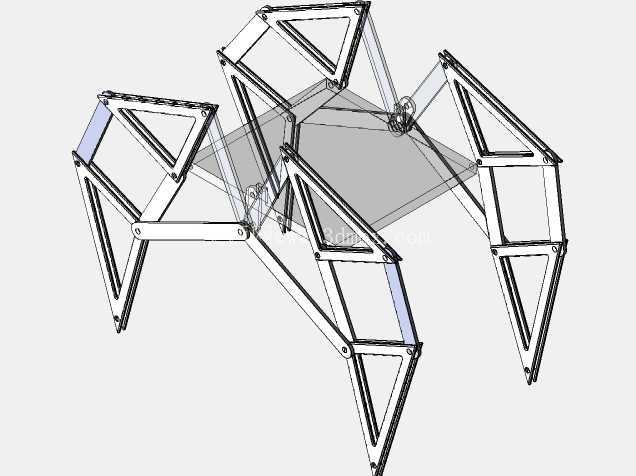

这套连杆式多足行走结构,核心依托Jensen机构的运动特性搭建,从落地应用场景来看,可作为小型巡检机器人、教学演示机器人、窄空间探测载具的底层行走载体,适配非结构化地形的通行需求,比如厂区管道巡检、野外地形探测、教学实验平台搭建这类场景,相比轮式结构,它对碎石、台阶、浅沟这类不平整路面的通过性更强,不需要额外的悬挂缓冲结构就能实现稳定的步态行进。

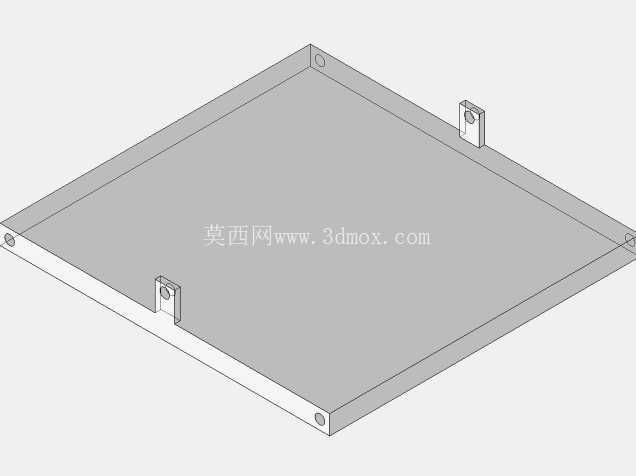

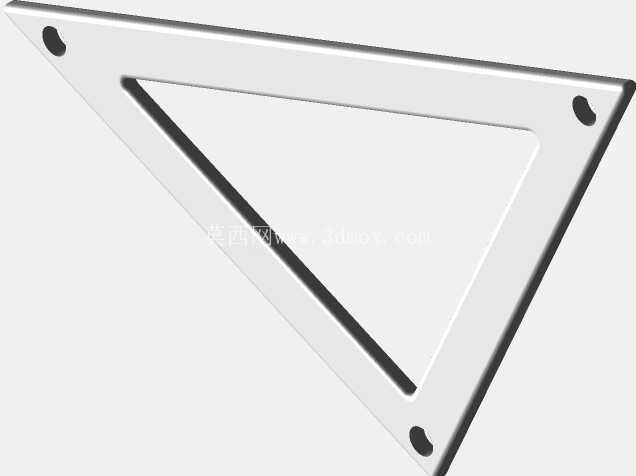

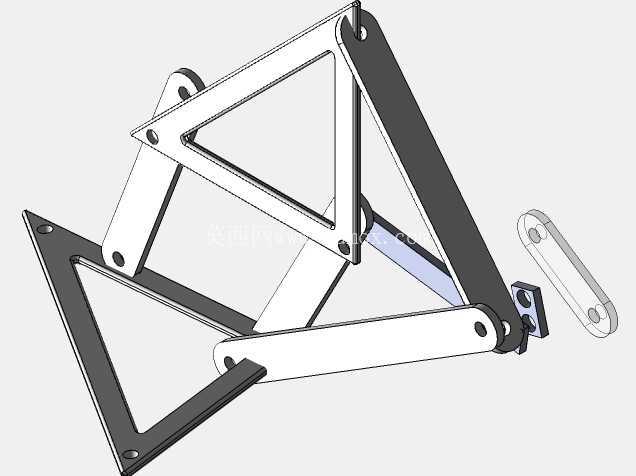

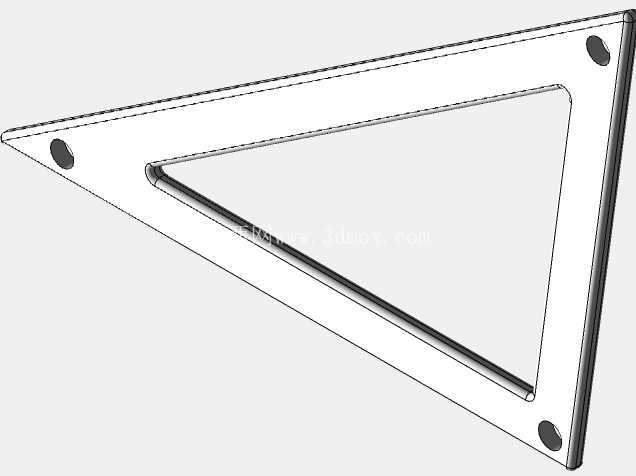

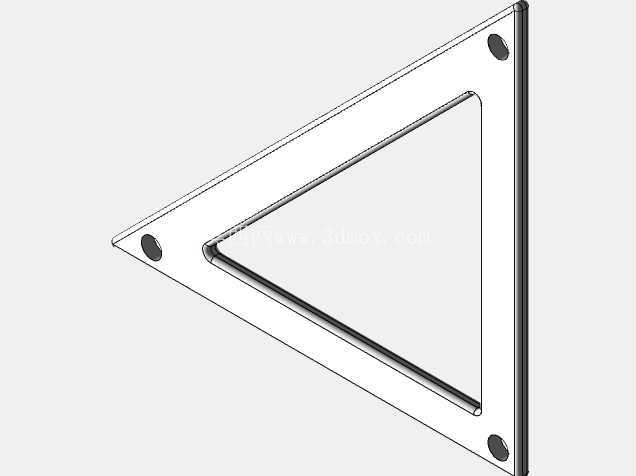

从功能特性上看,整套结构采用纯连杆铰接传动,没有复杂的齿轮组或者履带结构,所有运动副均为转动铰接,日常维护只需要关注铰接点的润滑与磨损情况,故障率远低于带复杂传动链的行走机构。单组腿杆采用三角桁架式镂空结构,在保证杆系抗弯强度的前提下,尽可能降低了单腿的自重,减少驱动端的负载扭矩,中间的平板安装面预留了充足的安装空间,可以搭载控制板、电池、传感器模块等载荷,安装面的孔位可以根据实际搭载需求调整,不需要额外改动腿杆的传动结构。
设计思路上,整套机构的步态生成完全依靠连杆的几何尺寸约束实现,不需要为每条腿单独配置复杂的控制算法,只要给主轴输入连续的旋转动力,就能通过连杆的联动让六条腿按固定相位差交替起落,实现稳定的向前行走动作,大幅降低了控制端的开发难度。腿杆的铰接点位置经过反复校核,保证行走过程中机身的上下起伏幅度控制在很小的区间内,避免搭载的传感器因为机身颠簸出现数据误差,同时足端的运动轨迹经过优化,落地时的冲击被连杆结构自然缓冲,不会出现硬碰撞导致的结构松动。

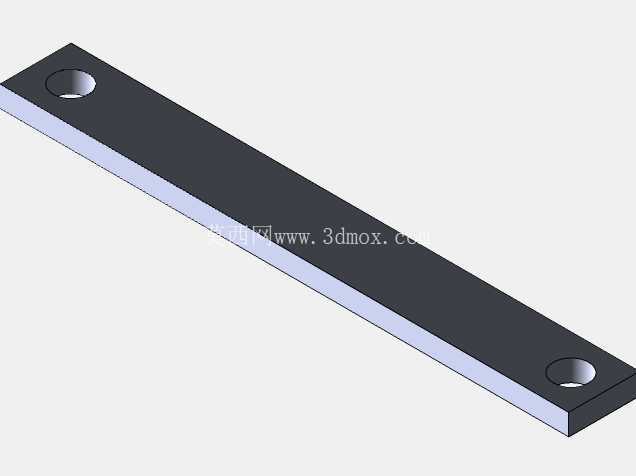

从安装边界与尺寸适配来看,整套结构的横向宽度、纵向长度都可以通过调整中间平板的尺寸、连杆的长度进行等比例缩放,适配不同尺寸的载荷搭载需求,铰接点统一采用标准销轴连接,销轴的直径可以根据整机负载大小调整,小尺寸版本可以用3D打印件制作验证样机,大负载版本可以将连杆替换为钣金折弯或者铝合金铣削件,不需要改动整体的传动几何关系。足端的接触位置预留了安装橡胶垫的接口,可以根据地面材质更换不同摩擦系数的足端垫,提升在光滑地面或者松软地面的抓地力,避免行走过程中出现打滑。
在实际工程验证中,这套结构的驱动只需要单个电机布置在机身主轴位置,相比六足机器人常用的十八舵机驱动方案,成本降低的同时,整机的布线难度也大幅下降,不需要为每个关节布置走线,所有动力都通过刚性连杆传递,信号干扰、线路磨损这类问题也能得到有效规避。结构的重心落在六条腿的支撑多边形中心位置,静态下不会出现倾翻,行走过程中支撑腿的切换相位经过匹配,始终保证至少三条腿同时接触地面,行走稳定性满足常规载具的使用要求,不需要额外增加平衡配重或者姿态调整机构。
针对不同的应用场景,还可以在这套基础机构上拓展功能,比如在机身前端加装机械臂完成小型作业任务,或者在机身内部加装无线传输模块实现远程遥控,所有拓展安装都基于中间的平板安装面完成,不会干涉腿杆的运动行程。连杆的铰接位置都预留了润滑脂加注的间隙,长期运行下也不会因为铰接点卡滞导致步态失真,杆系的受力经过校核,正常负载下不会出现杆体弯曲或者铰接点变形的问题,适合作为各类小型行走机器人的基础底盘架构使用,开发者只需要在这个基础上搭载对应的功能模块,就能快速完成整机的搭建,不需要从零开始设计行走机构的传动与步态逻辑。
