FTC竞赛机器人可打印拾取爪结构设计

在青少年科技竞赛机器人的末端执行器设计中，拾取爪的结构合理性直接决定了竞赛过程中物料搬运环节的完成效率，这款针对FTC赛事设计的拾取爪，从实际赛事的作业需求出发，兼顾了易加工性、安装适配性与作业可靠性，能够适配赛事中常见的球形、立方体类物料的拾取转运需求。

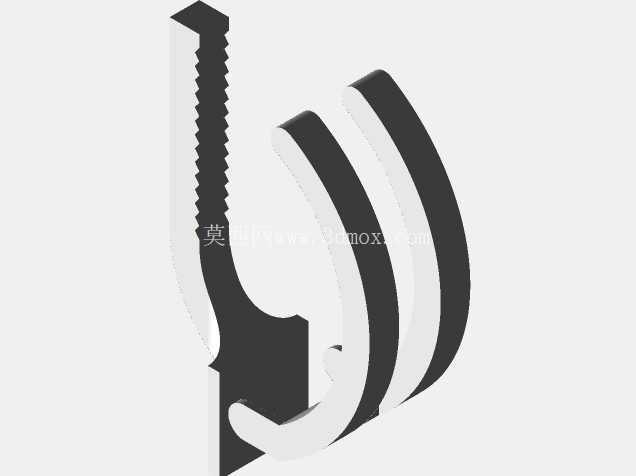

从结构设计思路来看，这款爪件采用了弧形抱合的轮廓构型，内侧设置的锯齿状咬合结构，能够在接触物料时增加接触摩擦力，避免球形物料在夹持抬升过程中出现滑脱、偏移的问题；爪身采用三段式弧形筋条布局，在保证足够夹持环抱范围的同时，尽可能减少了实体材料的用量，既降低了3D打印过程中的材料消耗与打印时长，也能有效控制爪件自身重量，减少机械臂末端的负载负担，避免额外重量影响机械臂的动作响应速度与定位精度。爪件根部的连接区域预留了充足的钻孔加工余量，设计阶段没有限定固定的安装孔位，就是为了适配不同参赛队伍的驱动端连接结构，不管是采用舵机直接驱动、还是连杆传动的驱动方案，参赛队伍都可以根据自身的机械臂输出端尺寸、连接方式，在预留区域灵活加工安装孔位，不需要对爪件主体结构做二次切削修改，大幅降低了参赛队伍的结构适配工作量。

从实际作业场景的适配性来看，这款爪件的整体轮廓长度控制在5英寸，竖向高度为1.8英寸，这个尺寸边界是经过赛事场景反复验证的：5英寸的爪身长度能够提供足够的环抱半径，既可以稳定夹持直径偏小的球形物料，也能适配边长符合赛事规则的立方体物料，不会出现爪身过短导致物料夹持不稳、或是爪身过长导致动作过程中与场地障碍物、机身其他结构发生干涉的问题；1.8英寸的高度尺寸，能够让爪件在低位拾取物料时，不需要机械臂过度下压就能让爪尖接触到场地表面，减少拾取动作的行程，提升单次拾取的动作效率，同时这个高度也能保证爪件在抬升物料后，物料重心处于爪件的环抱范围内，转运过程中不会出现物料重心偏移掉落的情况。

在结构强度的设计考量上，这款爪件的筋条厚度做了梯度优化：靠近根部连接区域的筋条厚度更大，能够承受夹持驱动时的扭矩载荷，避免频繁开合作业导致根部出现应力断裂；靠近爪尖的区域筋条厚度适当减薄，既能够让爪尖在接触物料时产生微小的弹性形变，更好地贴合物料外轮廓提升夹持稳定性，也能进一步降低末端重量。爪尖位置做了小角度的外翻导向设计，在拾取地面物料时，即使爪件的初始定位存在小幅偏差，外翻的导向结构也能引导物料滑入爪件的环抱区域，降低对机械臂定位精度的要求，提升拾取动作的容错率，这在竞赛场景的高速作业过程中尤为重要——参赛队伍不需要为了追求极高的定位精度而降低机械臂的移动速度，能够在保证拾取成功率的前提下压缩单步动作时长。

从安装适配的边界条件来看，爪件根部的平面连接区域宽度做了通用化设计，能够适配市面上绝大多数标准舵机的摇臂尺寸、以及常用的铝型材连杆连接端尺寸，不管参赛队伍采用的是单舵机驱动的单爪开合结构，还是双舵机对向驱动的双爪夹持结构，这款爪件都能直接通过钻孔、螺丝锁紧的方式完成固定，不需要额外设计转接件。同时，爪件的整体结构没有复杂的悬空几何特征，不需要添加支撑结构就能完成FDM工艺的3D打印，打印过程中不会出现翘曲、支撑残留影响装配精度的问题，普通的桌面级3D打印机就能够完成加工，参赛队伍在赛前调试阶段如果出现零件损坏，也能快速完成补打替换，不会影响赛事准备进度。

在实际作业的功能表现上，这款爪件的弧形环抱结构相比直爪式的设计，对不同形状物料的适配性更强：直爪结构在夹持球形物料时容易出现点接触导致物料滑动，而这款弧形爪的内轮廓能够与球形物料形成更大面积的线接触，配合内侧的锯齿结构，即使在机械臂快速移动、急停转向的情况下，也能稳定夹持物料不会脱落；在夹持立方体物料时，三段筋条能够分别接触立方体的不同侧面，形成多点定位，避免立方体物料在爪内出现转动偏移，保证转运过程中物料的姿态稳定，满足赛事中需要精准放置物料的任务要求。
