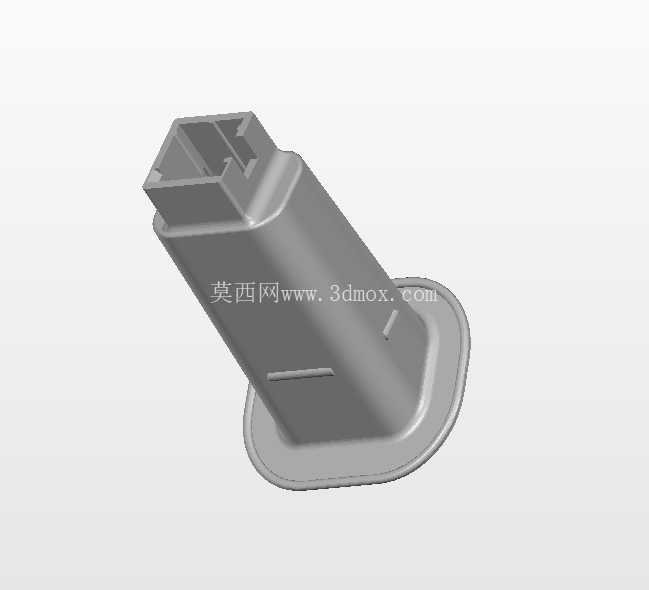

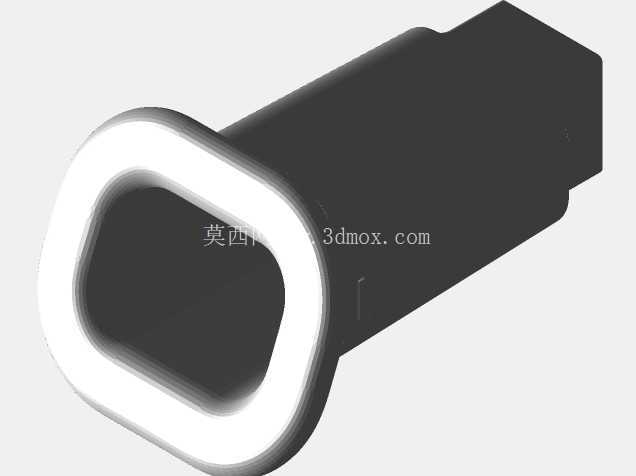

雪铁龙Xsara旅行车后座锁按钮导向座结构

　　该零件为旅行车后排座椅锁止机构的按钮导向承载构件，主要适配后排座椅靠背锁的手动解锁操作场景，安装于后排座椅侧围内饰板的预留安装位内，是用户操作解锁按钮时的直接受力导向部件。日常使用场景中，后排乘客或驾乘人员需要放倒后排靠背拓展行李舱空间时，会按压对应解锁按钮，该构件承担按钮滑动过程的径向限位、轴向导向作用，避免按钮按压过程中出现卡滞、偏斜，保证解锁动作的顺畅传递，同时遮挡内饰板安装开孔，兼顾内饰装配的完整性。

　　从功能特性来看，该构件属于内饰功能件的支撑导向类零件，不直接参与锁止受力，主要承受按钮按压过程的侧向分力与往复滑动摩擦力，因此内壁导向面设计有均匀的滑动间隙预留，既避免间隙过大导致按钮晃动异响，也防止间隙过小造成温度变化后膨胀卡滞。零件头部的外翻法兰边是核心安装定位结构，装配时法兰边贴合内饰板背面的安装面，通过法兰的限位实现零件的轴向定位，无需额外紧固件即可卡接固定在安装位内，适配整车装配线的快装需求，减少装配工序的零件数量与操作时长。

　　设计思路上，该零件采用一体压铸成型式结构，主体为带法兰的中空套筒结构，中空内腔为按钮的滑动行程空间，内腔侧壁设置有一条轴向定位凸筋，与按钮侧壁的凹槽配合，限制按钮的周向转动，保证按钮上的解锁标识始终朝向用户操作视角，避免装配或使用过程中按钮转动导致标识错位。套筒末端的收窄结构为锁止拉索的让位空间，按钮按压行程末端可直接推动拉索接头，实现解锁力的直线传递，减少力传递过程中的损耗，降低用户按压解锁需要的操作力。

　　从安装边界来看，法兰边的外轮廓为适配内饰板曲面的类椭圆造型，贴合内饰板的安装弧度，避免装配后出现外观段差；套筒主体的外径匹配内饰板安装开孔的直径，插入后与开孔周圈保持均匀间隙，适配内饰件的装配公差；零件轴向总长度匹配内饰板到锁体安装位的距离，保证按钮按压行程末端可有效触达解锁机构，同时不会因长度过长导致装配干涉。导向面的粗糙度设计兼顾滑动顺畅性与耐磨性，压铸成型后无需额外机加工即可满足使用要求，适合批量压铸件的生产工艺，降低单件制造成本。在实际整车验证环节，该零件需要通过高低温环境下的操作耐久测试，验证不同温度区间内按钮滑动是否顺畅，无卡滞、异响问题；同时需要承受一定的侧向按压力测试，模拟用户偏斜按压按钮的工况，保证零件不会出现开裂、变形，导向功能不失效。零件的材质选用适配压铸工艺的锌合金材质，兼顾结构强度与成型流动性，可实现薄壁结构的一次成型，同时具备较好的耐磨性能，满足整车全生命周期的使用频次要求，无需后期维护更换。
