福特蒙迪欧导流调节器压铸结构设计

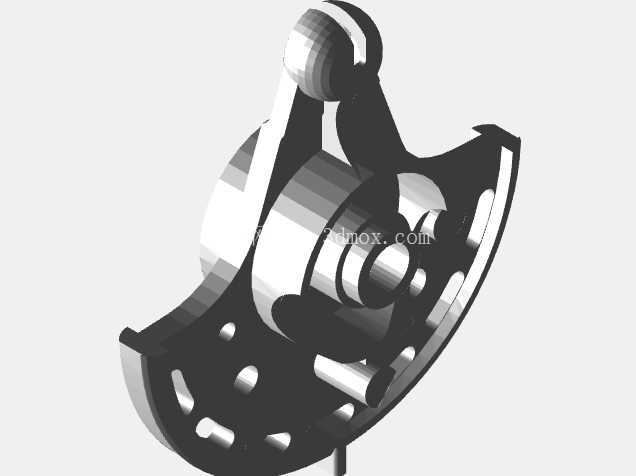

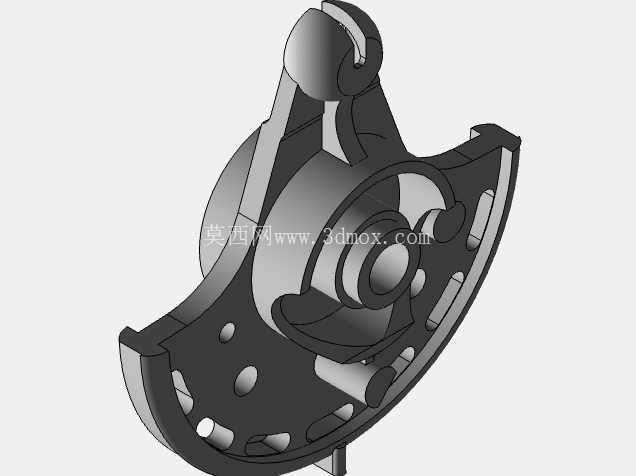

　　这款导流调节器是适配福特蒙迪欧车型的配套功能零件，主要应用在汽车空调风道系统的气流分配环节，承担着调节风道导流板角度、切换不同出风模式的核心传动作用，日常使用中会跟随空调系统的模式切换指令，通过自身的转动带动导流板偏转，实现吹面、吹脚、除霜等不同出风路径的切换，直接影响车内空调系统的送风精准度与使用体验。从结构设计来看，零件整体采用扇形回转主体搭配顶部铰接耳的布局，中心位置设置多层嵌套的轴孔结构，最内层轴孔用于和空调箱体内的驱动转轴配合，传递驱动电机输出的扭矩，外层的环形凸台一方面起到轴向往位的作用，避免转动过程中出现轴向窜动，另一方面和周边的密封结构配合，减少风道内的气流泄漏。

　　扇形主体的弧面上均匀分布了多组不同形状的镂空与定位孔，部分圆孔用于和导流板的连接销配合，将转动扭矩传递到导流板上，长条形镂空则是为了适配转动过程中周边固定结构的避让需求，避免转动行程内出现结构干涉，同时镂空设计也能在保证结构强度的前提下降低零件自身重量，减少驱动电机的负载。顶部的铰接耳设置了同轴的铰接孔，用于和空调箱体内的固定支座铰接，作为整个零件转动的旋转支点，铰接孔的位置精度直接决定了整个调节器的转动同轴度，设计时将铰接孔与中心轴孔的同轴度公差控制在0.1mm以内，避免转动过程中出现卡滞、异响的问题。

　　零件的壁厚设计遵循压铸工艺的均匀性原则，整体壁厚保持在2.5mm左右，转角位置全部采用R1以上的圆角过渡，避免压铸过程中出现应力集中导致的零件开裂，同时也能减少压铸充型时的涡流卷气问题，提升零件的成型良率。安装边界方面，零件的转动行程被限制在扇形弧面的角度范围内，设计时预留了周边3mm以上的安全间隙，避免和空调箱体内的其他风道结构、驱动连杆产生运动干涉，中心轴孔的配合公差采用H7间隙配合，既保证转轴转动的顺畅性，又不会因为间隙过大导致转动虚位，影响出风模式的调节精度。

　　从实际使用场景出发，这款零件长期工作在空调风道的温变环境中，冬季吹热风时环境温度可达60摄氏度以上，夏季暴晒后风道内温度甚至更高，因此设计时选用压铸铝合金作为基材，兼顾结构强度与耐温性能，同时材料的轻量化特性也能降低整车的簧下质量贡献。零件的扇形边缘设置了多个定位凸点，用于和位置传感器配合，反馈当前的转动角度，让空调控制系统能够精准识别当前的出风模式位置，实现闭环控制，避免出现模式切换不到位的问题。在结构强度校核环节，重点针对铰接耳位置、轴孔受力位置进行了载荷模拟，模拟驱动电机输出最大扭矩时的应力分布，确保最大应力值低于材料屈服强度的60%，保证零件在全生命周期内的使用可靠性，不会因为长期反复转动出现结构断裂、变形的问题。
