TBS微型图传发射端PCB板结构设计

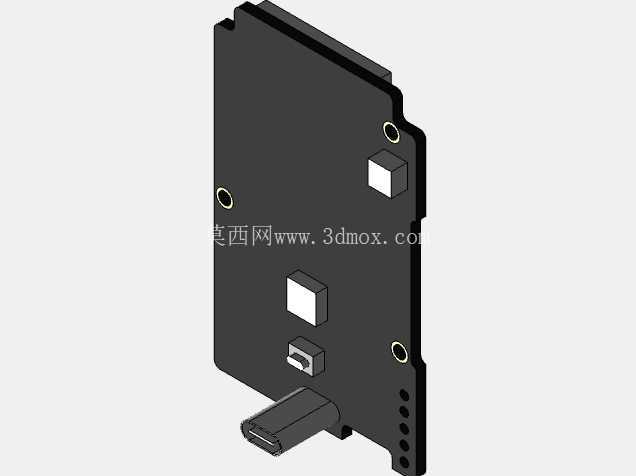

　　这款微型图传发射端的PCB结构，是针对小型穿越机、便携航拍设备这类对空间占用极度敏感的无线图传场景开发的硬件载体。从实际装机场景来看，这类PCB往往需要塞进轴距不足3英寸的微型穿越机机架内部，周围还要叠放飞控、电调、摄像头等核心部件，留给图传板的安装间隙通常不会超过2mm，因此整个板件的外形轮廓完全顺着装机空间的避让逻辑做了异形裁切，没有多余的外伸结构。板体边缘预留的四个金属化安装孔，位置完全匹配主流微型机架的预装螺柱间距，孔位周边做了露铜接地处理，安装时通过铜柱与机架地网连通，既能起到结构固定作用，也能辅助降低射频干扰。

　　板载的Type-C接口伸出方向做了下沉式设计，装机后接口端面刚好与机架侧壁的预留开口齐平，不需要额外延长转接线就能完成参数调参的接线操作，避免了飞线带来的信号干扰与结构剐蹭风险。板上布置的两个轻触按键，分别对应频道切换与功率调节功能，按键的凸起高度控制在1.8mm以内，刚好能穿过机架上盖的预留开孔，外场调试时不需要拆开整机就能直接操作，按键周边做了丝印标识区，虽然当前模型未体现丝印内容，但结构上预留的0.3mm深度凹槽刚好可以容纳丝印层，不会因为按键反复按压磨损标识。板侧预留的半孔焊盘，是用来连接图传发射天线的馈点，焊盘位置做了阻抗连续处理，从射频芯片输出端到天线馈点的走线全程做了50欧姆阻抗管控，对应的PCB层叠结构里，相邻层做了完整的地平面隔离，避免板上其他数字电路的噪声串入射频链路影响图传画质。从结构设计的细节来看，整个PCB的板厚选用1.6mm的常规FR4基材，既保证了板件自身的结构强度，在装机受挤压时不会出现弯折变形导致的走线断裂，也不会因为板厚过大占用过多的层叠安装空间。

　　板体一侧的四个密集小圆孔，是预留的状态指示灯导光孔，每个孔位对应一颗贴片LED，装机后可以通过不同的闪烁颜色直观判断图传的工作频段、发射功率与配对状态，孔位做了沉头处理，导光柱安装后不会突出板件表面，避免与上层叠装的飞控板产生干涉。在实际装机适配中，这款PCB的安装边界做了充分的冗余考量，板上最高的元件就是接口与按键，其余阻容元件、射频芯片全部选用0402及以下封装的贴片器件，整体元件高度不超过1.2mm，叠装时与上层板件的安全间隙可以控制在0.5mm，对于寸土寸金的微型无人机内部空间来说，这种紧凑的元件布局能大幅降低整机的堆叠高度，进而缩小整机的外形尺寸，提升飞行灵活性。

　　另外，板体边缘的异形缺口，是专门为避让机架上的摄像头排线、电源线走线槽设计的，装机时排线可以直接从缺口位置穿过，不需要额外弯折排线，既减少了排线被板边磨损短路的风险，也让整机内部走线更加规整。从散热设计的角度，板上的功率放大芯片位置对应的PCB背面做了露铜加锡处理，装机时可以通过导热垫直接贴合机架的碳板，利用碳板自身的导热性将发射时产生的热量散出，不需要额外加装散热片，进一步节省了安装空间。整个结构设计没有多余的装饰性结构，所有的外形裁切、孔位预留、元件布局完全围绕微型装机场景的实际需求展开，每一处结构细节都对应实际装机过程中的痛点问题，不管是安装便捷性、电磁兼容性还是空间利用率，都适配微型无线图传设备的严苛使用要求。
