三防手持通讯终端外观结构三维设计

　　这款手持通讯终端的结构设计，核心围绕户外复杂作业场景的使用需求展开，区别于普通消费级手机的轻薄取向，整体采用棱角分明的多边形切边造型，所有外露棱边均做了大角度倒角过渡，既避免跌落时应力集中导致壳体开裂，也能在佩戴厚手套操作时减少棱边剐蹭，提升握持贴合度。从结构布局来看，机身正面的功能区域做了分区设计，顶部预留的异形开槽对应前置传感与听筒模组，中部的品牌标识区域做了下沉式凹槽处理，避免日常放置时标识被摩擦磨损，下方的圆形指纹识别模组周边做了凸起的环形防护筋，即使屏幕朝下平放在砂石、混凝土等粗糙工作面，识别模组表面也不会直接接触接触面产生划痕。机身侧面的按键布局充分考虑户外盲操作需求，所有物理按键均做了凸起的防滑纹理设计，按键行程设置在1.2-1.5mm区间，按压力度控制在4-5N，佩戴防寒手套、劳保手套时也能清晰感知按键触发反馈，不会出现误触或者按动无响应的问题，侧键周边的壳体做了高出按键表面0.8mm的防护围边，当机身侧面受到撞击时，冲击力会先被围边吸收，不会直接作用在按键本体上导致按键塌陷、失灵。

　　机身底部的开槽对应外接充电与数据接口，接口周边做了阶梯式的密封槽结构，可配合橡胶密封圈实现IP68级别的防尘防水能力，满足雨天作业、涉水场景下的使用需求，接口外侧的防护盖采用与壳体一体化的转轴设计，避免防护盖丢失，防护盖闭合后与壳体表面齐平，不会额外增加机身厚度，也不会在放置时被剐蹭掀开。从结构强度设计来看，整机壳体采用玻纤增强PC+ABS合金材质的设计思路，四个边角位置预留了缓冲橡胶嵌件的安装位，嵌件采用邵氏硬度60度的TPU材质，跌落时可通过橡胶形变吸收60%以上的冲击能量，避免内部主板、屏幕等核心部件受冲击损坏。

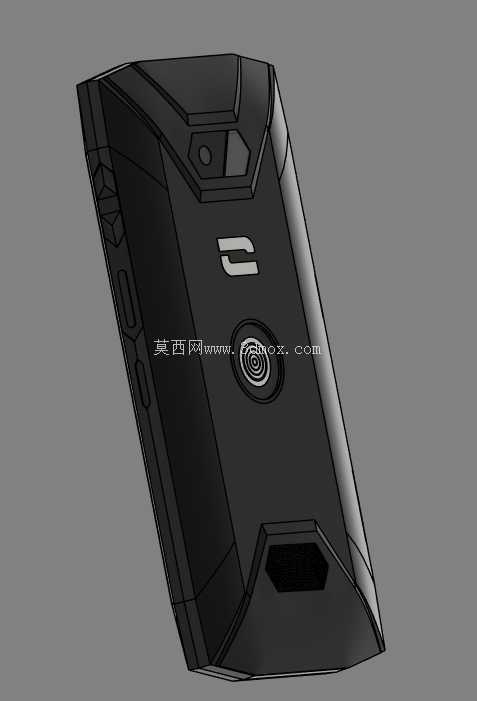

　　机身背部的摄像头模组区域做了整体式凸起防护，防护圈高度高出镜头表面1.2mm，即使背部朝下跌落，镜头表面也不会直接接触地面，同时防护圈与后盖采用一体化注塑成型，不存在粘接脱落的风险。整机的尺寸边界控制充分考虑单手握持的适配性，机身宽度控制在78mm以内，厚度控制在14.5mm，重量控制在220g上下，既保证内部有足够空间放置大容量电池、三防密封结构，也能让成年男性单手握持时拇指可覆盖屏幕80%以上的操作区域，适配长时间户外巡检、野外作业的手持使用需求。

　　在安装边界设计上，整机的装配采用前后壳卡扣加周圈螺丝的固定方式，所有螺丝孔均做了沉头设计，螺丝装配后与壳体表面齐平，不会产生凸起勾挂衣物或者装备的问题，内部的电池仓采用独立密封设计，即使打开后盖更换电池，也不会影响主板区域的密封性能，电池与仓体之间设置有防呆触点，避免电池装反导致电路短路。机身内部的元器件布局采用堆叠式设计，较重的电池组件放置在机身中下部，让整机的重心落在手掌中心位置，长时间握持不会出现手腕疲劳的问题，主板与壳体之间预留0.3mm的缓冲泡棉安装间隙，可吸收日常使用中的振动能量，避免元器件虚焊。这款终端可适配林业巡检、地质勘探、工地现场通讯、应急救援等多个场景的使用需求，结构设计上充分考虑了不同场景下的跌落、防水、防尘、温度耐受等要求，所有外露接口均做了防呆、防护设计，操作逻辑贴合户外作业的实际使用习惯，没有多余的装饰性结构，每一处造型变化都对应明确的功能需求，不存在为了造型牺牲结构强度或者使用便利性的设计。
