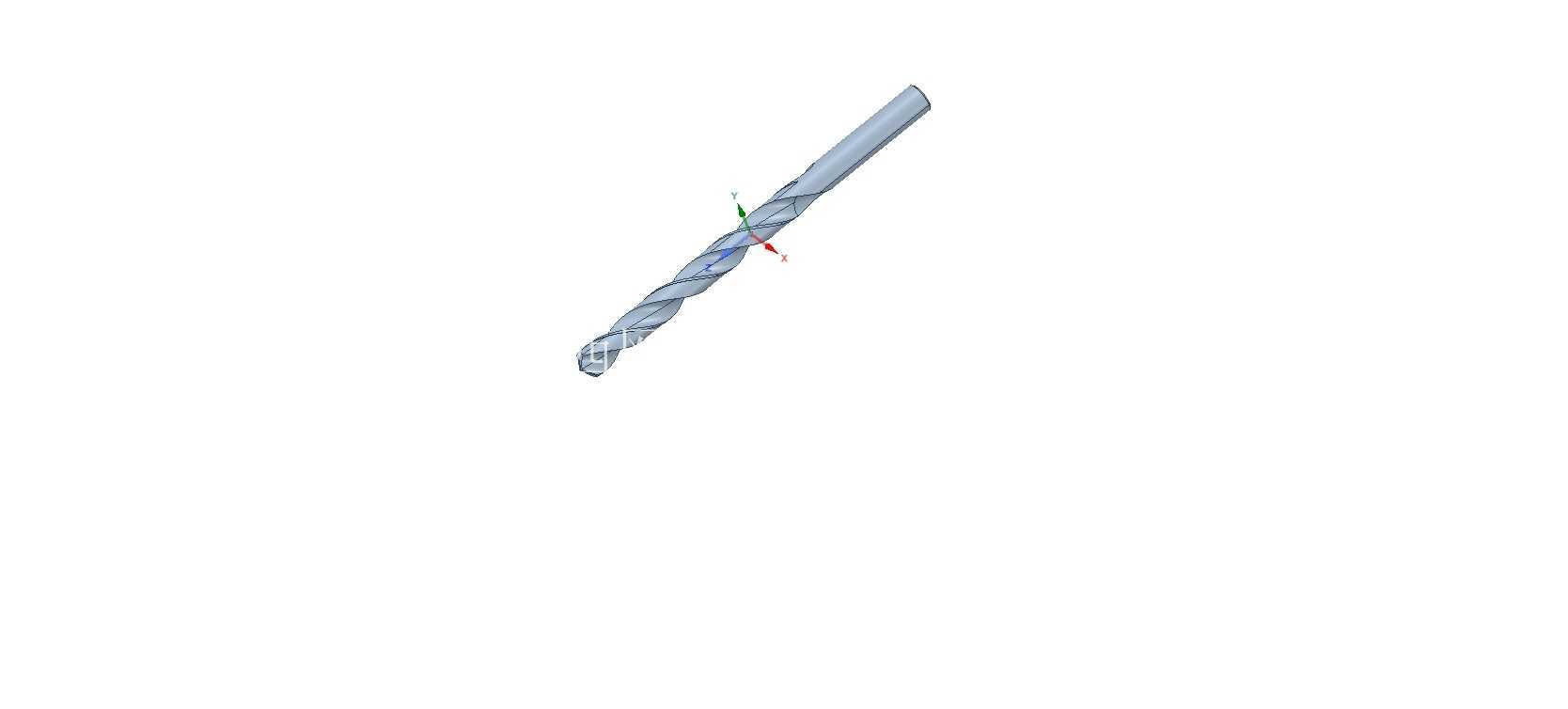

标准麻花钻切削刀具三维结构模型

　　这款直柄麻花钻的三维结构还原，完全贴合机加工现场实际使用的刀具形态，建模过程中优先还原了切削段的螺旋槽升角、横刃修磨形态、刃带宽度等核心结构特征，没有做多余的艺术化夸张处理，所有结构比例都参考实际量产刀具的测绘数据搭建。从实际应用场景来看，这类钻头是金属切削加工领域消耗量最大的孔加工刀具之一，覆盖普通车床、钻床、镗床、加工中心等绝大多数机加工设备的钻孔工序，不管是普通碳钢、铸铁件的粗钻加工，还是有色金属件的精扩孔工序，都能见到同结构刀具的身影，甚至部分钳工现场的手电钻、磁力钻作业，也会搭配同规格直柄钻头完成现场配孔作业。

　　在功能特性的还原上，建模时特意区分了切削部分与夹持部分的结构差异：切削段的两条螺旋槽不仅承担排屑功能，实际加工中切削液也会顺着螺旋槽流向切削刃，带走钻削产生的高温同时冲离切屑，避免切屑堵塞在孔壁拉伤已加工表面；两条对称的刃带在钻孔过程中起到导向作用，约束钻头的径向摆动量，保证钻孔的直线度与孔径公差，模型上也还原了刃带与螺旋槽之间的后角结构，这部分结构直接决定钻头切削时的阻力大小，后角设计不合理会直接导致钻头崩刃或者快速磨损。设计思路上没有追求异形非标钻头的特殊结构，完全采用通用标准直柄麻花钻的结构逻辑：柄部采用直柄设计，适配标准钻夹头的装夹范围，不需要配套专用的莫氏锥套就能在绝大多数常规设备上装夹使用，装夹边界参考通用钻夹头的夹持范围设计，柄部直径与切削段直径保持一致，没有做缩柄或者加阶梯的特殊处理，能适配最大夹持直径匹配的所有常规钻夹头，装夹时只要保证柄部夹持长度不低于总长度的四分之一，就能避免钻削过程中出现打滑、摆偏的问题。

　　外形尺寸上，模型还原了标准长系列麻花钻的比例关系，总长与切削段长度的比例符合通用刀具的尺寸规范，螺旋槽的长度覆盖整个有效切削行程，能满足常规深度孔的加工需求，不需要频繁抬刀排屑；横刃部分的结构还原也参考了标准修磨形态，没有做过度的十字修磨或者分屑槽设计，保留了量产通用钻头的原生结构特征，方便使用者根据实际加工需求二次调整刃口形态。从建模的细节处理来看，钻头顶端的锋角采用通用的118度标准角度，这是加工普通钢材时最常用的锋角参数，兼顾切削刃强度与切削阻力的平衡，既不会因为锋角过小导致刃口强度不足崩损，也不会因为锋角过大导致轴向进给力过大增加设备负载；螺旋槽的截面形态也还原了实际刀具的槽型曲率，保证排屑空间的同时兼顾钻芯的结构强度，钻芯厚度从切削端向柄部逐渐递增的锥度结构也做了还原，这部分结构能提升钻头整体的刚性，减少深孔加工时的钻头弯折风险。

　　很多刚接触机加工的设计人员在做工装夹具的避让设计时，经常会忽略钻头螺旋槽的实际外径、刃带的突出量，导致夹具设计的避让空间不足，钻削过程中钻头与夹具发生碰撞，这个三维模型可以直接用于工装设计的干涉检查，也能用于加工工序的刀具路径模拟，提前验证钻孔行程内的结构干涉问题。另外在做设备的刀具库配置时，这个模型也能作为标准刀具模板，直接导入加工仿真软件，匹配对应的切削参数设置，不需要再重新测绘刀具结构搭建模型，能减少工艺设计阶段的重复建模工作量。模型的结构细节也覆盖了实际刀具的工艺特征，比如钻头尾部的倒角处理，是为了装夹时能顺利导入钻夹头，避免装夹时刮伤夹头的夹持内孔；刃带表面的微小锥度，也就是从切削端向柄部方向的直径微小递减，是为了减少钻孔过程中刃带与孔壁的摩擦，降低钻削温度同时提升孔壁的表面质量，这些容易被忽略的工艺细节在模型中都有对应体现，不是简单的螺旋拉伸做出来的形似结构，而是完全贴合实际刀具功能逻辑的结构还原。
