3.5毫米四极面板安装音频连接器结构

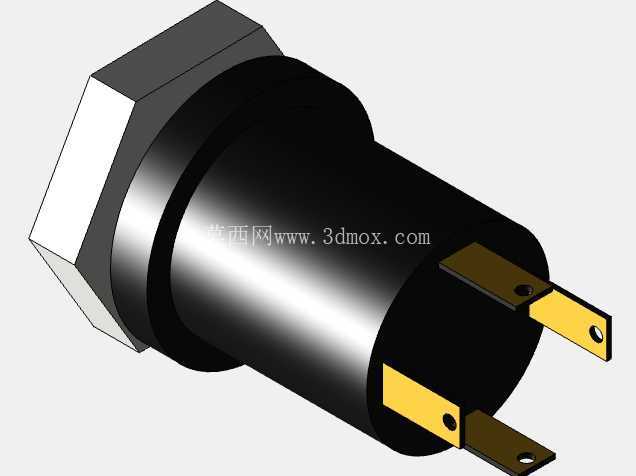

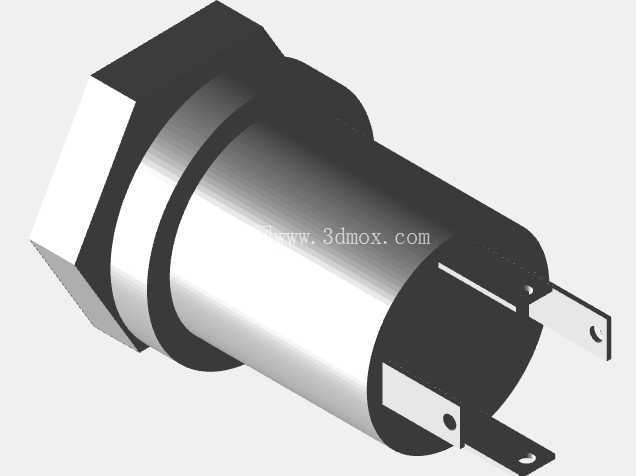

　　这款接插件主要面向音频设备的面板嵌入式安装场景，常见于调音台、专业功放、桌面音频解码设备、工业音频终端的前面板信号接驳环节，用来实现3.5毫米规格立体声插头的快速插拔连接，支持四极信号传输，可同时覆盖左右声道音频输出、麦克风信号输入的共线传输需求，适配消费级耳机、带麦通话耳机、小型音频采集设备的接驳需求。从结构设计来看，整体采用圆柱形主体搭配外六角安装定位结构，尾部伸出三个焊接引脚，其中六角结构的作用是在面板安装时与安装孔的限位槽配合，防止拧紧固定螺母时接插件本体跟转，避免内部引脚与焊接线材发生扭转脱焊；前端的插接腔体做了导向倒角处理，插头插入时可自动导正位置，减少插针偏斜导致的接触不良问题，腔体内部的接触弹片采用悬臂式结构，弹片接触点位做了圆弧凸起处理，既可以保证插头插入后接触压力稳定，又能降低多次插拔带来的接触件磨损，提升循环插拔寿命。

　　安装边界方面，主体圆柱段直径适配标准面板开孔尺寸，六角结构的对边尺寸略大于安装孔直径，安装时从面板背面将接插件插入开孔，六角端面贴合面板背面，从面板正面拧入配套的锁紧螺母即可完成固定，不需要额外的定位结构，安装效率较高；尾部引脚的排布间距符合常规波峰焊工艺要求，既可以手工焊接线材，也能够适配PCB板直插焊接的安装方式，引脚伸出长度预留了足够的焊锡附着空间，焊接时不容易出现虚焊、连焊问题。

　　从实际使用的可靠性角度考虑，接插件的金属外壳部分做了连续导通设计，安装后可与设备面板的金属接地层连通，能够屏蔽外部电磁干扰对音频信号的影响，降低信号传输过程中的底噪，这一点在专业音频设备、工业现场的音频采集终端上尤为重要，可有效规避周边变频器、动力线缆带来的电磁干扰问题。插接腔体内部做了防尘台阶结构，插头未插入时，可减少环境中的粉尘进入腔体内部堆积在接触弹片上，避免长期使用后出现接触电阻变大、信号传输断续的问题；插拔力的设计控制在常规手动操作的舒适区间，既不会因为插拔力过松导致插头受外力拉扯时轻易脱落，也不会因为插拔力过大导致用户插拔操作困难，适配日常频繁插拔的使用场景。

　　在结构建模过程中，需要重点关注几个配合尺寸的公差控制：首先是插接内腔的直径尺寸，公差过大会导致插头插入后晃动量过大，接触弹片无法稳定贴合插头电极，公差过小则会导致插头插入困难甚至无法完全插到位；其次是六角安装面与主体圆柱的同轴度，若同轴度偏差过大，安装后接插件会出现偏斜，导致面板正面的插接孔位与接插件内腔不对中，插头无法正常插入；另外尾部焊接引脚的位置度也需要严格控制，当采用PCB直插安装时，引脚位置偏差会导致无法顺利插入PCB的对应焊盘孔，增加组装难度。这款接插件的结构设计没有多余的冗余部件，整体零件数量少，组装工序简单，金属外壳采用一体冲压成型工艺，生产效率高，成本可控，同时结构强度足够，能够满足常规桌面设备、机架式设备的长期使用需求，在日常选型过程中，只要面板开孔尺寸匹配、焊接引脚定义对应电路设计要求，就可以直接替换同规格的其他品牌接插件，通用性较强。
