磁吸闭合式矩形长槽结构件设计

在消费电子组装、小型工装夹具、便携设备壳体的结构设计场景中，这类带磁吸闭合功能的长条形矩形槽件是很常见的连接构件，很多做便携检测设备、手持终端、小型模块化治具的结构工程师都接触过类似结构，它的核心作用是替代传统卡扣、螺丝连接，实现两半壳体或者模块的快速开合与可靠闭合，同时避免外露连接件破坏外观整体性。

从实际使用场景来看，这类结构件常被用在需要频繁开合检修、更换内置模块的小型设备上，比如手持条码扫描器的电池仓、便携检测仪器的传感器模块仓、小型3D打印耗材的快换仓盖，还有一些桌面级小型工装的快开防护盖，相比传统的卡扣结构，磁吸闭合不会因为多次开合出现卡扣磨损断裂的问题，相比螺丝连接又不需要额外工具，开合效率更高，对于需要频繁更换内部组件的场景适配性很好。

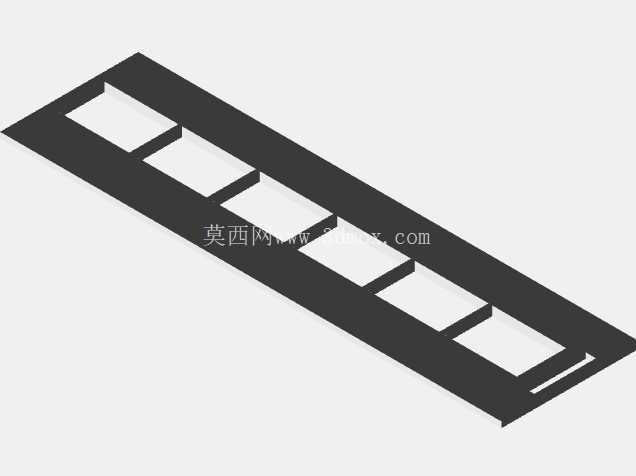

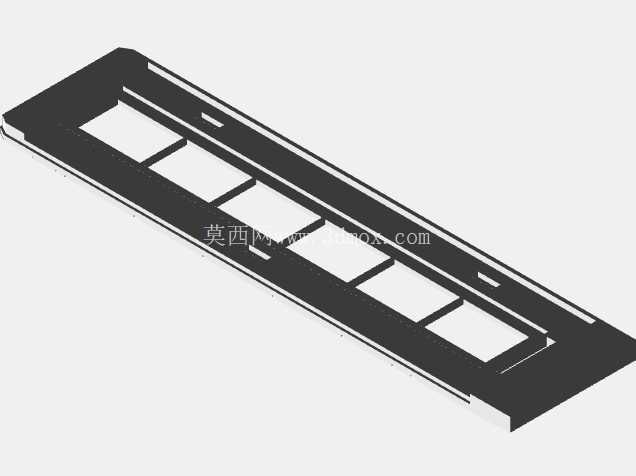

这个结构件的设计思路很清晰，主体采用长条形薄型板式结构，整体轮廓做了等宽的矩形延伸，沿着长度方向均匀排布了五个方形镂空窗口，这些窗口一方面是为了减轻构件自身重量，降低材料成本，另一方面是为了给内部的功能模块留出避让空间，比如内置的指示灯、感应探头、接触端子都可以通过这些窗口露出，不需要额外在构件上做二次开孔加工。构件两侧设计了连续的窄边凸台，这些凸台是和另一半配对结构的导向槽配合的，装配的时候可以沿着长度方向滑入，实现横向的定位，避免两半结构出现横向错位。

结构上最核心的设计是沿着构件长度方向分布的矩形盲槽，这些盲槽的尺寸是按照常用的钕铁硼方形磁铁的外形公差做的，槽深比磁铁厚度小0.1mm左右，这样磁铁粘接之后表面会略微高出槽面，和另一半结构上对应的磁铁或者磁吸金属片接触的时候，能保证磁吸力没有间隙损耗。设计的时候特意在盲槽的位置做了极性标识提示，就是为了避免装配的时候磁铁极性装反，出现同极相斥无法闭合的问题，这也是很多新手结构设计人员容易忽略的点——如果不在图纸或者工艺文件上标注极性要求，产线装配的时候很容易装错，导致整个批次的构件都无法正常闭合。

从安装边界来看，这个构件的整体厚度控制在3mm以内，属于薄型结构件，适配大部分小型便携设备的壳体厚度要求，宽度方向的尺寸和配对的另一半结构完全一致，装配之后外表面没有突出的台阶，不会出现硌手或者积灰的缝隙。长度方向的两端做了微小的倒角处理，一方面是避免装配的时候锐边划伤操作人员，另一方面是滑入配对导向槽的时候能起到导入导向的作用，降低装配对位的难度。构件上的方形镂空窗口的边缘都做了0.2mm的圆角处理，避免应力集中导致构件在受外力弯折的时候从窗口边角处开裂，毕竟这类薄型板式结构如果边角是直角的话，应力集中系数会很高，轻微的外力就可能导致开裂。

在实际选型应用的时候，需要注意这个结构件的磁吸间距是按照零间隙贴合设计的，如果配对的两个结构之间需要加密封胶圈的话，就要适当加大磁铁的规格，补偿胶圈压缩之后产生的间隙带来的磁吸力损失。另外这个构件的材质一般选用ABS或者PC+ABS的注塑材质，如果是用在有耐高温要求的场景，比如靠近设备发热源的位置，就需要换成PC或者玻纤增强的材质，避免高温下构件变形导致磁铁脱落或者配合间隙变大。还有一点需要注意，粘接磁铁的胶水要选用慢干型的结构胶，不要用502这类快干胶，因为快干胶固化之后太脆，设备受到跌落冲击的时候很容易出现磁铁脱落的问题，慢干结构胶有一定的韧性，能吸收部分冲击能量，保证磁铁固定的可靠性。

很多工程师在做这类磁吸结构的时候，容易犯的错误是盲槽尺寸留的间隙太大，导致磁铁粘接之后出现歪斜，磁吸力不均匀，或者间隙太小，磁铁压入的时候把槽边撑裂，这个结构的盲槽和磁铁之间的单边间隙控制在0.05mm，既可以保证磁铁能顺利放入，又不会出现歪斜的问题，点胶之后胶水会填充这个微小间隙，固化之后就能把磁铁牢牢固定在槽内。另外沿着构件长度方向分布的磁铁间距是经过计算的，保证整个长度方向上的磁吸力均匀，不会出现某一段吸力大某一段吸力小的问题，开合的时候手感一致，不会出现局部翘缝的情况。
