双路RCA立体声唱机音频连接插座

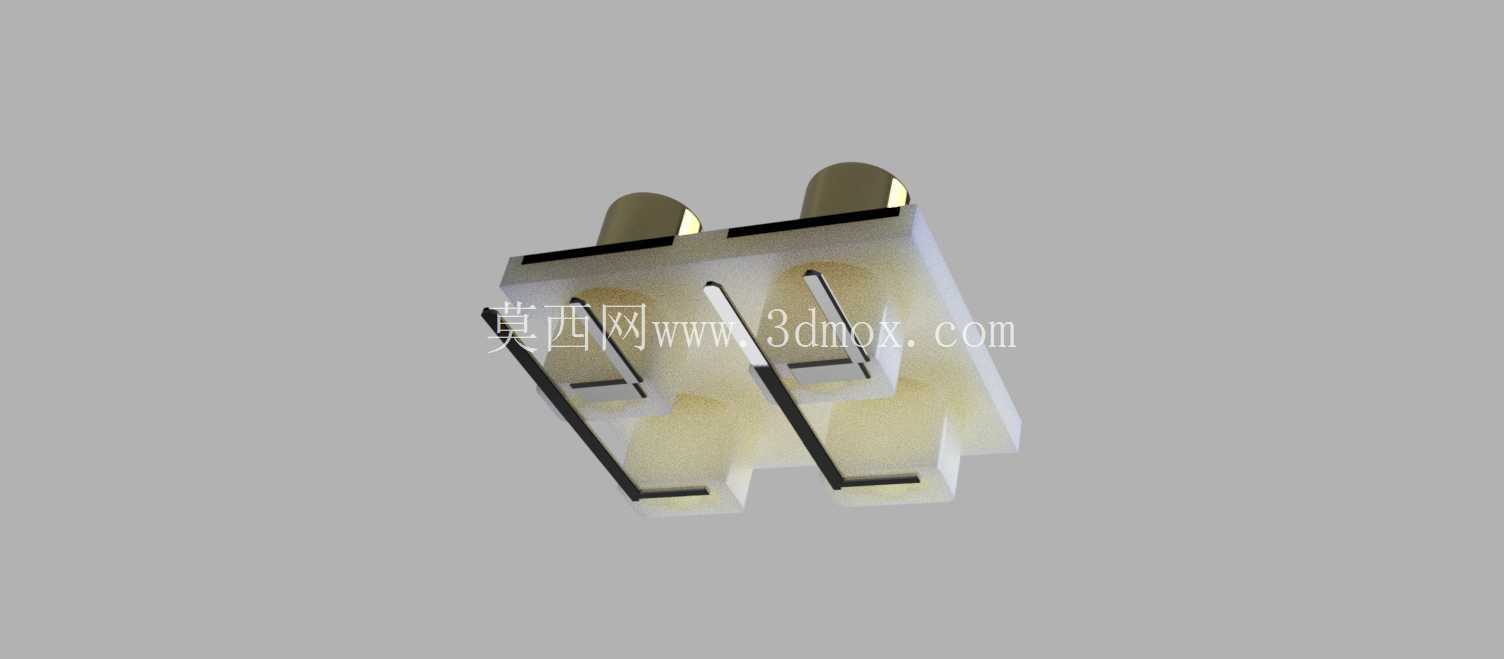

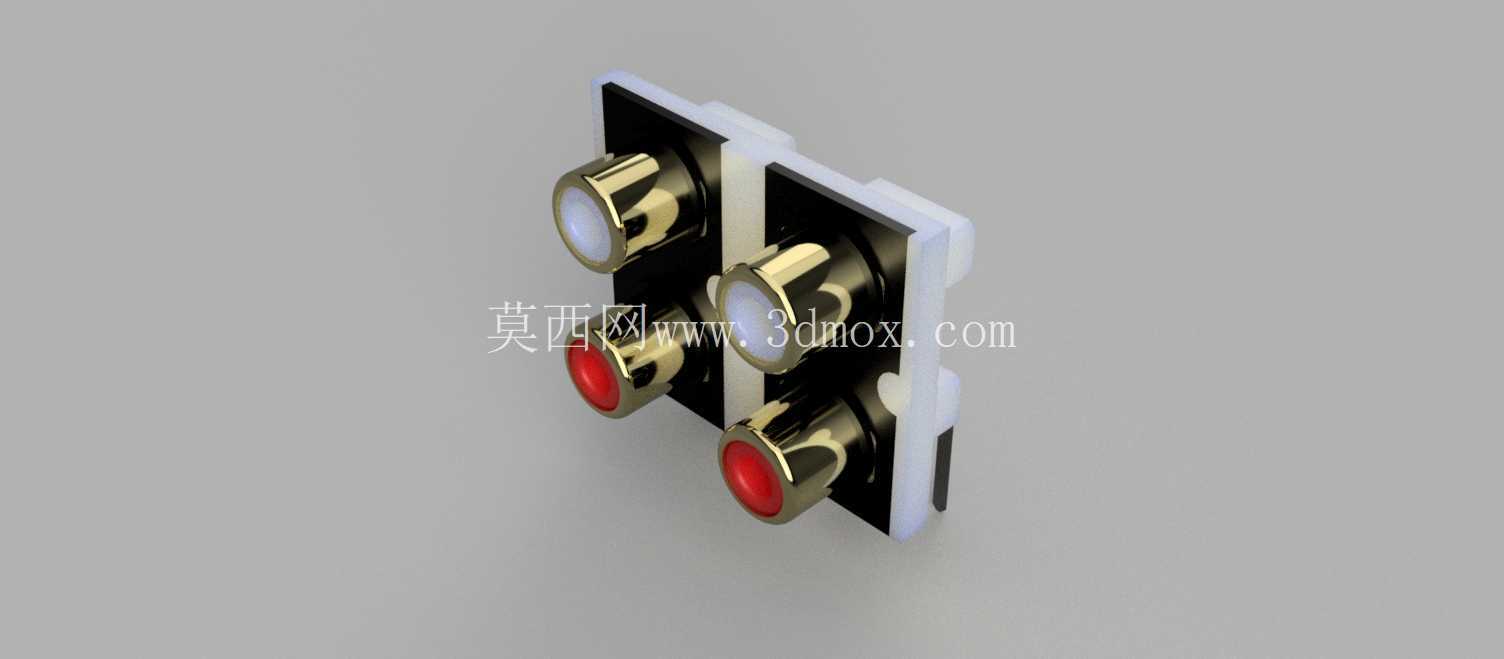

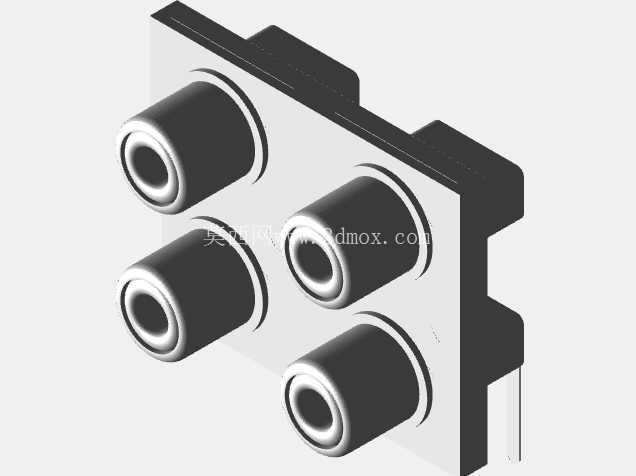

　　在民用音频设备、专业音响系统的板卡连接场景中，这类双路RCA结构的唱机插座是模拟音频信号传输的核心接插件之一，主要承担黑胶唱机、前级放大器、调音台等设备间左右声道立体声音频信号的面板端固定与转接功能，区别于单路同轴线接口，双路并排的结构直接对应立体声左右声道的物理分区，能从安装端避免声道接线错位的问题。从结构设计逻辑来看，整个插座采用模块化拼接思路，黑色绝缘基座作为核心承载件，将四个金属接插端子分为两组独立单元，每组包含信号端与接地端的同轴嵌套结构，金属外壳采用黄铜基材表面镀金处理，既保证接插时的接触导通稳定性，也能降低长期使用后的氧化接触电阻，避免音频信号传输过程中出现杂音、信号衰减的问题。

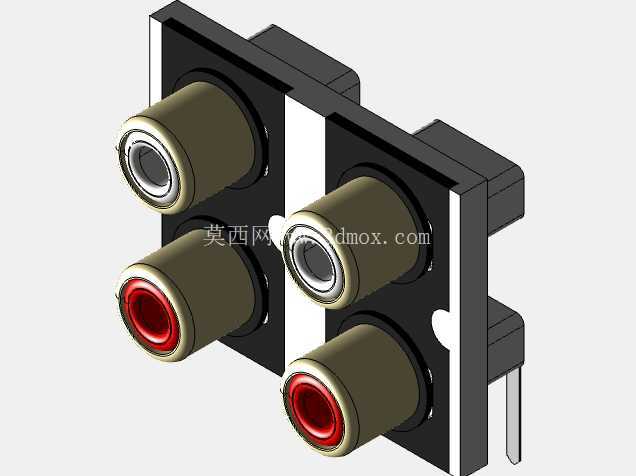

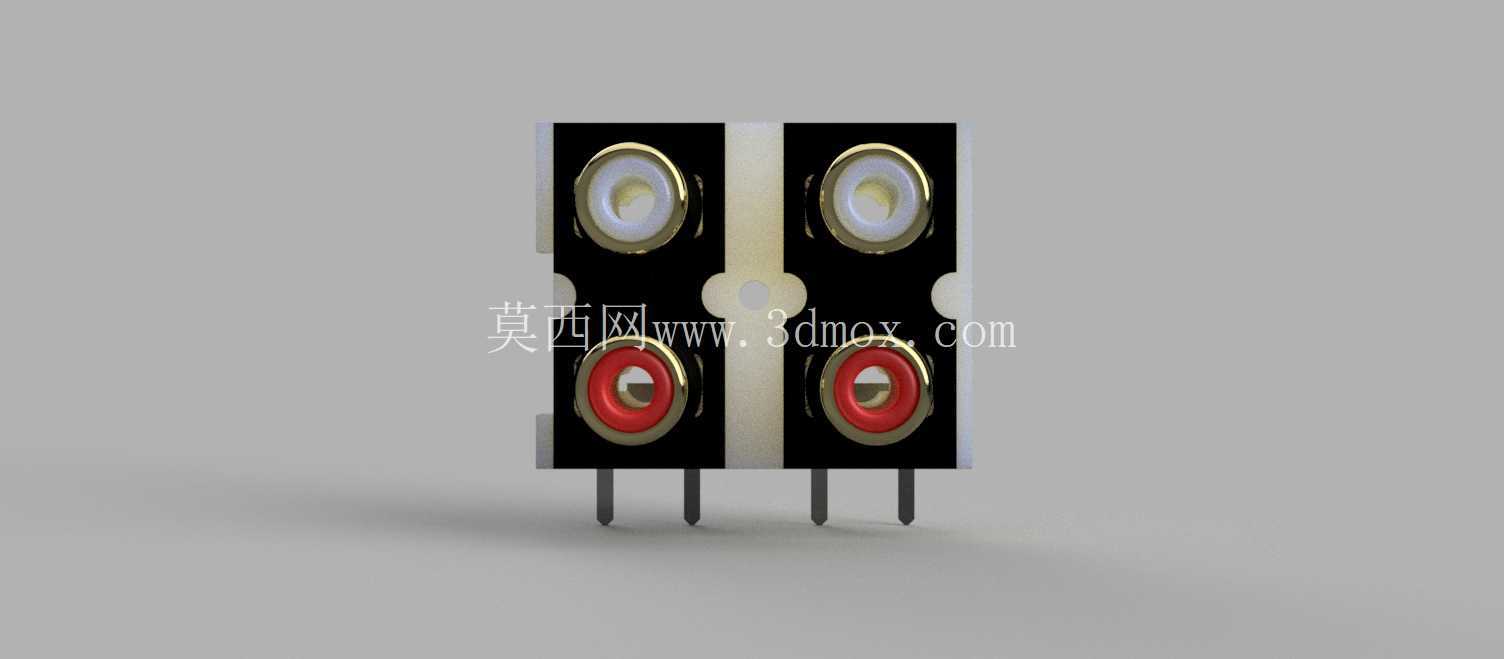

　　基座外侧的白色塑料定位卡边，是专门针对面板安装设计的限位结构，安装时只需在设备面板开出对应尺寸的矩形开孔，将插座整体推入开孔后，卡边会自动贴合面板内侧，配合基座上预留的螺丝固定孔位，不需要额外设计复杂的压装结构就能完成牢固固定，安装公差控制在0.2mm以内，能适配常见的1.2mm-2mm厚度的金属、塑料设备面板。接插端子的内芯采用绝缘材质分隔，红色标识圈对应右声道信号端，白色/无标识圈对应左声道信号端，这种行业通用的色标设计，能让生产装配、后期维修时的接线工作效率大幅提升，不需要反复对照丝印标识就能快速完成声道对应接线。

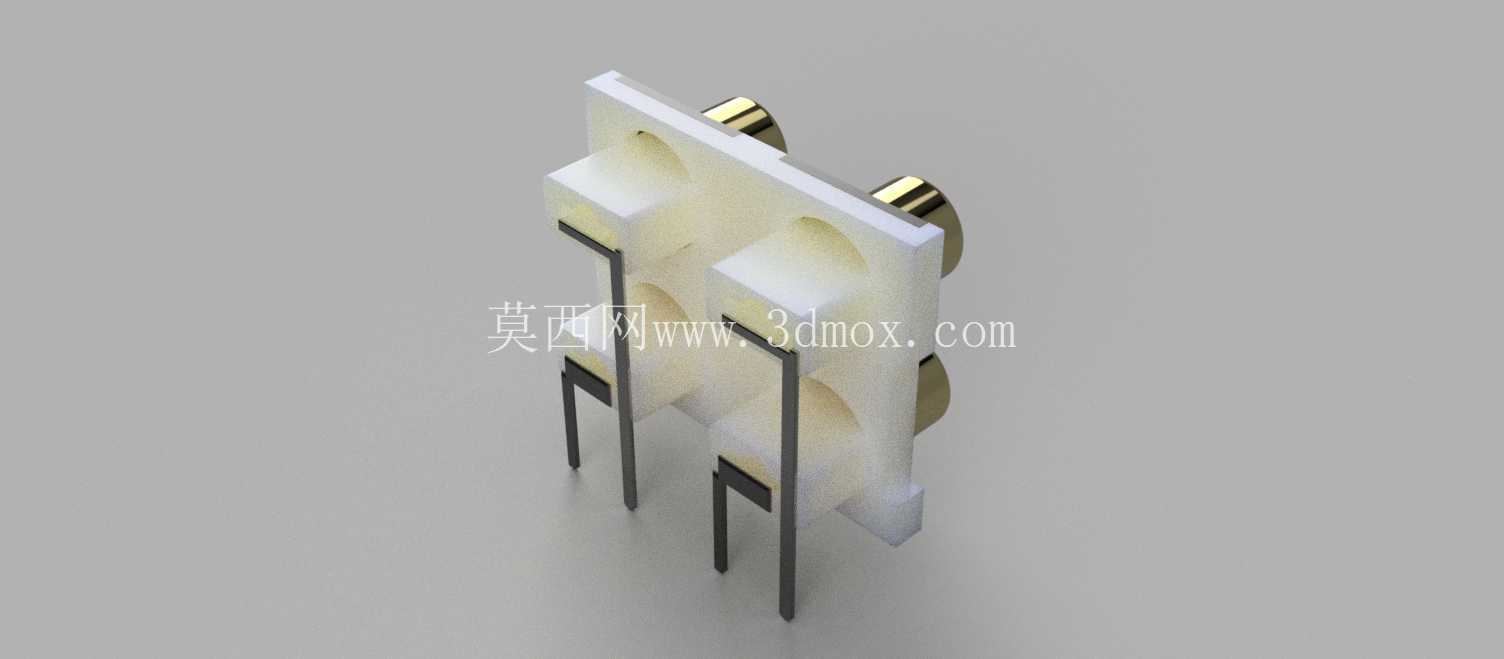

　　端子尾部的焊杯结构做了内凹处理，焊锡容纳量比普通直插端子高30%，手工焊接或者波峰焊加工时，能有效避免虚焊、焊锡溢出导致的相邻端子短路问题，焊杯的开口方向垂直于安装面板，接线时不需要弯折导线就能完成焊接，适合设备内部空间紧凑的音频产品装配场景。从安装边界尺寸来看，整个插座的总宽度控制在38mm，单组RCA端子的中心间距为14mm，完全符合行业通用的RCA接口安装间距标准，能直接替换同规格的老旧音频插座，不需要修改原有设备的面板开孔与内部安装位。插座的接插深度设计为11mm，匹配标准RCA公头的插入长度，插入后公头外壳与插座金属基座完全贴合，能形成完整的电磁屏蔽层，减少外界电磁干扰对弱音频信号的影响，尤其是黑胶唱机输出的mV级弱信号，这种全包裹的屏蔽结构能有效降低环境底噪，提升音频回放的纯净度。绝缘基座选用的是耐高温ABS材质，能承受波峰焊时260℃的高温冲击，不会出现基座变形、端子移位的问题，同时材料的阻燃等级达到UL94-V0级，满足电子设备的安全防火要求。

　　在实际选型应用中，这类插座不仅可以用在唱机设备上，也能适配功放、混音器、家庭影院接收机等带有模拟音频输入输出的设备，双路一体的结构比分立安装的两个单路RCA插座装配效率更高，位置精度更容易保证，不会出现两个独立插座安装后间距偏差导致的双莲花头插头无法同时插入的问题。设计建模过程中，需要重点关注金属端子与绝缘基座的配合公差，端子与基座的过盈量控制在0.05mm，既保证端子压入基座后不会出现松动扭转，也不会因为过盈量太大导致基座开裂。同时要注意接插内孔的尺寸精度，内孔直径控制在8.2±0.05mm，保证公头插入时的插拔力在10N-20N的合理区间，插拔过松容易出现接触不良，插拔过紧则会导致用户使用时插拔困难，甚至损坏接插端子。另外，面板安装位的定位凸台高度要与面板厚度匹配，凸台过高会导致插座安装后突出面板表面太多，影响设备外观一致性，凸台过低则会导致卡边无法贴合面板，安装后出现松动晃动的问题。
