VISATONBF37型5瓦小型扬声器结构设计

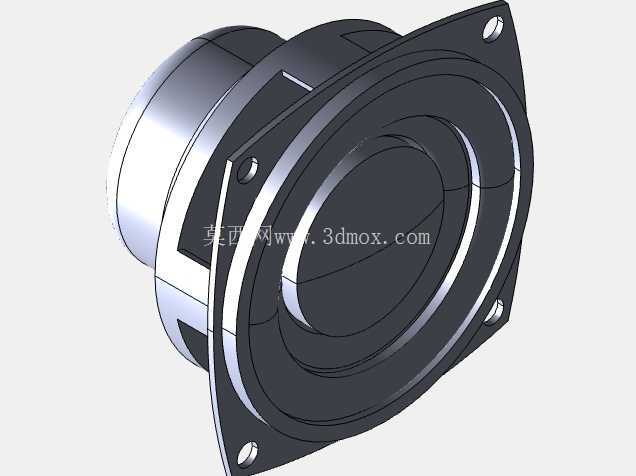

　　这款小型5瓦扬声器的结构设计，首先要考虑的是嵌入式安装场景下的适配性，方形法兰安装边的四个固定孔位做了沉头处理，装配后螺丝头部不会突出安装面，能保证设备外表面的平整性，这类结构常见于小型工控设备的语音提示模块、桌面音频外设、便携检测仪器的发声单元安装位，在做整机结构布局时，需要预留出扬声器背部磁路结构的容纳空间，避免磁钢部分与设备内部的电路板、线束产生干涉。

　　从实际使用场景来看，5瓦的额定功率刚好覆盖近距离语音播报、低功率音频输出的需求，不需要额外搭配大功率功放电路，适合对安装空间有严格限制、对音量要求不高的嵌入式设备使用，比如工业控制柜的故障提示发声、小型智能终端的语音交互输出、车载辅助设备的提示音播放等场景，都能适配这类小尺寸扬声器的性能参数。设计过程中，振膜前方的环形压边结构做了多层阶梯设计，一方面是为了固定振膜边缘的折环，保证振膜做轴向振动时的稳定性，减少大音量下的偏振失真，另一方面阶梯结构也能在安装时与设备面板的安装沉槽形成配合，起到径向定位的作用，不需要额外做定位柱就能快速找准安装中心，降低装配环节的对位难度。

　　背部的磁路总成采用圆柱形同轴结构，磁钢与T铁、华司的配合公差控制在较小范围，能保证磁隙的均匀度，让音圈在磁隙内运动时不会出现擦圈问题，延长单元的使用寿命，磁路外部的金属外壳既起到导磁作用，也能屏蔽部分磁场外泄，避免对设备内部的磁敏感元件比如霍尔传感器、磁存储芯片造成干扰。法兰安装边的厚度经过优化，在保证安装强度的前提下尽可能压缩轴向尺寸，让整个单元的安装总厚度控制在较小范围，适合薄型设备的内部安装需求，四个安装孔的中心距按照通用小尺寸扬声器的安装规范设计，能兼容市面上多数同规格扬声器的安装位，方便设备后期的维护替换，不需要重新修改面板的开孔尺寸。

　　振膜采用复合纸质材料搭配橡胶折环，在有限的振动面积下兼顾中频段的人声还原度，刚好匹配语音播报的频率响应需求，不需要额外做复杂的分频设计，直接连接小功率功放模块就能输出清晰的语音内容。在做整机结构校核时，需要注意扬声器前方的出声空间预留，不能让面板结构遮挡振膜的有效辐射面积，否则会导致高频段的声音衰减明显，影响语音的清晰度，背部的磁钢部分与设备内部其他元件的安全距离要满足绝缘要求，避免磁钢外壳与电路板上的焊点接触造成短路。整个单元的金属部件都做了防锈镀层处理，能适应一般工业环境下的温湿度条件，不会因为短期的潮湿环境出现锈蚀问题，安装法兰的平面度控制在合理范围内，装配后能与设备面板紧密贴合，减少不必要的振动共振，避免出现额外的结构杂音。从建模逻辑来看，先以安装法兰的基准面为轴向定位基准，确定四个安装孔的中心坐标，再依次向前构建振膜、压边的阶梯结构，向后构建磁路总成的同轴圆柱结构，所有配合面都预留了合理的装配公差，能直接用于后续的结构干涉检查、安装模拟验证，也能导出为通用格式用于整机的装配设计参考。
