带表面共形晶格结构的轻量化安装支架

在高端装备轻量化升级的当下，传统实体安装支架已经很难同时满足减重、刚度匹配、安装适配的多重需求，这款带表面共形晶格的安装支架，正是面向增材制造工艺开发的结构件，适配各类需要在有限安装空间内实现高比强度支撑的工业场景。从实际落地场景来看，这类支架可应用在航空航天机载设备固定、高端工业机器人末端执行器挂载、新能源车载电控组件支撑等对重量敏感、同时对结构抗振性能有明确要求的场合，替代传统铣削加工的实体支架，在保证连接可靠性的前提下大幅降低结构自重，减少设备运动过程中的惯量负载。

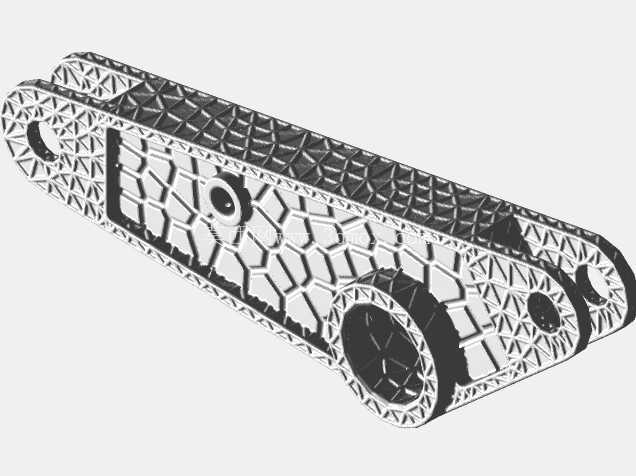

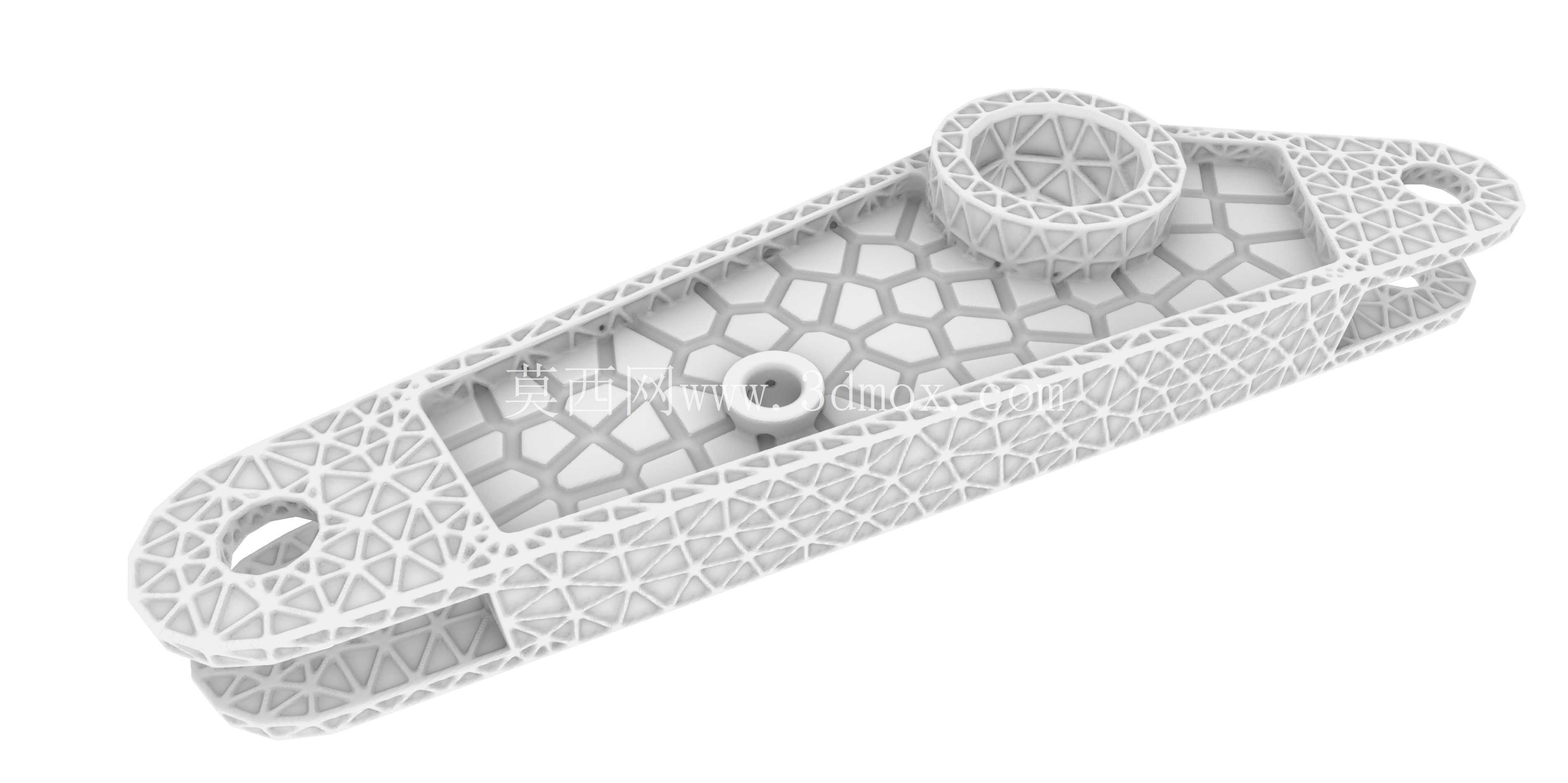

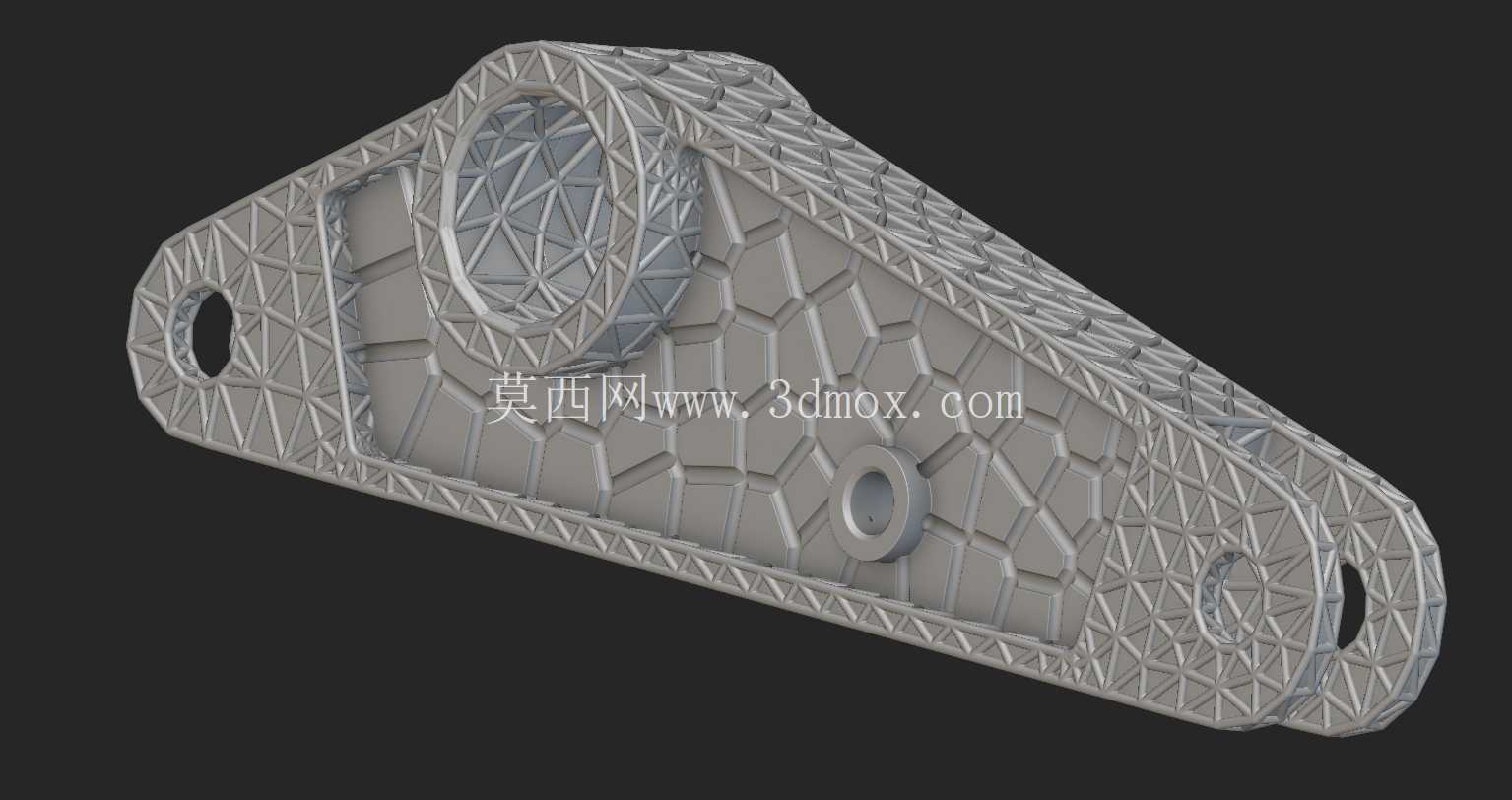

从功能特性上看，这款支架没有采用传统的等截面实体设计，而是在主体承力区域覆盖了随零件表面曲率变化的共形晶格结构，晶格单元沿着支架的主应力迹线排布，在安装孔位、轴套配合区域保留了足够的实体壁厚，避免晶格结构直接参与配合面接触导致的装配精度不足、应力集中问题。支架两端的通孔分别对应不同规格的紧固件安装位，其中大直径端的内嵌轴套结构可适配旋转副的铰接需求，小直径端的两个安装孔可通过螺栓与设备基体实现刚性连接，中部的凸台定位孔可用于辅助定位附属管线或传感元件，整体功能集成度远高于同尺寸的传统平板支架。

设计思路上，这款结构完全围绕增材制造的工艺特性展开，没有刻意规避传统减材制造难以加工的复杂内腔与网格结构，反而利用晶格结构的可设计性，实现了材料分布的精准优化：在弯矩较大的支架中部区域，晶格单元的杆径更粗、单元密度更高，对应力水平较低的边缘区域，晶格杆径逐步收窄，在保证整体抗弯、抗扭刚度满足设计要求的前提下，尽可能去除非必要的材料余量。共形晶格的设计没有采用统一的正交网格布局，而是完全贴合支架的外轮廓曲面生成，既避免了传统规则晶格在曲面处出现的单元断裂、应力突变问题，也让晶格结构本身成为零件承力体系的一部分，而非附加的装饰性结构。

从安装边界与尺寸适配角度看，支架整体为不规则的三角形轮廓，三个安装点位的中心距严格匹配常见工业设备的标准安装孔位，安装面的平面度公差控制在增材制造可实现的精度范围内，后期仅需对配合孔位进行少量铰削加工即可满足装配要求，不需要额外的定制工装。支架的厚度方向尺寸经过严格校核，在安装后不会与周边的运动部件产生干涉，晶格结构的孔隙率经过反复迭代，既保证了足够的比刚度，也避免了孔隙过小导致增材制造过程中粉末残留难以清理的问题，所有晶格的杆径尺寸都大于所选打印工艺的最小成型阈值，不会出现打印过程中结构坍塌、成型不良的问题。

在实际工程应用中，这类晶格结构支架相比同刚度的实体支架，重量可降低40%以上，同时晶格结构本身具备一定的阻尼特性，能够吸收设备运行过程中产生的高频振动，降低连接部位的疲劳失效风险，尤其适合在长期处于交变载荷工况下的设备中使用。设计过程中没有刻意追求极致的轻量化而牺牲结构的安全系数，所有晶格单元的连接处都做了圆角过渡处理，避免应力集中导致的结构断裂，安装孔位周边的实体加强区域延伸范围足够覆盖紧固件的压紧面，保证螺栓锁紧时的压力能够均匀传递到支架主体，不会出现局部压溃的问题。
