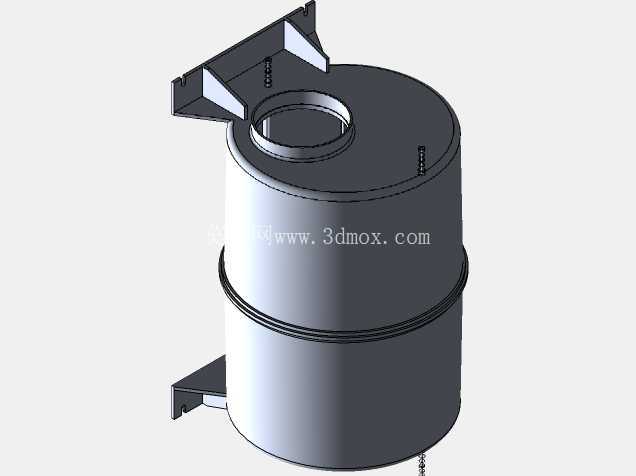

Truma-therme TT2 换热罐体结构设计

该构件为车载旅居场景配套的换热核心承压部件，整体采用立式筒形主体结构，主体壳体为等径圆柱回转形态，上下端设置环形密封接口，可分别对接流体进出管路与燃烧换热组件，实现冷热介质的隔离式热量传递。从结构布局来看，主体侧壁设置两处L型安装支耳，上部支耳为带三角加强筋的折弯板结构，通过三个安装孔位实现与设备舱内壁的刚性固定，下部支耳为单折边支撑结构，与上部支耳形成三点支撑的稳定受力体系，可承受车辆行驶过程中的颠簸振动载荷，避免壳体连接部位出现疲劳开裂。

设计阶段优先考虑了压铸工艺的成型可行性，主体壳体壁厚保持均匀过渡，所有转角位置均设置符合压铸工艺要求的圆角，避免出现壁厚突变导致的缩孔、冷隔缺陷；上部的安装支耳与壳体采用一体化压铸成型结构，减少后续焊接工序带来的变形与密封隐患，支耳位置的加强筋高度与厚度匹配壳体壁厚，保证成型时金属液的充型流畅性，同时兼顾安装部位的结构强度。

从安装边界来看，主体圆柱外径控制在适配常规车载设备舱的安装空间范围内，上部支耳的安装孔中心距与下部支耳的支撑高度经过匹配校核，安装后整体重心落在支撑面的投影范围内，避免车辆倾斜时出现额外的倾覆力矩。壳体中部设置一圈环形凸筋，既可以作为壳体卷制拼接时的定位基准，也能提升筒形壳体的径向抗变形能力，在承受内部流体压力时减少径向膨胀变形量，保证上下端接口的同轴度，避免密封件因错位出现渗漏问题。

实际应用中，该构件内部会流通待加热的流体介质，外部与燃烧加热组件配合，通过壳体壁面实现热量交换，因此结构设计时充分考虑了热胀冷缩的变形补偿，安装支耳的固定孔采用长圆孔设计，可在壳体受热膨胀时释放一定的位移量，避免热应力集中导致的焊缝或壳体开裂。上部的环形接口采用台阶式密封结构，可适配标准卡箍或法兰连接，安装时无需额外加工密封面，降低现场装配的难度；下部接口与支撑结构同轴设置，可对接排污或流体输出管路，保证介质流通时无滞留死角，减少长期使用后的结垢堵塞风险。

建模过程中对所有安装配合面做了公差适配，支耳安装孔的位置度公差满足车载设备的安装要求，壳体的圆柱度公差控制在合理范围内，保证外部加热组件与壳体的配合间隙均匀，提升换热效率。同时对结构做了轻量化优化，在保证承压强度与安装刚度的前提下，尽可能削减非受力部位的壁厚，降低整体构件重量，适配车载设备的减重需求。针对压铸过程中可能出现的变形问题，在支耳与壳体的连接位置设置了局部加厚的过渡段，避免成型后因冷却速率不一致导致支耳角度偏移，保证后续安装时的孔位对齐精度。
