旋转转直线运动拨叉传动结构设计

在自动化生产线的工位切换、小型专用设备的进给单元、工装夹具的快速锁紧模块里，经常需要把驱动端的连续旋转运动，转换为执行端的直线往复动作，这类转换结构的可靠性、传动间隙、安装适配性，直接决定了整套设备的运行精度与维护周期。这套拨叉传动结构，就是针对中小负载的直线往复驱动场景设计的，没有采用齿轮齿条、丝杠这类成本偏高、对安装同轴度要求严苛的传动形式，而是通过拨叉与滑槽的配合，实现稳定的旋转换向输出。

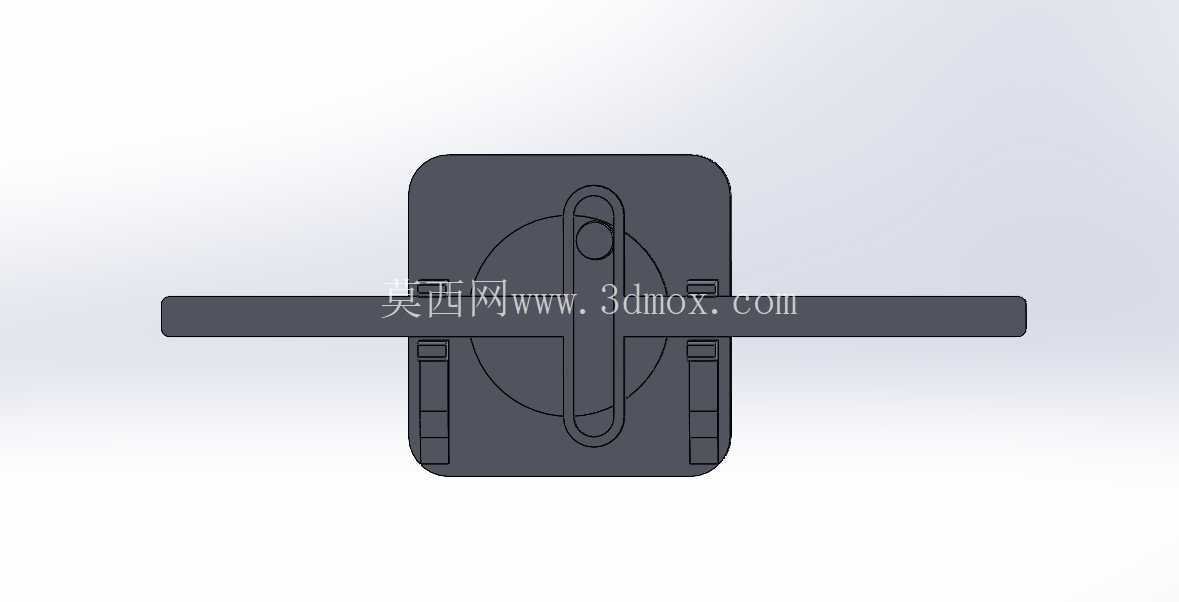

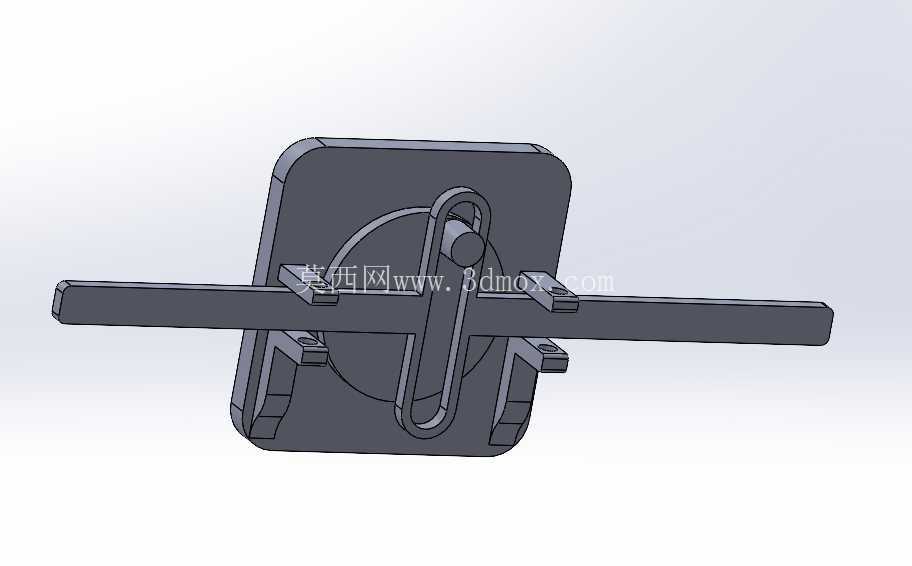

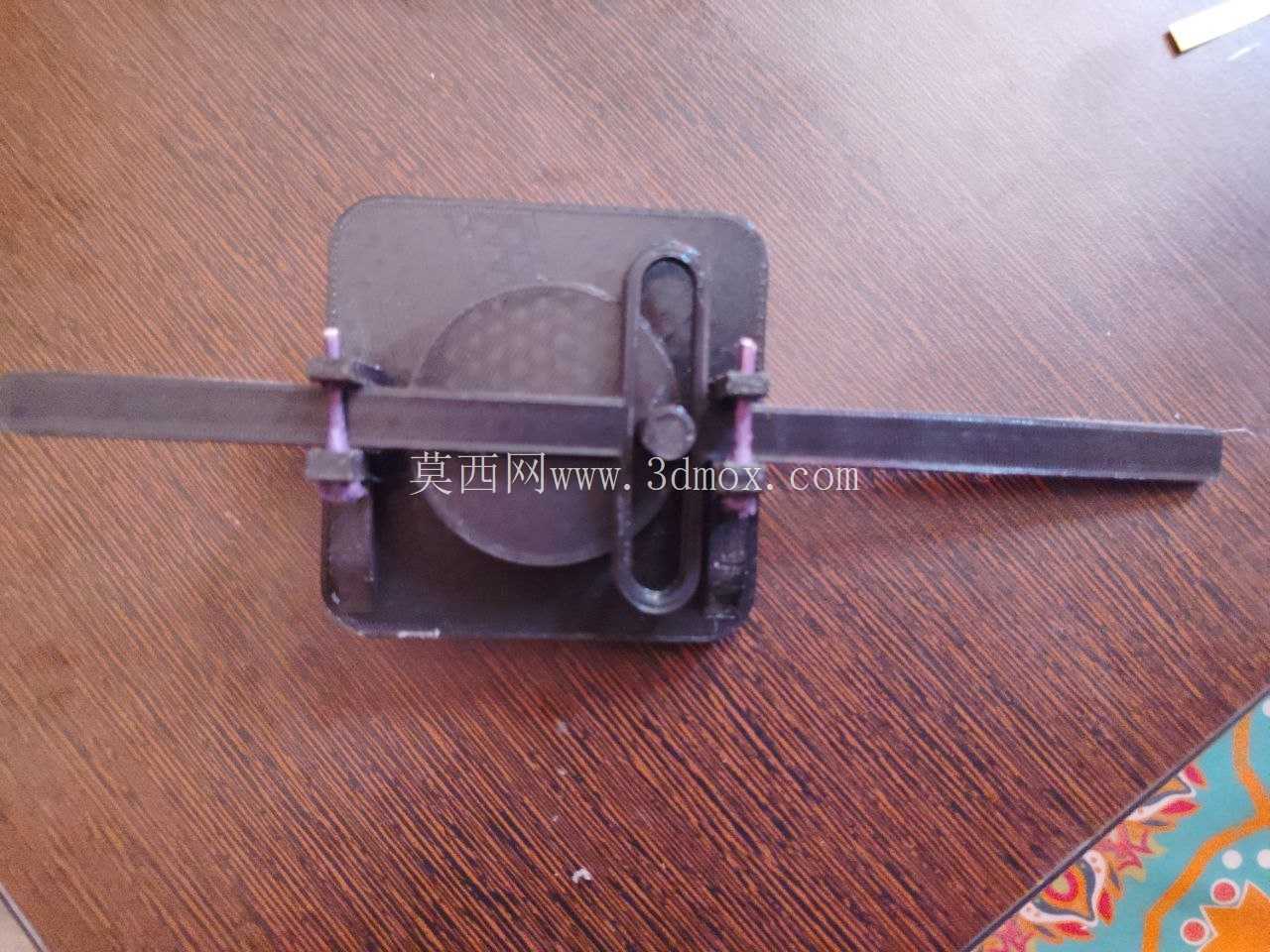

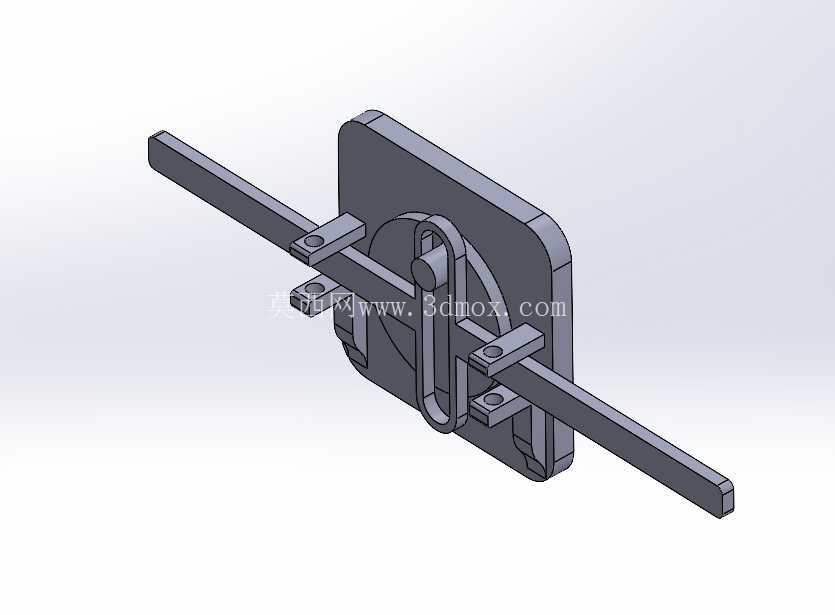

从实际使用场景来看，这类结构常应用在小型压铸设备的模具抽芯辅助动作、包装线的挡料机构切换、轻工设备的工位推料单元里，不需要大扭矩输出的场合，这套结构的优势非常明显：零件数量少，加工难度低，后期维护不需要复杂的调试，普通的机加工车间就能完成全部零件的加工替换。结构的核心是中间的回转拨盘，拨盘上偏心设置的圆柱销嵌入滑动架的长槽内，当拨盘被驱动做整周旋转时，偏心销会在长槽内滑动，同时带动滑动架沿着两根平行导向杆做直线往复运动，导向杆穿过滑动架上的四个导向孔，两端固定在后方的安装基板上，保证滑动架全程运动无偏摆。

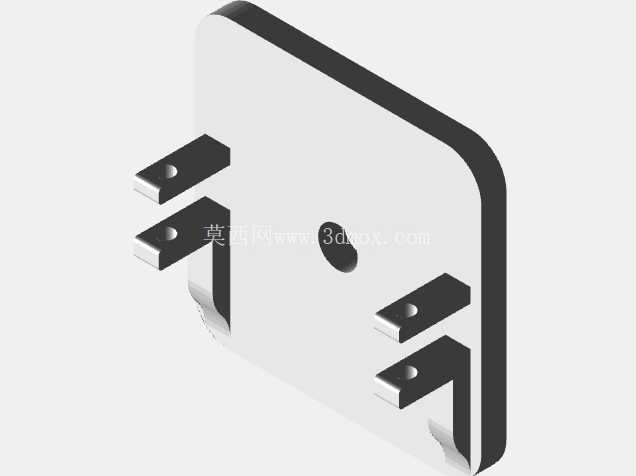

设计这套结构的时候，首先要确定的是行程参数，滑动架的直线行程等于偏心销到回转中心距离的两倍，也就是偏心距的2倍，设计时可以根据实际需要的直线动作行程，反向计算偏心销的安装位置，不需要额外增加行程放大机构，结构非常紧凑。导向杆的直径选择需要根据负载大小计算抗弯强度，一般中小负载场景下，导向杆与滑动架导向孔的配合选用H7/g6的间隙配合，既能保证滑动顺畅，又能把径向间隙控制在合理范围内，避免运动过程中出现卡滞。安装基板的四个角做了圆角处理，避免安装时锐边划伤操作人员，基板上预留的安装孔位可以直接通过螺栓固定在设备的安装立板上，不需要额外设计转接法兰，安装边界非常规整，整套结构的外轮廓没有突出的尖锐零件，适合在设备内部紧凑空间里布置。

滑动架上预留的多个安装凸台，是用来固定执行端作业零件的，比如推料块、挡料板、锁紧插销这类末端执行件，可以根据不同的使用场景更换对应的末端零件，不需要改动主体传动结构，通用性很强。偏心销与拨盘的连接采用过盈配合加顶丝固定的方式，长期运行不会出现销子松动移位的问题，偏心销与滑动架长槽的接触位置，可以根据运行频率选择是否加装铜套或者滚轮，高频率运行场景下加装滚轮可以把滑动摩擦变为滚动摩擦，降低零件磨损，延长维护周期；低频率运行场景下直接使用钢件接触即可，能进一步降低加工成本。

实际装配的时候，需要先把两根导向杆压入安装基板的定位孔内，保证两根导向杆的平行度公差控制在0.02mm以内，再把滑动架穿入导向杆，之后装配回转拨盘，调整偏心销的位置，保证拨盘转动全程，偏心销都能在长槽内顺畅滑动，没有卡滞点，最后在导向杆表面涂抹少量润滑脂，就能完成整套结构的装配。和同类运动转换结构相比，这套拨叉结构没有复杂的齿形加工，不需要高精度的导轨滑块，整体制造成本只有齿轮齿条结构的三分之一左右，而且运行噪音更低，在低速往复运动的场景下，使用寿命完全能满足设备的设计要求。很多小型专用设备在设计的时候，往往会过度追求高精度传动件，忽略了实际工况的负载与频率要求，造成不必要的成本浪费，这类结构刚好适配了中低负载、低运行频率的直线驱动场景，在保证功能可靠性的前提下，最大程度压缩了加工与装配成本。

结构的整体外形尺寸可以根据实际安装空间做等比例缩放，偏心距、导向杆长度、滑动架尺寸都可以按照行程需求做参数化调整，不需要重新设计整体结构逻辑，对于结构设计人员来说，只需要调整几个核心参数就能适配不同的设备安装需求，能大幅缩短设计周期。安装的时候需要注意，驱动拨盘转动的动力源轴线，必须和拨盘的回转中心保持同轴，动力源可以选用小型减速电机，也可以通过连杆连接手动操作手柄，适配手动、自动两种驱动模式，应用场景非常灵活。
