秘鲁工程学院立体徽标纪念摆件设计

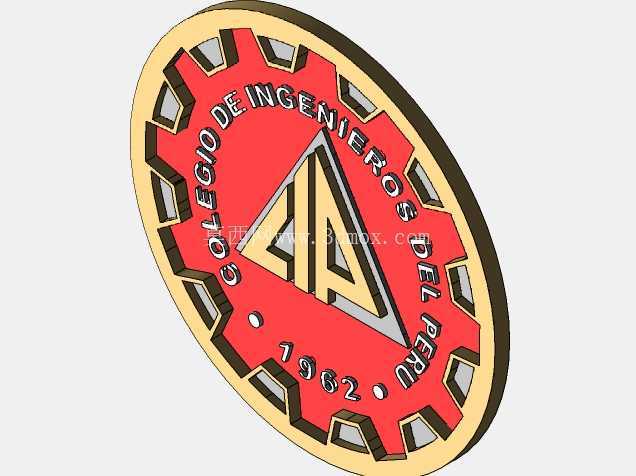

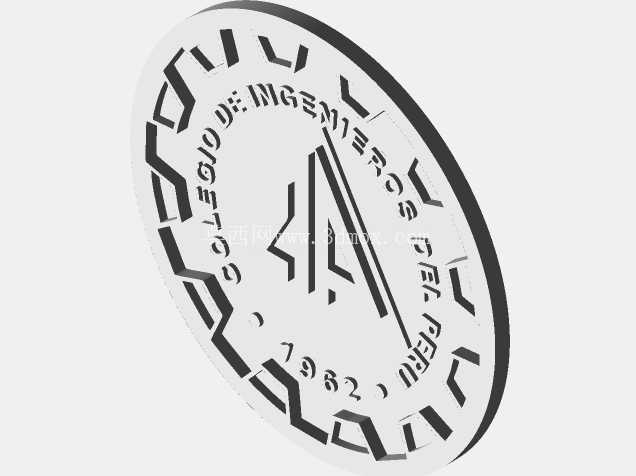

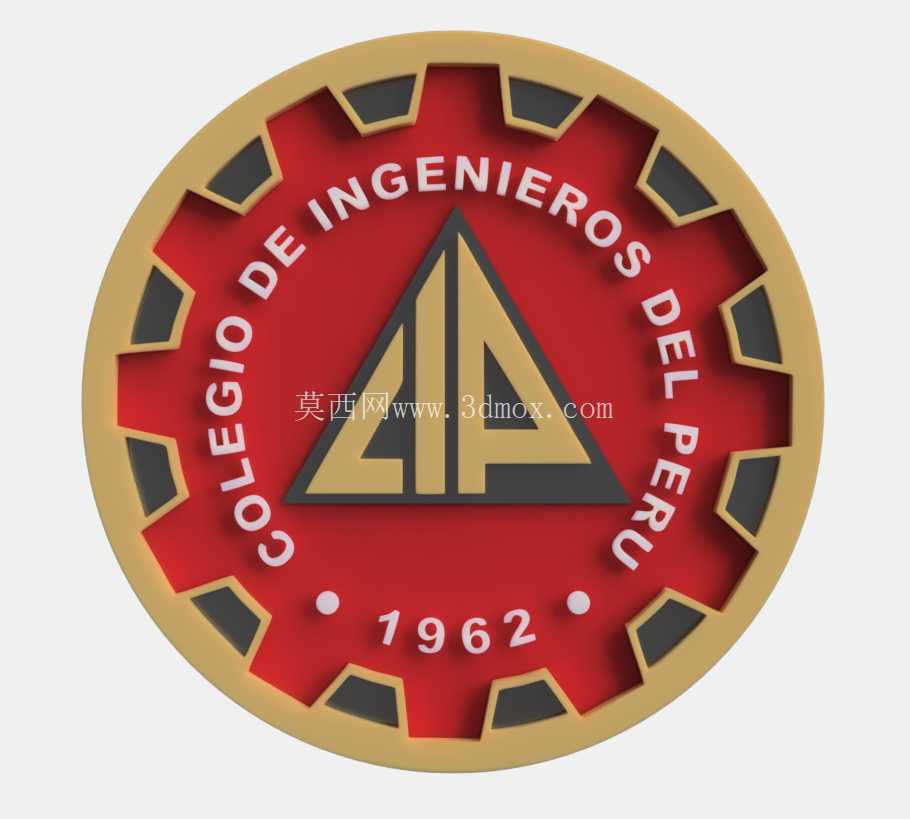

　　徽标中心区域采用三角形凸起结构作为核心视觉承载区，三角形内部的字母标识做了分层浮雕处理，最外层字母与红色基底形成1.2mm的高度差，中心三角区域的字母再额外抬升0.8mm，形成两层错落的立体层次，既保证了视觉上的辨识度，也避免了单层浮雕过于扁平、缺乏质感的问题。环形排布的院校名称文字沿外圆内侧做弧形排版，每个字母的凸起高度与外沿齿状结构保持齐平，文字边缘做了0.2mm的圆角过渡处理，避免打印过程中出现尖锐边角的层纹堆积问题，同时也能减少日常摆放过程中边角磕碰造成的掉漆、破损。底部的年份数字区域，在数字两侧设置了对称的圆形凸点作为装饰元素，两个凸点的直径与数字笔画宽度保持一致，平衡了底部区域的视觉重量，不会让年份数字显得过于孤立。这款立体徽标摆件的设计，最初是面向院校文化纪念场景的定制需求展开，核心用途是作为院校对外交流的伴手礼、校内荣誉表彰的纪念载体，同时也可作为校史陈列空间的展示展品，适配桌面摆放、展柜陈列等多种使用场景。从结构设计逻辑来看，整体采用圆形外轮廓作为基础形态，外沿设置等距分布的梯形凹凸齿状结构，这一设计并非单纯的装饰元素，一方面还原了徽标原始的视觉识别特征，另一方面在3D打印成型过程中，齿状结构的均匀分布能够平衡打印过程中的热应力分布，减少大尺寸平面打印容易出现的翘曲变形问题，提升成型良品率。

　　从安装与摆放的边界尺寸来看，整体徽标直径控制在120mm，整体厚度为8mm，背部设计有2mm深度的平整沉台，既可以直接放置在平面上作为摆件，也可以在沉台位置粘贴背胶或者安装磁吸件，适配墙面粘贴、金属面吸附等多种安装需求，沉台的平整度公差控制在0.1mm以内，保证粘贴或吸附时不会出现翘边、贴合不牢的问题。材质适配方面，设计阶段就考虑了不同3D打印工艺的成型特性，针对FDM工艺，所有凸起结构的最小壁厚都设置在1.5mm以上，避免打印过程中出现薄壁断裂、填充不足的问题；针对光固化工艺，所有镂空与凹陷区域的脱模斜度都设置在3度以上，减少脱模过程中对精细结构的损伤。

　　色彩分区设计上，红色基底区域、金色外圈与文字区域、黑色凹陷区域做了明确的结构分层，不同色彩区域之间存在0.3mm的高度差，既可以通过多色打印直接成型，也可以在单色打印后通过分色喷涂完成上色，高度差能够自然形成喷涂的遮挡边界，降低后期上色的遮罩难度，不需要额外制作复杂的喷涂治具。在细节处理上，所有凸起结构的顶面都做了微弧处理，而非完全的平面，这一设计能够避免光线直射下形成的大面积反光，让徽标的视觉质感更偏向金属冲压徽章的哑光效果，同时微弧顶面在打印过程中能够减少顶层填充的纹路显现，降低后期打磨的工作量。

　　徽标整体没有设置细小的悬空结构，所有外伸结构都有足够的支撑连接，打印过程中不需要添加大量的支撑结构，既减少了支撑材料的损耗，也避免了拆除支撑后在表面留下的打磨痕迹，降低后处理的工时成本。针对日常使用的耐用性需求，徽标的最外沿做了0.5mm的圆角包边，没有尖锐的外凸棱角，日常拿取、摆放过程中不会划伤接触面，也不会因为轻微磕碰导致外沿崩缺。从实际应用的拓展性来看，该结构设计可以通过调整尺寸参数，适配不同的使用需求，比如缩小至50mm直径可以制作成胸章、冰箱贴，放大至300mm直径可以作为墙面装饰标识，整体结构比例不需要做大幅调整，仅需要对应调整壁厚参数即可保证不同尺寸下的结构强度。
