Prusa i3 3D打印机适配大尺寸操作旋钮

在桌面级FDM 3D打印设备的日常操作场景中，设备前端的调节旋钮是用户交互频率极高的部件，从打印前的Z轴offset校准、料丝进退操作，到打印过程中的参数微调、菜单选择，都需要通过旋转旋钮完成指令输入。不少使用Prusa i3系列MK3、MK3S机型的用户都会遇到原厂旋钮尺寸偏小的问题，尤其是戴劳保手套操作、或者手部握持力度不足的场景下，小直径旋钮的旋转力矩传递效率低，转动时容易打滑，微调参数时很难精准控制旋转角度，反复调整不仅耽误打印准备时间，还可能因为旋钮操作不顺畅导致Z轴校准偏差，直接影响首层打印的附着效果。

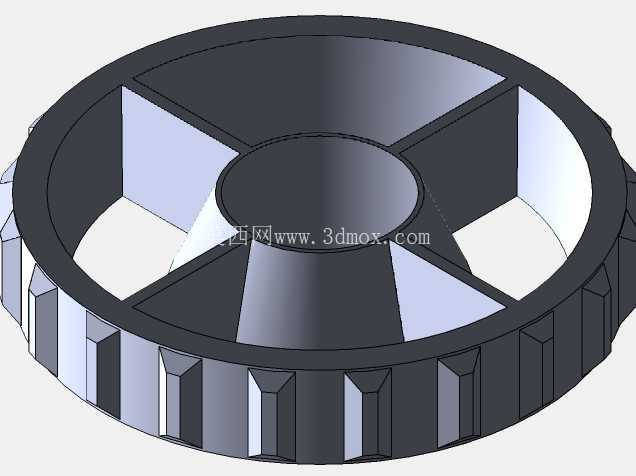

这款适配Prusa i3系列的备用旋钮，在设计之初就围绕实际操作的痛点做了针对性优化。首先是外形尺寸的调整，整体采用大直径圆盘式结构，相比原厂旋钮的握持直径放大了近一倍，旋转时的力臂更长，用户只需要施加很小的握持力就能带动旋钮转动，哪怕是指尖轻搭在旋钮边缘，也能顺畅完成旋转操作，不需要刻意用手指捏住旋钮侧面施力。旋钮的外圈做了周向均匀分布的棱柱式防滑齿结构，每个齿的侧面都做了小角度的拔模斜度，既方便3D打印过程中无需支撑直接成型，也能在旋转时增加手指与旋钮侧面的接触摩擦力，哪怕手上沾有少量打印时蹭到的PLA碎屑、或者少量润滑脂，也不会出现打滑脱手的情况。

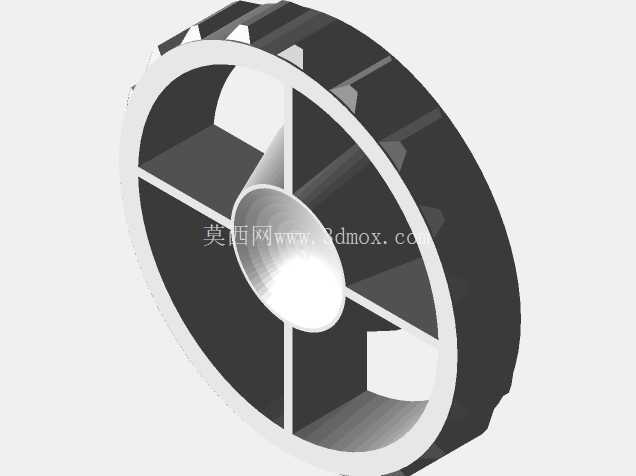

从结构设计来看，旋钮采用了中空辐条式的内部结构，中心位置是与设备编码器转轴匹配的安装孔位，孔位的尺寸公差按照桌面级3D打印的成型精度做了适配，打印完成后不需要额外做铰孔处理，就能直接套在原厂的编码器转轴上，依靠孔位与转轴的过盈配合实现固定，不需要额外打胶或者加装紧固螺丝，安装拆卸都很方便，后续如果需要维护设备主板，直接向外拔出旋钮即可，不会对编码器转轴造成额外损伤。内部的四根辐条将中心安装座与外圈握持环连接为整体，既保证了旋钮整体的结构刚性，旋转施力时不会出现外圈变形的情况，也最大程度减轻了旋钮的整体重量，不会因为旋钮自重过大给编码器转轴带来额外的径向负载，长期使用也不会出现编码器转轴偏移、操作手感变涩的问题。

设计时也考虑到了安装边界的适配问题，旋钮的整体厚度做了严格控制，安装后旋钮背面与设备前面板的间隙控制在1mm左右，既不会因为间隙过小摩擦前面板影响旋转手感，也不会因为间隙过大导致旋钮安装后出现晃动。需要注意的是，由于这款旋钮的直径比原厂旋钮更大，安装后会覆盖设备面板上原有的重置按钮位置，实际使用时可以根据自身操作习惯，将重置功能的触发逻辑调整到设备菜单内，或者将该按键的功能映射为电源开关触发，不会影响设备的正常功能使用。旋钮正面的辐条之间预留了平整的凹陷区域，用户如果有个性化标识需求，也可以在打印时嵌入不同颜色的耗材，或者后续粘贴标识，方便快速识别旋钮位置。

从实际使用场景来看，这款旋钮不仅适合日常频繁操作设备的打印工作室使用，对于手部操作灵活性不足的个人用户、或者需要戴手套操作的工业级打印场景，都能大幅提升旋钮操作的顺畅度，减少参数微调时的操作失误。整个零件的结构完全适配FDM工艺的打印要求，所有外露面都没有需要支撑的悬空结构，打印时不需要添加支撑材料，打印完成后只需要简单去除外圈的层纹毛刺，就能直接安装使用，不需要做额外的后处理。结构上的壁厚做了均匀化处理，所有位置的壁厚都控制在2mm左右，打印时不会因为壁厚差异过大出现缩印、翘曲的问题，哪怕是使用入门级桌面3D打印机，也能打印出精度合格、装配顺畅的成品零件。
