BNC同轴连接器母头结构三维设计

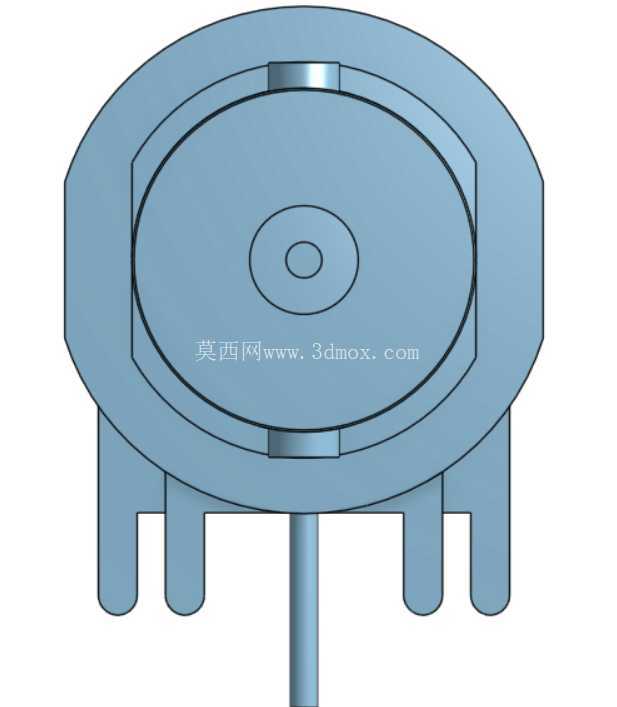

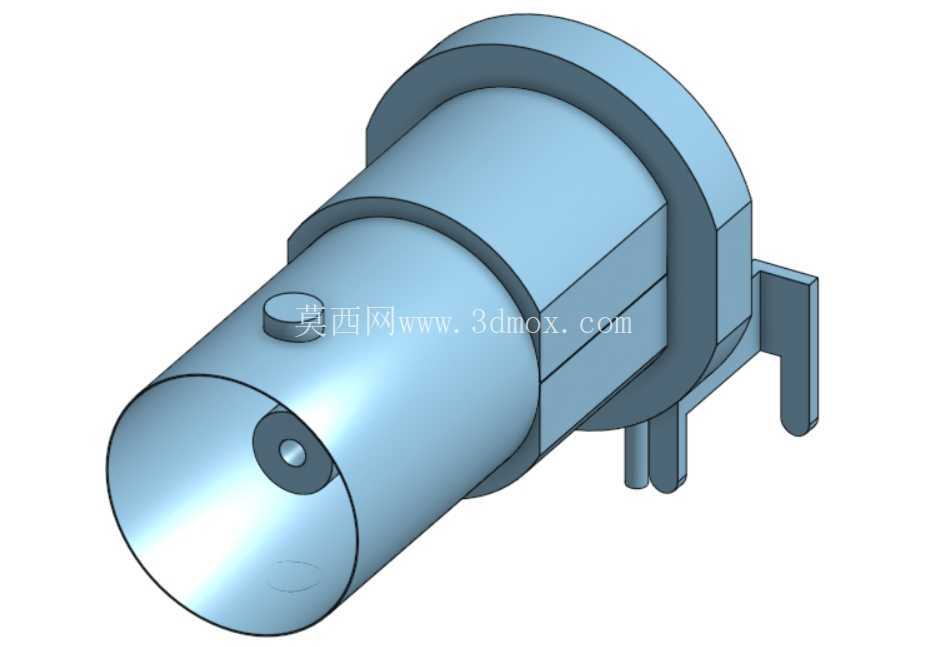

　　这款BNC母头连接件的三维结构设计，核心围绕射频信号传输场景的实际安装需求展开，日常多应用在示波器、信号发生器等测试仪器的信号接口端，也常见于早期以太网传输、安防监控视频线路的连接节点，承担同轴电缆与设备端的快速插拔、信号稳定导通的作用，是射频低频段信号传输场景里应用极广的接插件类型。从结构设计逻辑来看，整体采用阶梯式圆柱主体布局，最外侧的法兰盘结构是安装定位的核心边界，安装时法兰端面贴合设备面板，通过配套的卡接或者螺纹锁紧结构就能完成主体固定，不会出现使用过程中接口晃动、接触不良的问题。主体圆柱段内部预留了同轴插针的安装空腔，空腔的同轴度公差是设计时的核心管控点，直接决定公头插入后的接触阻抗匹配效果，要是同轴度偏差过大，会导致信号传输过程中出现回波损耗过大、信号衰减超标的问题，影响测试精度或者视频传输清晰度。前端的插合端做了导向倒角处理，公头插入时不需要刻意精准对位，顺着倒角就能顺利滑入配合位置，配合侧壁的卡口卡槽结构，插入后旋转一定角度就能完成锁紧，哪怕设备处于轻微振动的使用环境下，也不会出现接头松脱的情况。

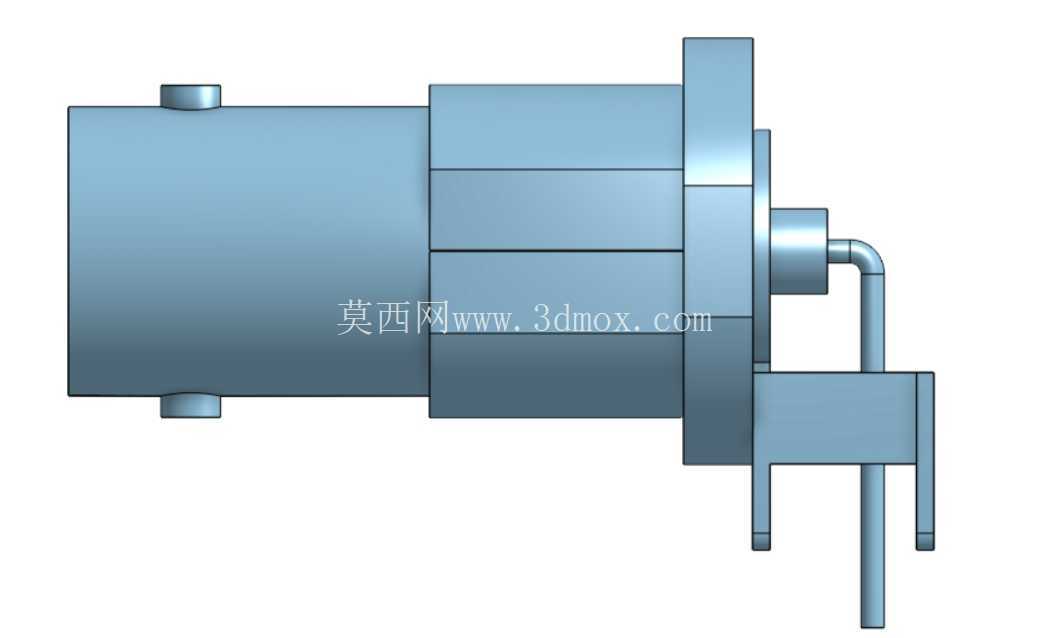

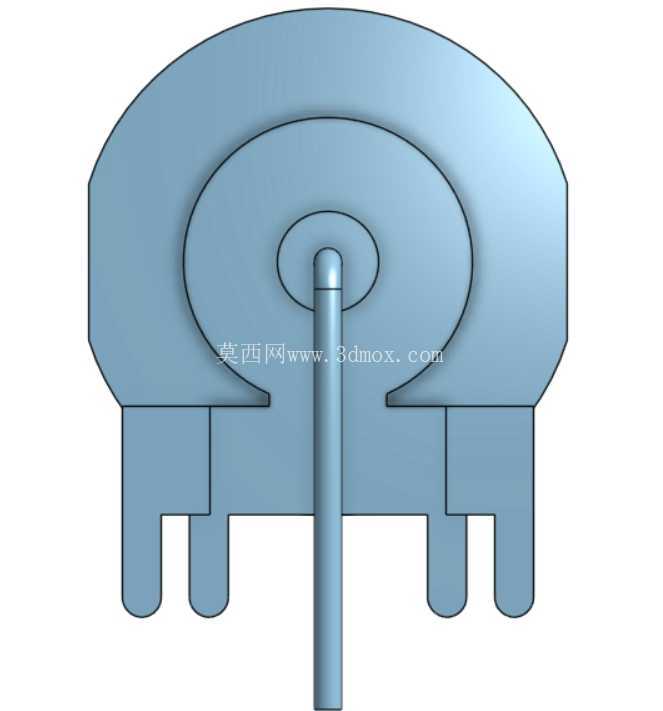

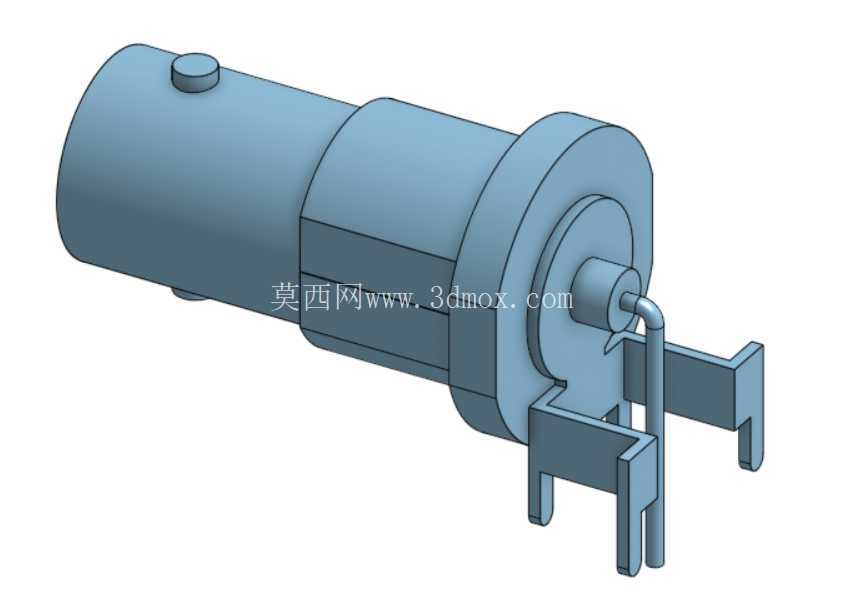

　　尾部的出线端设计了分叉式的固定脚结构，一方面可以在焊接同轴线缆的时候，将线缆的屏蔽层与固定脚压接导通，实现可靠的屏蔽接地，避免外界电磁干扰串入信号通路；另一方面分叉结构可以包裹住线缆的外护套，增强线缆与接头连接位置的抗弯折能力，日常使用中反复弯折线缆也不容易在接头根部出现线芯断裂的问题。主体侧面预留的小凸台结构，是装配时的定位止口，在将接头压入设备面板安装孔的时候，这个凸台会卡入面板对应的定位槽内，防止锁紧螺母的时候整个接头跟着转动，导致内部接线扭断。

　　从安装边界尺寸来看，主体圆柱段的外径适配行业通用的BNC接头面板开孔尺寸，不需要针对这个接头单独定制开孔，替换现有设备上的同类型损坏接头时可以直接适配，法兰盘的厚度控制在常规面板安装的允许范围内，不会出现安装后接头突出面板过多或者凹陷过深影响插拔的问题。尾部固定脚的张开尺寸匹配常用的SYV-50-3等规格同轴电缆的外径，压接后不会出现线缆松动的情况。设计过程中没有做多余的异形结构，所有回转面都采用同轴布局，既方便后续机加工或者压铸生产时的模具制作，也能保证各部分结构的位置精度，减少生产过程中的尺寸超差报废率。

　　插合端的卡口槽位置和深度完全符合BNC接头的通用尺寸规范，和市面上所有标准BNC公头都能实现兼容互配，不会出现定制接头只能搭配专用公头使用的局限性。内部接触件的安装槽尺寸预留了足够的弹性变形空间，公头插针插入后，接触弹片可以保持稳定的接触压力，多次插拔后也不会出现接触压力不足导致的接触电阻升高问题。绝缘介质的安装位置在主体空腔内做了限位台阶，装配时绝缘件压入到台阶位置就到位，不会出现绝缘件移位导致内外导体短路的问题。整个结构没有多余的冗余设计，每一处结构都对应实际使用中的功能需求，不管是做接插件的结构验证，还是做设备面板的接口布局干涉检查，这个三维模型都能提供准确的结构参考，建模时的尺寸都是参考实物测量的近似值，完全满足常规结构设计、装配模拟的使用需求。
