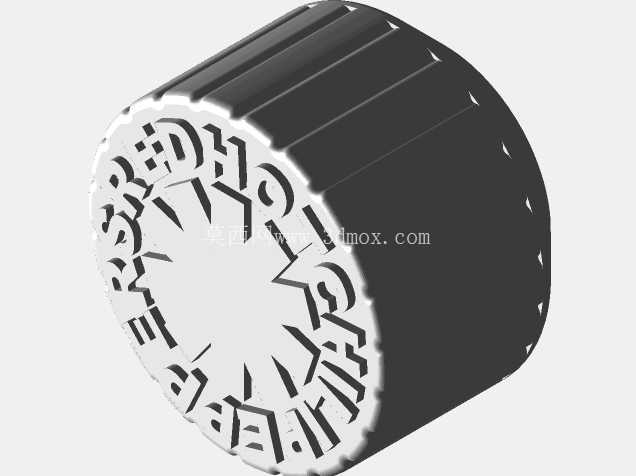

带环形标识滚花结构的压铸件端盖

　　从结构本身来看，这个端盖采用圆柱直身主体设计，外壁做了等距分布的轴向直滚花，滚花的齿高控制在0.3-0.5mm区间，齿间距1.2mm左右，这个参数是经过实际手动操作验证的，齿太浅的话手上沾有油污或者调料残留时很容易打滑，齿太高又会在压铸成型时出现填充不满、脱模拉伤的问题，而且握持时会有明显的硌手感，不符合日常频繁拧动的使用场景。端面的环形标识区域做了下沉0.2mm的凹槽设计，标识字符直接在压铸模具上做蚀刻成型，不需要后续二次印刷或者激光打标，批量生产时能省掉一道后处理工序，字符的笔画宽度控制在0.8mm以上，避免压铸时铝液填充不到位出现断笔缺角的问题，字符区域的外围留了1.5mm宽的平整密封边，用来和容器端口的密封垫圈贴合，保证拧紧后的密封性能，不会出现内容物渗漏的情况。日常做小型密封腔体配套结构设计时，这类带环形标识的滚花端盖是很常见的配套零件，很多手持调味容器、小型密封储料筒、便携试剂瓶的端口密封都会用到这类结构，之前做餐饮配套小型耗材的结构方案时，就碰到过类似的端盖选型需求，当时客户要求端盖既要满足手动拧动的防滑需求，还要在端面预留品牌标识的成型位置，同时要适配压铸工艺的批量生产要求，不能有太复杂的侧抽结构，尽量简化模具加工难度。设计这类压铸件端盖的时候，首先要考虑的是和配套容器端口的安装配合边界，端盖的内螺纹尺寸要和容器口的外螺纹严格匹配，螺纹的公差带选6H/6g的间隙配合，既不会因为公差太小拧动卡顿，也不会因为间隙太大出现滑牙、密封不严的问题，端盖的内孔深度要比容器口的外螺纹长度多1mm，给密封垫圈预留足够的压缩空间，垫圈的压缩量控制在20%-30%区间，这个压缩比下丁腈橡胶或者食品级硅胶垫圈的密封寿命最长，不会因为长期压缩出现永久变形失去密封效果。

　　外壁的滚花结构除了防滑之外，还有一个很实际的作用，就是在自动化装配线上可以作为视觉定位的特征，输送线上的视觉相机可以通过识别滚花的等距齿形来判断端盖的朝向，保证端面标识始终朝向预设的方向，不需要额外增加定向机构，能简化装配线的结构设计。另外压铸工艺的成型特性也要在设计阶段就考虑进去，整个端盖的壁厚要尽量均匀，主体壁厚控制在1.2mm左右，太厚的地方容易出现压铸缩孔，影响结构强度，太薄的地方铝液填充困难，容易出现缺料，所有的转角位置都做R0.5mm的圆角过渡，避免压铸时出现应力集中导致的零件开裂，也能减少模具转角位置的磨损，延长模具的使用寿命。端盖的开口位置做了0.2mm的内倒角，方便装配时快速对准容器口的螺纹，不会因为端口的毛刺刮坏密封垫圈，也能提升手动拧动时的导入顺畅度，不需要刻意对准就能顺利拧上第一圈螺纹。之前做同类零件测试的时候，还碰到过滚花方向的问题，一开始选了网纹滚花，结果压铸脱模时零件很容易卡在模具的型腔里，需要更大的顶出力，还会在滚花表面留下顶杆痕迹，后来改成轴向直滚花之后，脱模阻力小了很多，零件的表面质量也更好，而且直滚花的防滑效果对于手动拧动的场景来说完全足够，加工模具的时候也比网纹滚花更简单，不需要做交叉的滚花纹路，电极加工的难度更低。

　　端面的标识区域下沉设计还有一个好处，就是日常使用过程中标识不会被摩擦磨损，因为标识在下沉的凹槽里，平时端盖放在桌面上或者和其他物体摩擦的时候，接触的都是外围的平整密封边，不会磨到凹槽里的字符，能保证标识长期清晰可读，不会因为使用时间长就出现标识模糊的情况。这类端盖的材质一般选用ADC12压铸铝合金，这种材质的压铸流动性好，成型精度高，而且表面做阳极氧化或者喷塑处理之后有不错的耐腐蚀性，接触食品类内容物的时候只要做符合食品接触要求的表面涂层就可以满足使用要求，重量也比塑料端盖更有质感，比不锈钢端盖成本更低，批量生产的性价比很高。

　　在做三维建模的时候，要特别注意滚花特征的简化处理，如果是做整机装配的干涉检查，不需要把每一个滚花齿都画出来，只需要在圆柱外壁标注滚花的参数就可以，不然会让整个装配体的文件变得很大，转动缩放的时候卡顿，只有在做零件本身的工艺分析或者模具设计的时候，才需要把滚花和端面标识的细节特征做出来，方便后续的模具分模和电极加工。另外端盖的内螺纹如果是压铸直接成型的话，要注意螺纹的牙型不要做的太尖，预留0.1mm的加工余量，压铸之后再做一次攻丝处理，保证螺纹的配合精度，如果是小批量生产也可以直接压铸出底孔，后续全部攻丝成型，虽然多一道工序，但是螺纹的质量更稳定，不会出现压铸螺纹的错牙、缺牙问题。
