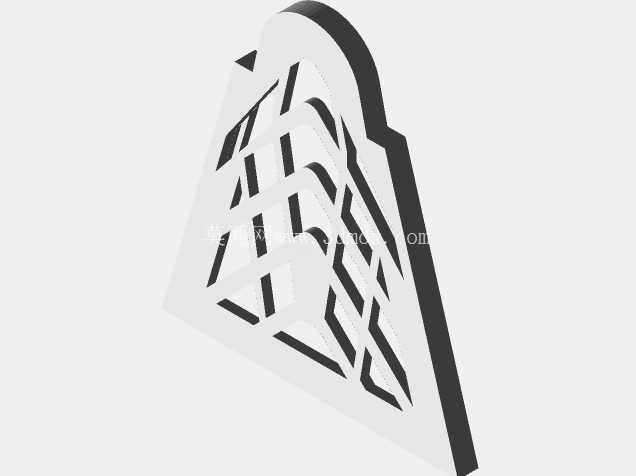

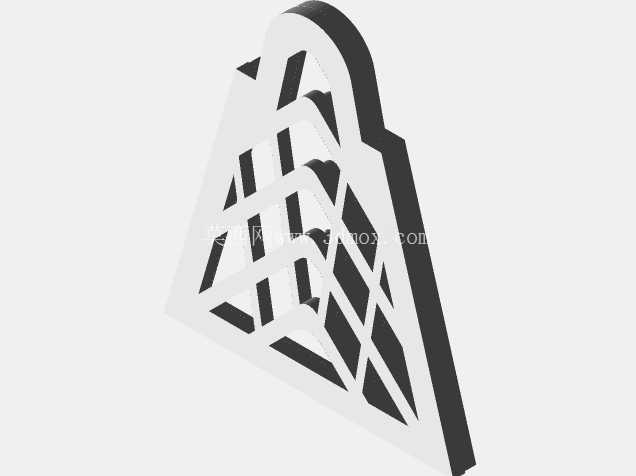

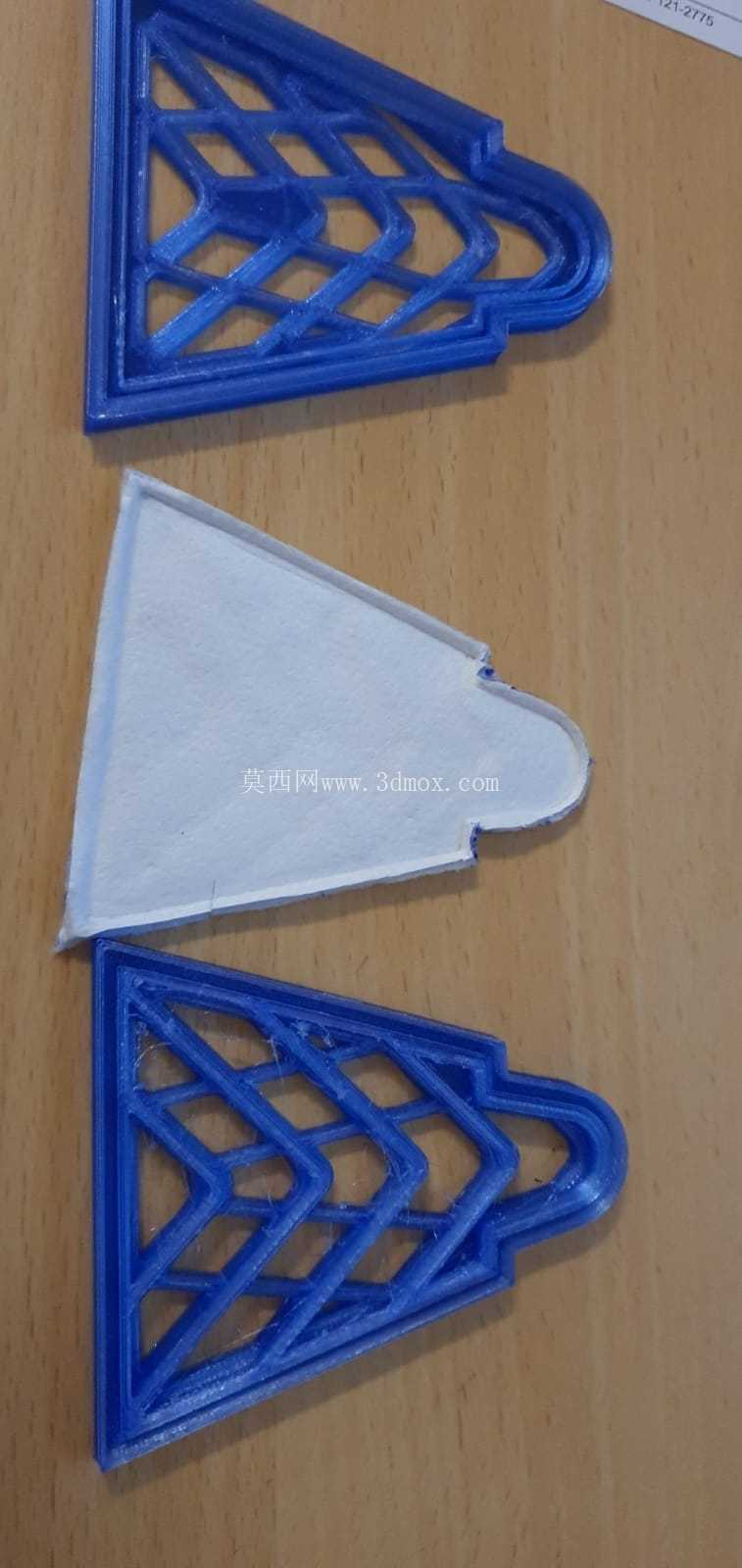

镂空三角结构原型过滤构件

在流体输送与介质净化的实际工况里，这类带规则镂空的三角构型过滤构件，常被嵌入小型流体通路的节点位置，承担初级拦截杂质的作用，区别于平面滤网的平铺结构，三角立体构型能在有限的安装空间里拓展更大的有效过滤面积，同时自身的结构刚度也能适配一定压力下的流体冲击，不会轻易出现滤网形变导致的过滤间隙变大问题。从实际应用场景来看，这类构件多用于小通径的气路、润滑回路或者小型化工流体管路中，安装位置通常在管路接头、阀组入口或者小型动力元件的进液端，用来拦截管路加工残留的金属碎屑、密封件磨损产生的橡胶颗粒以及流体介质中裹挟的固态杂质，避免杂质进入后续精密元件造成卡滞、磨损或者流道堵塞。

设计这类构件的时候，首先要考虑的是安装边界的适配性，三角构型的斜边角度需要和安装位的楔形卡槽完全匹配，保证安装后不会因为流体冲击出现移位，构件的整体厚度要控制在卡槽的深度范围内，避免安装后出现突出或者密封不严的问题。镂空格栅的排布不是随意设置的，每一条格栅的宽度、格栅之间的间隙尺寸，都要结合过滤精度要求和流体通流阻力来平衡：间隙过小会导致流阻变大，影响介质输送效率，还容易快速堵塞增加维护频次；间隙过大则达不到预期的杂质拦截效果，失去过滤作用。格栅的走向顺着三角构件的斜边排布，一方面是顺着流体进入的方向引导介质分流，减少正面冲击带来的结构载荷，另一方面也能让拦截下来的杂质顺着格栅斜面滑落到构件底部的容杂区域，避免杂质直接堵在格栅网面上缩短连续工作时长。

从结构强度角度考虑，三角构型本身具备较好的结构稳定性，三个侧边的边框做了加厚处理，边框的过渡位置做了小圆角过渡，避免压铸成型的时候出现应力集中，也能减少安装过程中磕碰导致的边角崩缺。镂空格栅和边框的连接位置做了微小的圆角过渡，不会出现直角连接的应力薄弱点，在承受流体脉冲压力的时候，不会出现格栅从边框连接处断裂的问题。构件的表面没有多余的凸起或者凹槽，整体光滑平整，一方面是压铸成型后便于脱模，减少后续打磨修整的工作量，另一方面光滑的表面也不容易残留杂质，日常维护的时候用压缩空气反吹或者清洁液冲洗就能快速清理掉附着的杂质，不需要复杂的拆解清洁流程。

在实际选型适配的时候，需要先确认安装位的楔形槽尺寸，包括槽的深度、开口宽度以及卡槽的倾斜角度，保证构件放入后能和卡槽完全贴合，周边的密封件能均匀受压，不会出现旁通漏流的情况。还要结合管路的工作压力、介质特性来确认构件的材质适配性，压铸成型的构件可以根据介质腐蚀特性选择不同的压铸材料，应对弱腐蚀、润滑介质或者普通空气环境都能有对应的材质选项。另外，格栅的间隙尺寸要匹配后续元件的最小运动间隙，保证拦截的杂质尺寸不会小于后续元件的配合间隙，避免杂质穿过滤网造成元件损伤。这类立体过滤构件相比平面滤网，在相同安装通径下的有效过滤面积能提升40%以上，同时结构自身的支撑性更好，不需要额外增加支撑骨架就能承受常规管路的工作压力，能减少整体安装空间的占用，适合在结构紧凑的小型流体设备中使用。
