120升螺纹接口液压吸油过滤元件

　　在液压系统的日常运维与整机设计环节，吸油过滤元件的选型与结构合理性，直接决定了液压泵的使用寿命与整套系统的运行稳定性，这款120升规格的吸滤元件，主要适配中小型液压站、工程机械液压油箱的吸油端安装场景，可在油液进入液压泵之前完成前置拦截，避免油箱加工残留的金属切屑、密封件磨损碎屑、油液氧化析出的胶状杂质进入泵体造成配流盘拉伤、齿轮磨损或者阀芯卡滞故障。从结构设计来看，该元件采用折波式滤材作为核心过滤层，褶皱排布的结构可以在有限的筒状空间内最大化拓展有效通流面积，相比同体积的平面滤材结构，通流能力提升40%以上，同时可以降低吸油阻力，避免液压泵吸空引发的气蚀、噪声过大问题；滤材外侧设置的金属护网可以在油液流动冲击、油箱内压力波动时为滤材提供刚性支撑，避免滤材受压差作用出现变形、破损，导致过滤失效。

　　元件两端的密封端盖采用一体化压合结构，一端设置NPT标准内螺纹接口，可直接与液压泵吸油口的外螺纹管路对接，无需额外设计转接法兰，安装时只需确认螺纹旋合深度满足密封要求，搭配对应规格的密封垫圈即可完成装配，有效减少现场安装的加工工作量；端盖与滤材衔接处采用密封胶圈压合，可避免未经过滤的油液从装配缝隙处短路流入泵侧，保证所有进入泵体的油液都穿过滤材完成过滤。从安装边界来看，该元件整体为圆柱状结构，安装时需在油箱内部预留对应长度的轴向安装空间，径向方向需与油箱侧壁、油箱内设置的隔板、液位计安装位保持至少20mm的间隙，避免元件安装后与其他结构发生干涉，同时要保证滤材整体浸没在油箱最低工作液位以下，防止吸油过程中吸入空气造成系统噪声增大、执行元件动作爬行问题。

　　在实际选型匹配时，需要结合液压泵的额定流量匹配元件的通流能力，这款120升规格的元件适配流量不超过120L/min的液压系统，若系统流量过大，会导致吸油阻力超过允许阈值，长期运行会加速液压泵的磨损；日常维护过程中，可根据油液污染度等级定期拆检或更换滤芯，拆换时只需松开螺纹连接即可将元件从吸油管路端取下，无需对油箱整体结构进行拆解，维护操作便捷。该过滤元件的滤材精度适配常规液压系统的吸油端过滤要求，可拦截100μm以上的固体颗粒杂质，既可以满足液压泵的入口防护需求，又不会因为过滤精度过高造成吸油阻力过大，平衡了过滤效果与通流性能的矛盾；折波滤材的均匀排布设计，可让油液穿过滤材时的流速分布更均匀，避免局部流速过快造成杂质嵌入滤材深层造成堵塞，延长元件的单次使用周期。

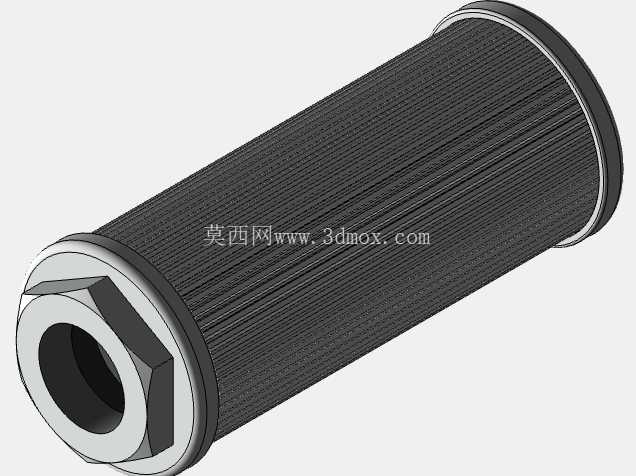

　　在三维建模过程中，该模型完整还原了折波滤材的纹理特征、端盖的六角拆装结构、螺纹接口的尺寸细节，可直接用于液压站三维装配的干涉检查、管路布局模拟，也可用于液压系统教学演示、维护手册的配图制作，帮助设计人员在方案阶段就确认安装空间是否充足，避免后期加工装配时出现结构干涉问题。针对不同的应用场景，该结构还可以根据实际需求调整滤材的过滤精度、接口螺纹规格，适配不同流量等级、不同安装空间的液压油箱使用需求，比如在润滑系统、冷却循环油路中也可采用同款结构的过滤元件，完成油液的前置净化，保护下游的润滑部件、冷却元件不受杂质磨损。
