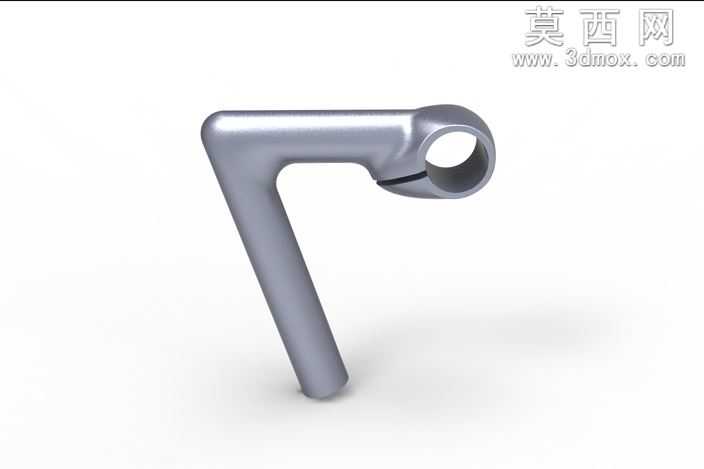

自行车L型一体把立结构三维设计

本作品为自行车L型一体把立的三维建模设计，建模阶段依托Rhino软件完成全参数化曲面构建，首先根据自行车把立的实际安装尺寸确定基准坐标系，先绘制把立与前叉舵管配合的竖直段圆柱轮廓，再通过G2连续曲面过渡构建横向弯折段，保证弯折处的曲面顺滑无棱角，避免应力集中的结构缺陷。在把立上端与车把配合的环装夹持结构处，特意设计了开口式锁紧槽结构，建模时精准控制槽口宽度与夹持环的壁厚，既保证夹持时的形变余量，又兼顾整体结构强度。材质渲染阶段采用哑光磨砂金属材质，模拟铝合金锻造把立的真实质感，调整材质的粗糙度、金属度参数，还原金属表面细微的颗粒纹理，同时在弯折处添加柔和的环境反光，凸显一体成型结构的流畅线条。结构设计上充分考虑实际使用需求，竖直段的直径匹配常规自行车前叉舵管的通用尺寸，横向夹持环的内径适配标准公路车、山地车的车把直径，开口槽处预留了锁紧螺丝的安装位，建模时对安装位做了沉孔处理，保证螺丝安装后表面平整无凸起。设计思路围绕轻量化与结构强度的平衡展开，整体采用等壁厚设计思路，在弯折受力较大的区域适当增加壁厚，在非受力区域做适度的减薄处理，既控制整体重量，又能满足骑行过程中承受转向、颠簸载荷的强度要求。建模过程中反复校验各部分的配合公差，保证把立与前叉、车把的装配间隙处于合理范围，避免出现装配干涉的问题，渲染阶段采用纯白背景搭配柔和的漫射光照，清晰展现把立的整体形态与结构细节，完整还原了这款一体把立的工业设计质感与结构特征。
