自行车44齿超轻四爪牙盘片三维设计

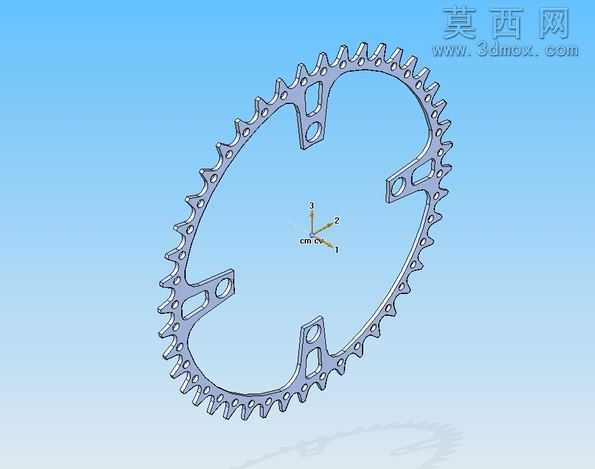

本作品为自行车传动系统用44齿超轻牙盘片三维模型，建模阶段采用Solid Edge软件完成全参数化设计，首先以齿形啮合规范为基准，通过渐开线方程精准绘制单齿轮廓，阵列生成44个连续啮合齿形，保证齿距、齿高参数完全匹配自行车链条啮合尺寸，避免传动过程中出现跳齿、卡链问题。结构设计上采用四螺栓安装定位结构，对应中轴盘爪的安装孔位做了精准的位置公差约束，盘体主体采用大镂空减重设计，在盘片非受力区域开设多处异形镂空槽，同时在盘片与曲柄连接的爪位处做了加厚过渡处理，通过有限元受力分析优化壁厚分布，在保证盘片抗踩踏扭矩强度的前提下最大化去除冗余材料，实现超轻量化的设计目标。材质设定阶段，为还原真实产品质感，盘片主体赋予7075铝合金材质，调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，齿尖啮合区域做轻微的磨损质感处理，安装孔位赋予不锈钢材质表现衬套的金属光泽。渲染阶段采用淡蓝色渐变背景，搭配三维坐标系标识明确模型的空间定位，通过三点布光方案突出盘片的轮廓层次感，清晰展现齿形细节、镂空结构与安装位的结构特征。设计过程中重点考量了骑行场景下的受力特性，盘片外缘做了轻微的倒角处理，既减少链条啮合时的摩擦阻力，也避免锐边对链条造成额外磨损，四个安装爪位的加强筋结构与盘片主体做顺滑的曲面过渡，消除应力集中隐患，整体模型结构完整，尺寸参数符合公路自行车单盘传动系统的装配标准，可直接用于产品结构验证、3D打印样件制作或骑行配件的设计参考。
