六角螺丝刀刀头收纳整理支架结构

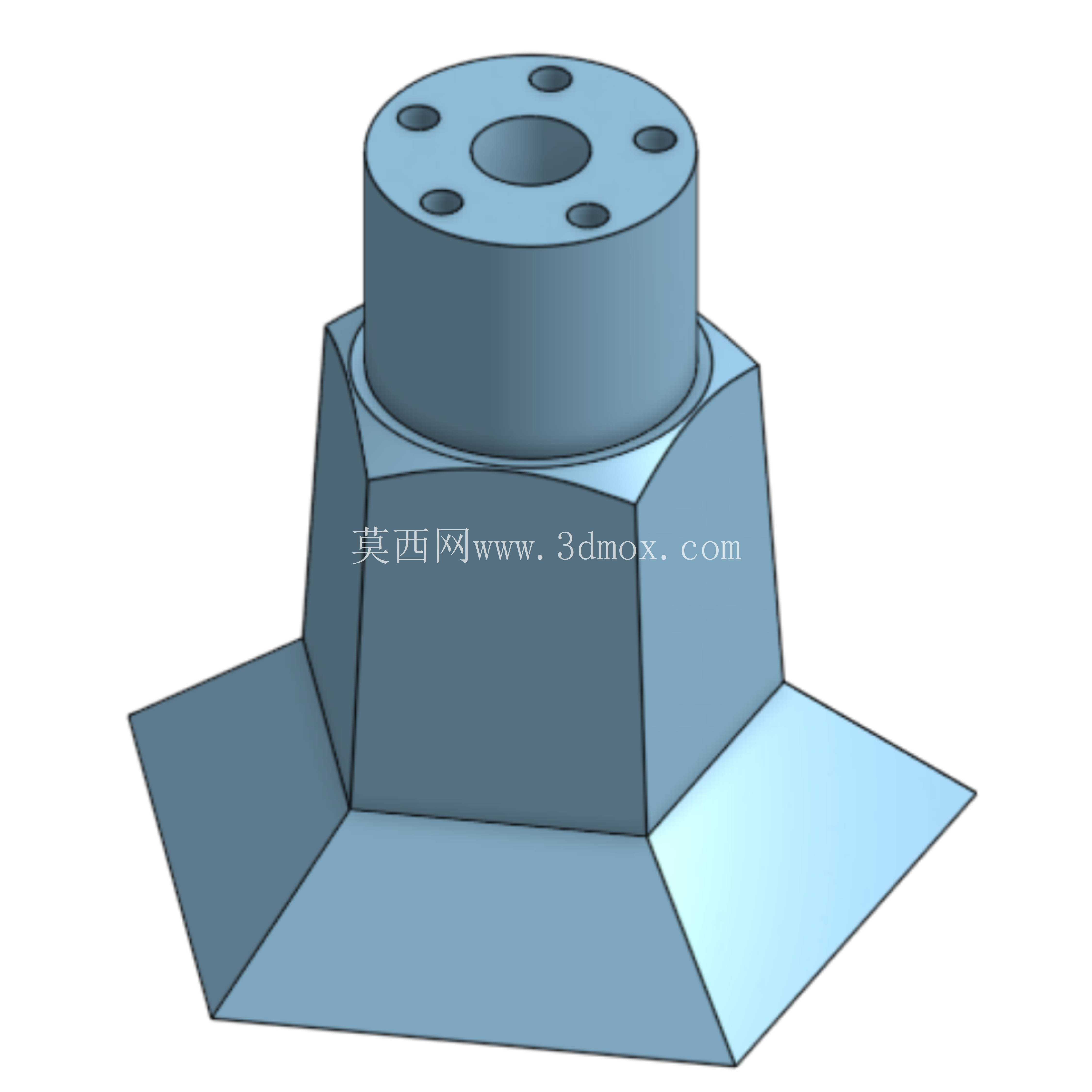

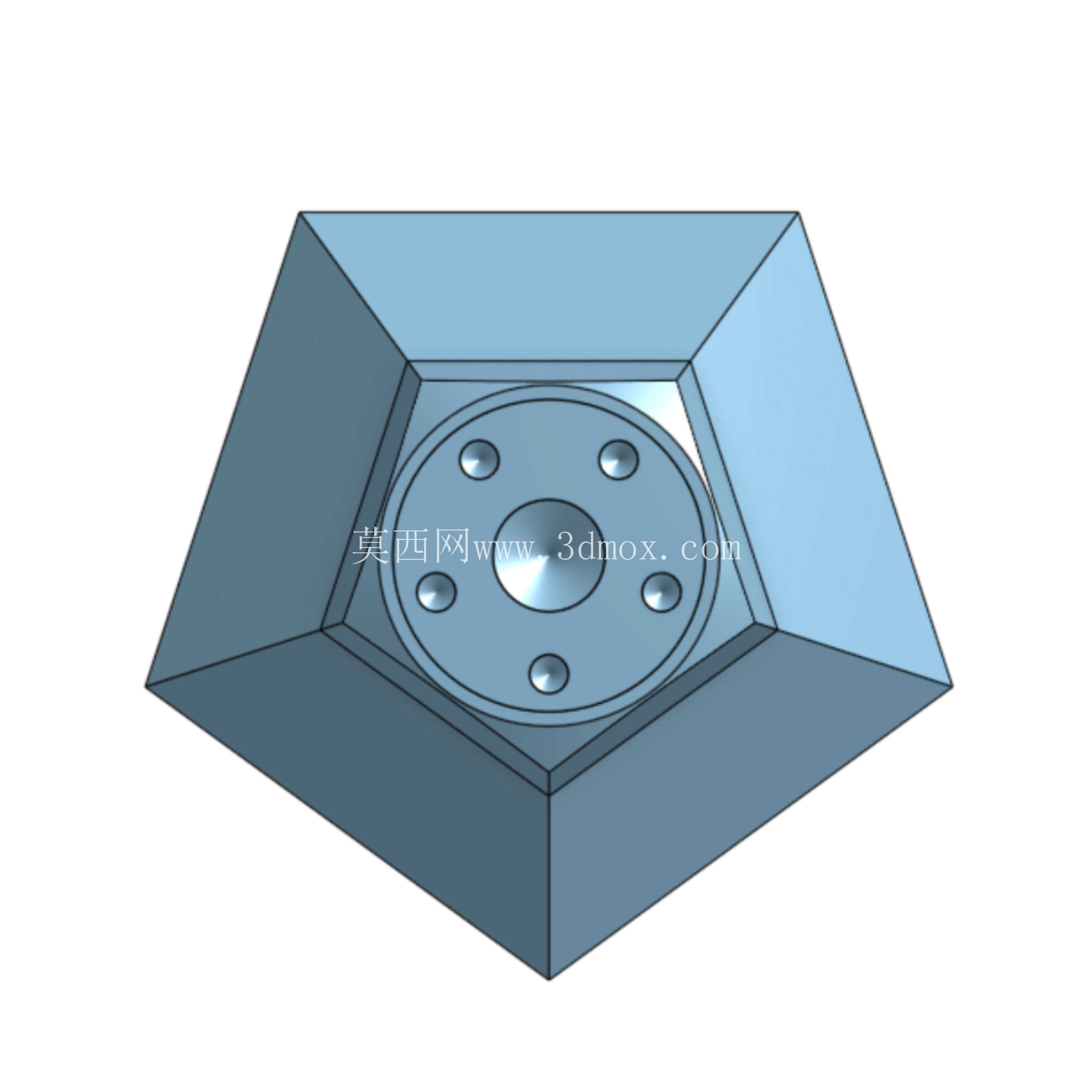

　　这款六角结构的螺丝刀刀头与手柄整合支架，正是针对这类桌面级工具收纳痛点做的结构优化，整体采用下宽上窄的承力结构，底部为向外延展的六角形支撑边，三个方向的延展面直接与桌面贴合，不需要额外的固定件就能实现稳定放置，即使在取用批头时施加侧向的按压力，底座也不会出现侧翻滑移的问题，支撑边的延展长度控制在合理范围，不会过度占用桌面的操作空间，同时六角形的中部主体刚好匹配螺丝刀手柄的六角防滑卡位，将常用的螺丝刀主手柄直接卡入中部的六角型腔中，手柄不会发生滚动，拿取时不需要调整握持角度，直接就能取出使用。在日常装配维修、精密组装、电子调试、小零件加工的作业场景中，手动螺丝刀配套的批头、短钻头类耗材往往因为体积细小、规格繁多，极易出现混放丢失、取用翻找耗时的问题，传统的批头收纳盒多为翻盖式塑料盒，虽然能实现分类存放，但取用过程需要开盒翻找，无法实现作业过程中随取随放的高频使用需求，尤其在流水线工位、桌面维修台这类空间有限、操作节奏快的场景下，开放型的立式收纳支架的实用性远高于封闭收纳盒。

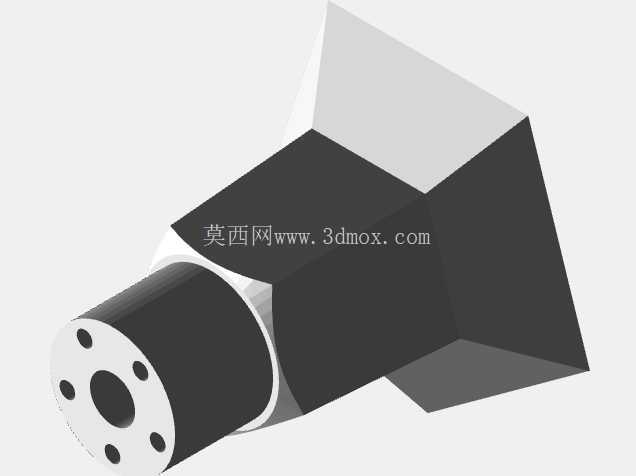

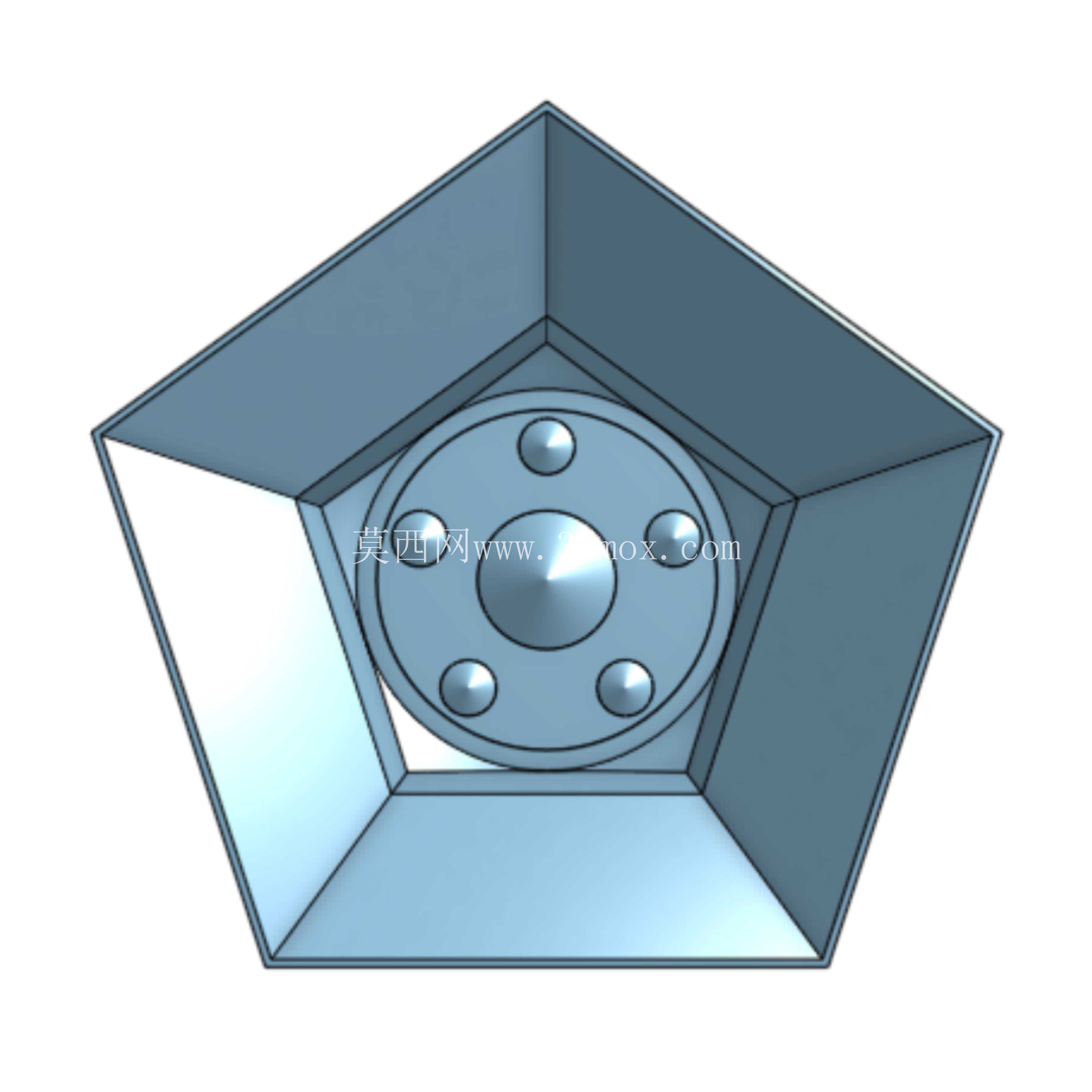

　　顶部的圆柱形转接塔是核心的批头收纳区域，端面均匀分布六个批头插孔，中心预留大尺寸通孔用于放置加长杆或者大规格转接头，插孔的内径匹配常规1/4英寸六角批头的标准尺寸，对应日常使用频率最高的PH1、PH2十字批头，SL4、SL5一字批头，以及H3、T10、T15内六角、梅花批头的尺寸，每个插孔的深度做了限位设计，批头插入后不会完全掉入孔内，露出的端部足够手指捏取拔出，不需要额外借助工具撬取。底座的侧面平面预留了刻度标识区域，可以直接印刷或者激光雕刻对应插孔的批头规格标识，拿取时不需要反复核对批头型号，减少错拿的概率。

　　整个结构采用模块化设计思路，中部的六角型腔、顶部的批头塔、底部的支撑底座三个部分可以拆分组合，如果只需要收纳批头，可以单独使用顶部的圆柱塔搭配小型底座，如果需要整合手柄收纳，就加装中部的六角连接段，用户可以根据自己的工具数量灵活调整组合形态，不需要更换整套收纳装置。从安装边界来看，整个支架的最大外轮廓尺寸控制在掌心可握持的范围，底部支撑面的最大对角线长度不超过100mm，放置在工作台边缘、工具挂板下方的置物台、甚至小型维修垫的边角位置都不会干扰正常的操作空间，整体的垂直高度控制在80mm以内，不会遮挡操作人员的视线，拿取批头时手臂不需要大幅移动，刚好处于手部自然下垂的操作半径内。

　　结构的壁厚做了均匀化处理，不管是采用3D打印的FDM工艺制作，还是采用注塑工艺开模量产，都不会出现壁厚不均导致的缩痕、变形问题，所有的转角位置都做了R2左右的圆角过渡，没有尖锐的棱角，避免拿取时划伤手部，插孔的入口位置做了15度的导入倒角，批头插入时不需要精准对位，顺着倒角就能滑入孔内，单手操作就能完成批头的归位。相比传统的磁吸式批头座，这种插孔式结构不需要依赖磁力，对于非铁磁性的不锈钢批头、绝缘批头也能实现稳定收纳，不会因为磁力不足导致批头掉落，同时也不会因为长期接触磁化批头，导致周边的精密电子元件被磁化影响精度。在实际的工位应用中，这类支架可以直接放置在装配工位的右手边操作区，操作人员更换批头的时间可以缩短60%以上，不需要在零件盒里翻找对应规格，也不会出现批头掉落到地面、设备缝隙里的情况，六角形的底座外形也和常规的螺母、六角零件的视觉风格统一，放在机械加工、维修的工作台上不会显得突兀，支撑底座的平面还可以临时放置小螺丝、垫片这类细小零件，作为临时的零件承托面使用，拓展了工位的零散零件放置功能。
