压铸模具用带外螺纹阶梯式衬套结构

在压铸生产的工位场景里，这类带外螺纹段的阶梯衬套是模具浇注系统、顶出机构里常用的易损配套零件，日常作业中主要承担两个核心作用：一是作为运动副的耐磨承载面，减少顶杆、冲头这类往复运动零件和模具模板之间的直接摩擦，把滑动磨损集中在可快速更换的衬套上，避免模板本体磨损失效后需要大面积焊补、重新镗孔的高额维修成本；二是作为定位导向元件，保证往复运动的杆件在高频次合模、开模动作里保持稳定的同轴度，避免杆件偏载卡滞、拉伤成型工件表面。

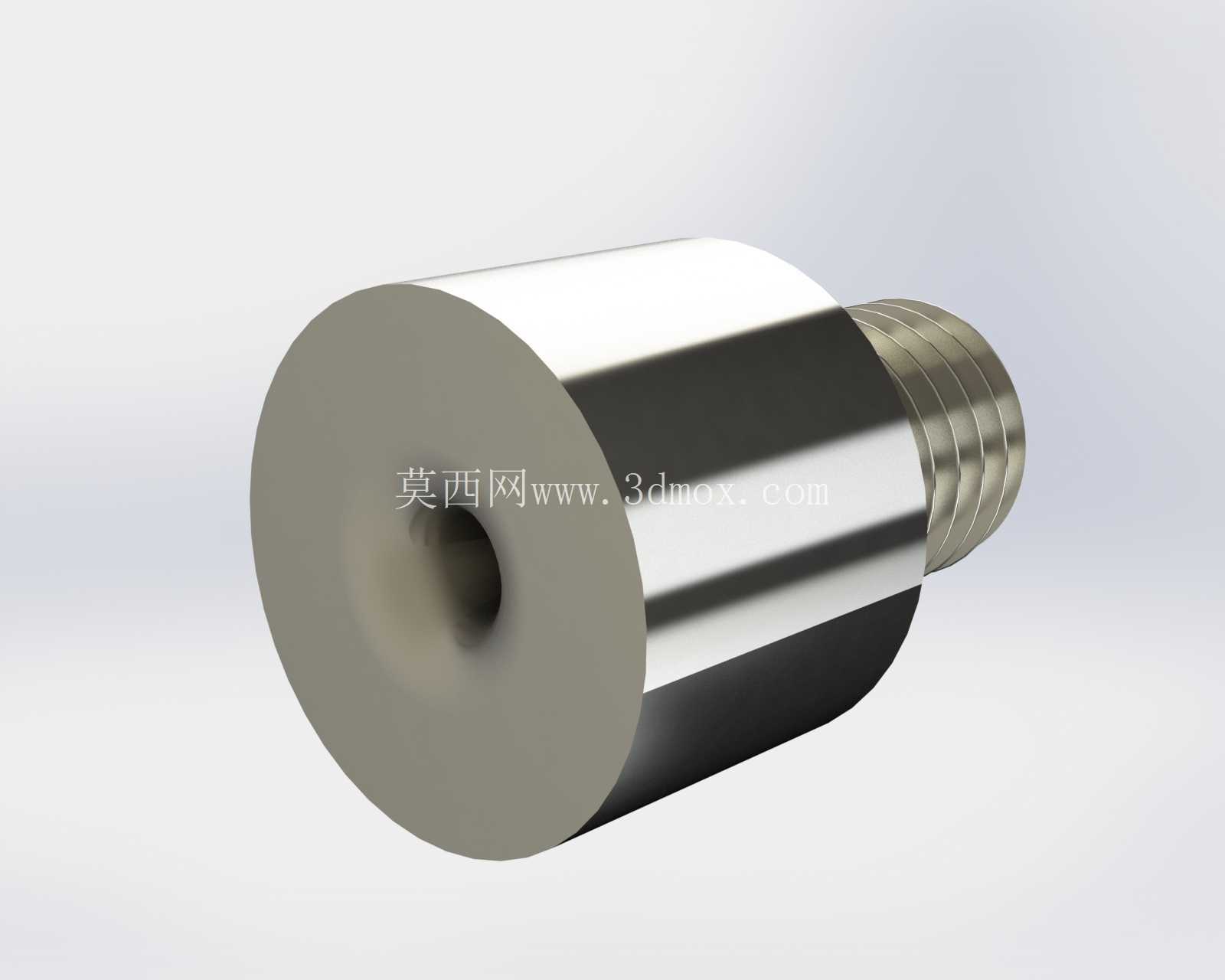

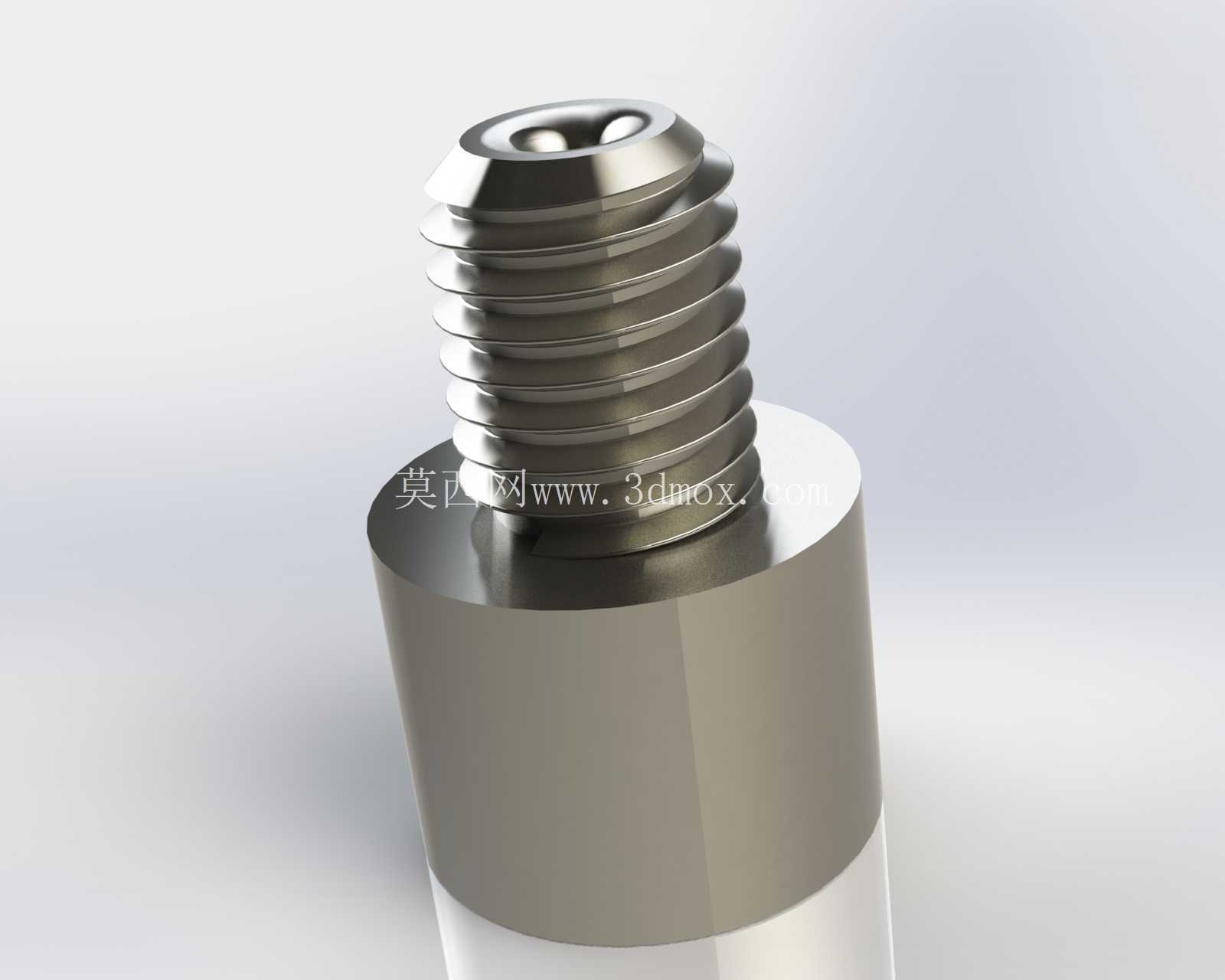

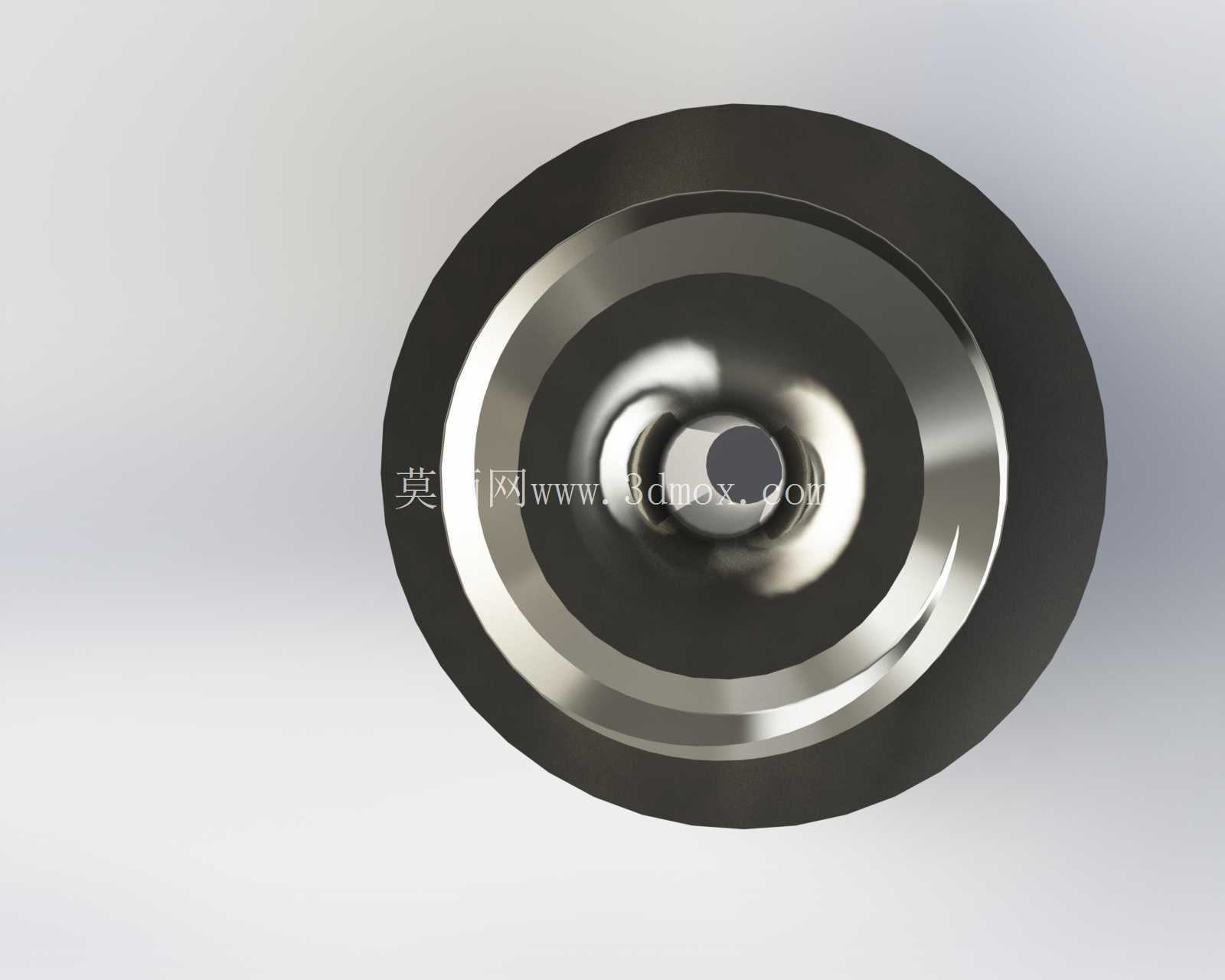

从结构设计思路来看，这款衬套采用大直径法兰端加小直径外螺纹段的阶梯构型，大端的平整端面可以直接贴合在模板的安装沉台端面，承担轴向的限位作用，安装时不需要额外加装轴向定位挡圈，小直径段的外螺纹可以直接拧入模板对应的螺纹安装孔，或者配合锁紧螺母实现轴向位置的微调，相比传统光面压入式衬套，这种螺纹连接结构的拆装效率更高，更换时不需要用铜棒敲击砸出旧衬套，也不会在拆装过程中损伤模板的安装孔内壁。衬套的内孔是贯穿式的光滑直孔，孔口位置做了微小的倒角导入处理，能避免配套杆件穿入时被孔口锐边刮伤表面镀层，内孔的尺寸公差一般按照H7级精度控制，和配套的运动杆件保持小间隙滑动配合，既不会因为间隙过大出现晃动偏摆，也不会因为间隙过小在模具升温到两百多度的工作温度时出现热胀卡滞。

从安装边界尺寸来看，大端的圆柱直径要和模板上的沉孔直径保持过渡配合，沉孔的深度要比衬套大端的轴向长度小0.02到0.05毫米，这样衬套锁紧后大端端面能紧紧压在沉台面上，避免压铸生产时铝液、脱模剂的混合残渣渗入衬套和模板的配合缝隙里。小直径螺纹段的长度要根据模板的安装厚度确定，螺纹拧入深度至少要达到螺纹公称直径的1.5倍，保证连接强度足够承受往复运动带来的轴向冲击力，不会在高频次作业中出现衬套松动移位的问题。衬套的整体同轴度要求控制在0.01毫米以内，大端外圆、螺纹段外圆和内孔的轴线要保持重合，不然安装后会出现内孔偏斜，导致配套杆件运动时出现单边磨损，缩短零件的使用寿命。

材质选择上这类衬套一般会采用轴承钢或者合金工具钢制作，整体经过淬火处理后硬度达到HRC58到62，表面做抛光处理降低摩擦系数，外圆和模板配合的位置可以做轻微的发黑防锈处理，避免车间潮湿环境下出现锈蚀粘连。在实际模具维护过程中，这类衬套属于定期更换的易损件，每次模具保养时要检查内孔的磨损量，如果内孔和杆件的配合间隙超过0.1毫米，或者内孔表面出现拉伤、沟槽，就要及时更换新的衬套，避免磨损进一步加剧导致杆件弯曲、顶出不平衡，最终造成压铸件出现顶白、变形甚至粘模的缺陷。另外在安装这类衬套时，要注意保证螺纹段和安装孔的同轴度，拧入时不要用管钳直接夹持衬套的抛光外圆面，要使用专用的扳手卡在衬套大端预留的扳手位上，避免夹伤外圆表面导致衬套无法完全贴合沉台，出现安装缝隙。
