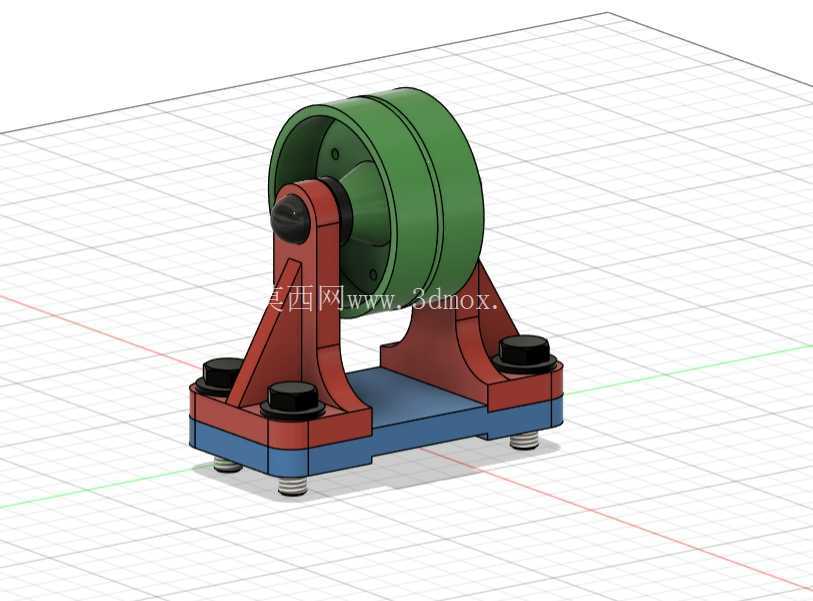

带安装底座的双支撑滑轮组结构

这类带一体式安装底座的双支撑滑轮结构，在轻载物料输送、小型设备张紧机构、生产线导向工位中应用十分广泛，不同于大吨位起重场景的重型滑轮组，该结构主打紧凑安装、低维护成本的轻载传动需求，常见于轻工生产线的线材导向、小型输送线的皮带张紧、实验室设备的牵引换向等场景，能在有限安装空间内完成绳索、皮带、软质线材的运动方向切换，同时保证转动过程的同轴度，避免偏磨带来的寿命损耗。

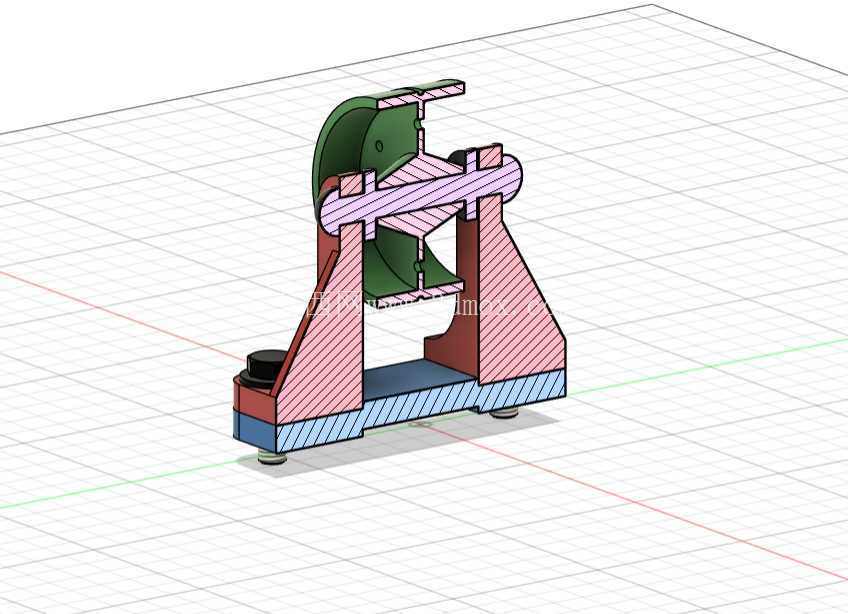

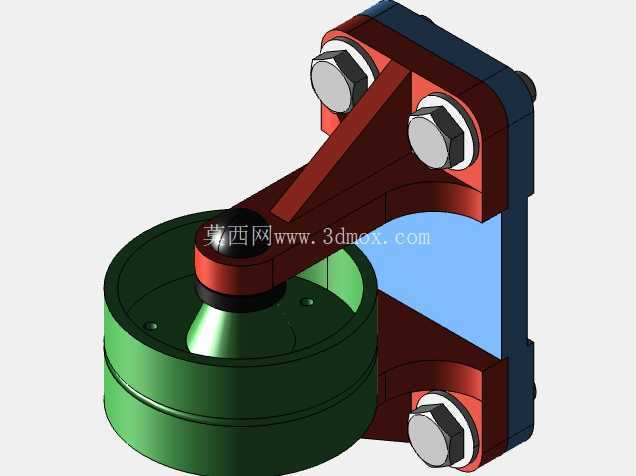

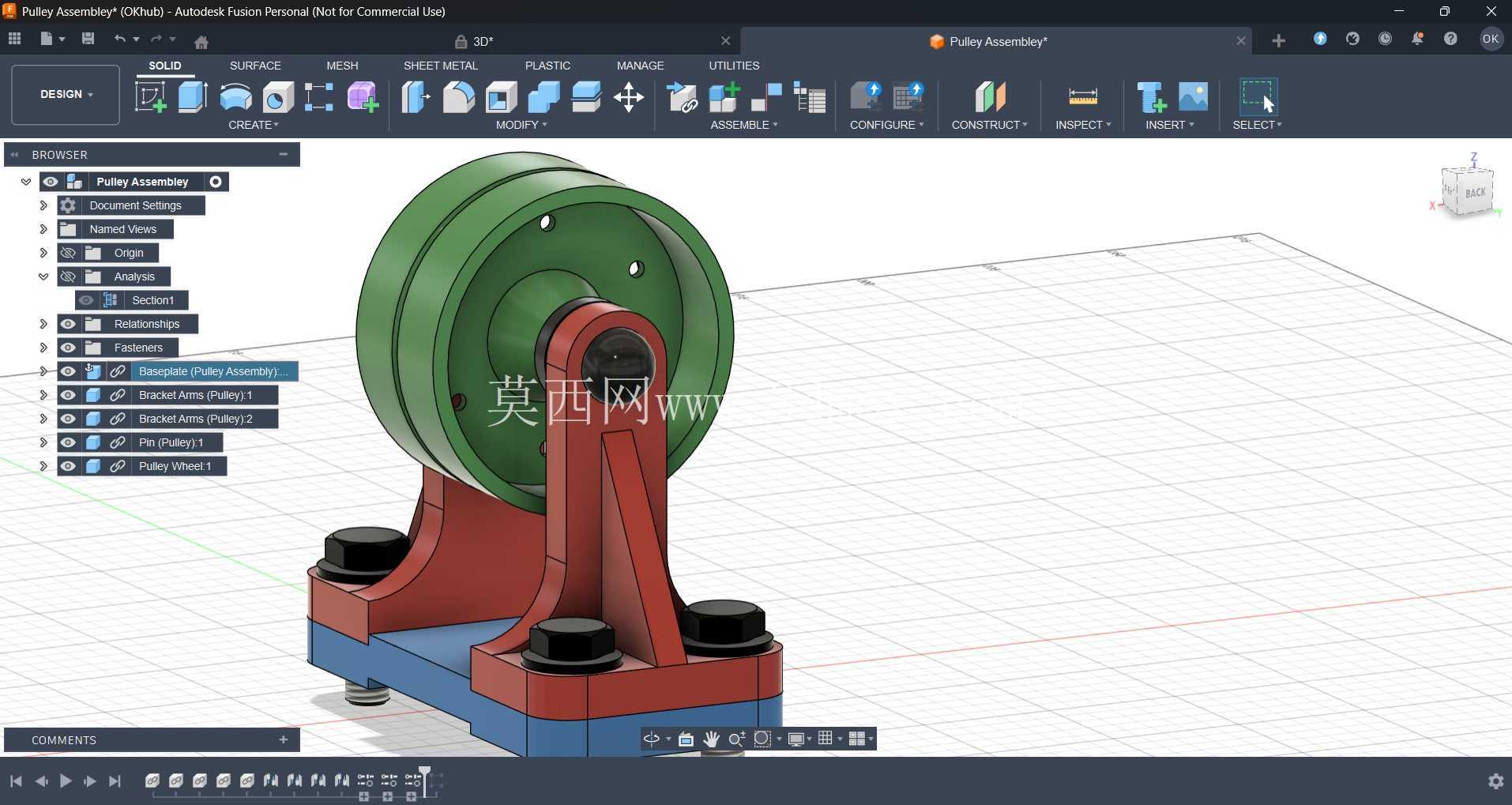

从结构功能来看，整套组件分为四个核心功能单元：底部的安装底板承担整体承载与定位功能，底板上预留的四个沉头安装孔可配合螺栓完成与设备机架的刚性连接，孔位的跨距设计充分考虑了安装时的扳手操作空间，沉头结构可让螺栓头完全没入板件表面，不会突出干涉滑轮转动路径；两侧对称布置的支撑立板是核心的承载受力件，立板与底板之间采用贴合面定位加螺栓锁紧的连接方式，相比一体化焊接结构，这种装配式设计既可以根据磨损情况单独更换支撑件，也能在装配时通过调整垫片微调两侧轴孔的同轴度，避免滑轮转动时出现卡滞；中间的滑轮主体采用轮缘加厚设计，轮槽的圆弧半径适配常用直径的尼龙绳、钢丝绳以及平皮带，轮槽表面做了圆滑过渡处理，不会在长期摩擦过程中割伤传动介质；中心销轴贯穿两侧支撑立板与滑轮内孔，销轴两端采用轴用挡圈或者锁紧螺栓限位，防止设备运行过程中销轴窜动脱出，滑轮内孔与销轴之间预留了合理的转动间隙，既可以直接添加润滑脂实现无衬套转动，也可以根据使用需求加装铜套或者滚动轴承，适配不同转速、不同载荷的使用场景。

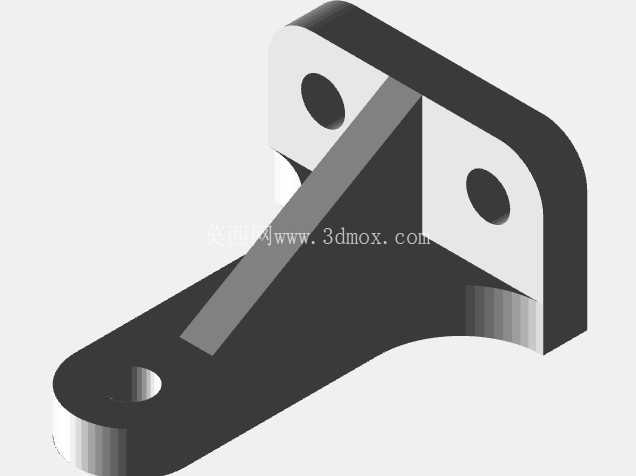

在设计思路上，这套结构优先考虑了装配工艺性与后期维护便利性，所有零件均采用规则几何造型，没有复杂的曲面特征，不管是采用机加工方式还是3D打印方式都能快速制作成型。支撑立板的三角形加强筋设计，是在有限材料用量下提升结构刚性的典型处理方式，立板承受滑轮传递的径向载荷时，加强筋可以分散立板与底板连接位置的应力，避免长期受载出现连接位置开裂。底板底部预留的凸台结构，让安装面与机架表面之间留出了微小间隙，既可以避免安装面平面度不足导致的组件翘曲，也能在螺栓锁紧时让应力均匀分布在四个连接点上，不会出现局部应力集中。滑轮的轮缘宽度做了冗余设计，即使传动介质在运行过程中出现小幅偏摆，也不会从轮槽中脱出，降低了设备运行过程中的调试难度。

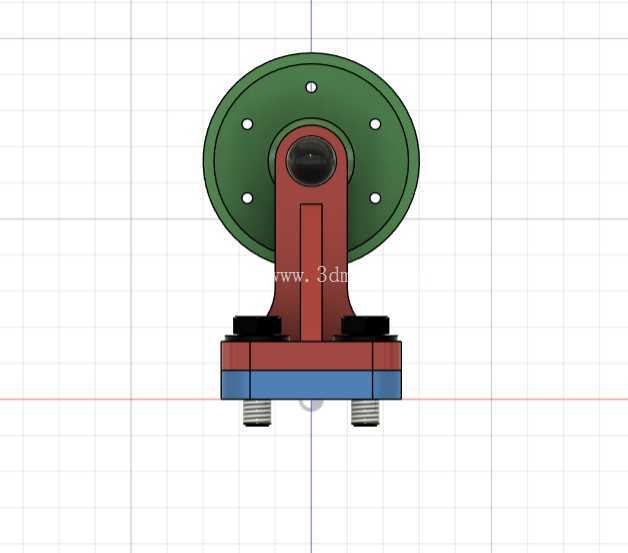

从安装边界来看，整套组件的横向安装尺寸由底板的四个安装孔跨距决定，安装时只需要在对应机架位置加工四个匹配的螺纹孔或者通孔即可完成固定，不需要额外制作复杂的安装工装；纵向尺寸上，滑轮最高点到底板安装面的高度经过优化，在保证滑轮转动不与底板干涉的前提下，尽可能压缩了整体高度，适配设备内部狭窄的安装空间。转动部分的运动边界经过校核，滑轮转动时轮缘最外侧与两侧支撑立板之间留有均匀间隙，不会出现摩擦异响，销轴的伸出长度控制在支撑立板外侧范围内，不会突出到组件整体轮廓之外，避免安装时与周边设备零件产生干涉。在实际选型应用中，技术人员可以根据实际载荷大小调整各零件的材质，轻载低速场景可以采用工程塑料制作滑轮与支撑件，降低整体重量与成本；中载场景可以采用Q235钢板制作支撑与底板，滑轮采用45号钢调质处理，提升耐磨性能；如果用于有腐蚀的工况，还可以将金属件更换为不锈钢材质，适配食品、化工等有特殊环境要求的生产场景。整套结构没有冗余的复杂零件，每个部件都承担明确的功能，装配流程简单，普通装配工人不需要专用工具就能完成整套组件的组装与拆解，后期维护时只需要定期检查销轴磨损情况、添加润滑脂即可，不需要复杂的维护工序，非常适合批量应用在各类通用轻工机械设备上。
