涡轮增压叶轮精密结构三维数模

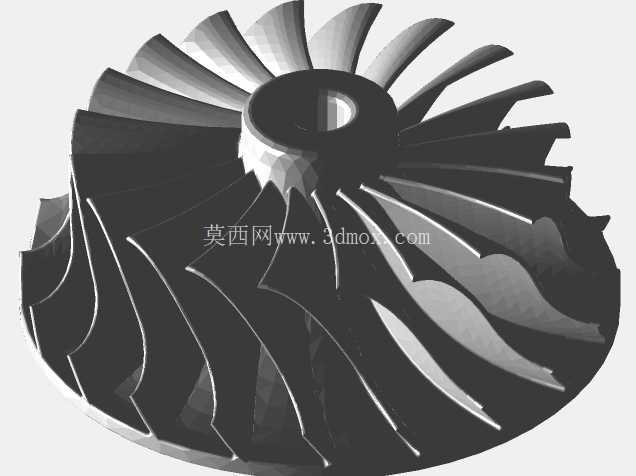

　　在车用动力、小型航空动力、工业增压机组的配套结构中，涡轮增压叶轮是决定增压效率与动力响应速度的核心旋转部件，其建模精度直接影响后续流场仿真、动平衡校核、模具开模的全流程落地。这款叶轮的整体结构采用径向辐射式叶片布局，中心为带定位台阶的轮毂安装孔，孔壁预留了与涡轮轴过盈配合的公差余量，安装端面设计有0.2mm深度的定位止口，可在装配时与轴肩端面完全贴合，避免高速旋转时出现轴向窜动。

　　从设计逻辑来看，叶片的曲面造型完全遵循离心式压气机的气流走向规律，每片叶片的前缘做了小圆角过渡处理，可降低高速气流切入时的冲击损失，叶身从轮毂处到轮缘位置的厚度呈渐变收窄趋势，既保证了根部的结构强度，又能减轻轮缘位置的转动惯量，让叶轮在10万转以上的高转速工况下，降低自身离心力带来的结构变形风险。相邻叶片之间的流道截面沿气流出口方向逐步扩张，可将进入叶轮的高速轴向气流顺利转化为径向高压气流，为后续的扩压环节提供稳定的流场基础。

　　在实际应用场景中，这类叶轮既可以匹配小排量乘用车的废气涡轮增压器，通过发动机排出的废气驱动叶轮高速旋转，压缩进入气缸的空气密度，提升发动机的升功率与低转速扭矩输出；也可用于小型工业空压机的增压端，为工业气动系统提供稳定的高压气源，部分微型涡喷动力设备中，同结构的叶轮也可作为压气机端核心部件，为燃烧室提供足量的压缩空气。建模过程中，所有叶片的曲面均采用G2连续过渡，避免曲面出现折角导致的应力集中，轮毂与叶片的连接位置做了R3的圆角过渡，可分散高速旋转时叶片根部的交变应力，降低长期运行下的疲劳断裂风险。

　　从安装边界来看，叶轮的整体外径控制在适配常规小排量增压器的尺寸区间，中心安装孔的孔径与通用涡轮轴径匹配，轴向安装尺寸预留了锁紧螺母的装配空间，轮背位置设计有与密封环配合的环形槽，可避免增压腔的压缩空气向轴承腔泄漏。在结构校核层面，建模时已考虑动平衡校正的工艺需求，轮缘位置预留了去重调整的余量，生产过程中可通过微量去除轮缘材料的方式，将叶轮的动平衡精度控制在G2.5级以内，满足高转速旋转部件的动平衡要求。叶片的出口角度经过反复调整，可在常用转速区间内避免气流喘振现象的发生，拓宽增压器的高效工作区间，让动力输出在低转速到高转速的过渡过程中更加平顺，减少涡轮迟滞带来的动力响应滞后问题。这类叶轮的三维数模可直接用于后续的铸造模具开模、五轴加工编程、流场仿真分析等环节，模型的曲面精度可满足数控加工的公差要求，无需额外进行曲面修补即可导入各类CAE软件进行结构强度、模态、流场耦合等仿真计算，为产品的迭代优化提供准确的数模基础。
