电路接线用多联电气端子排结构设计

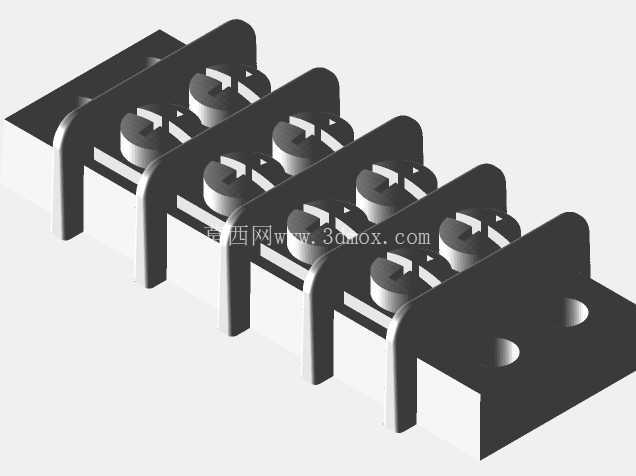

　　在低压配电、工业控制柜体、小型电气设备的内部布线场景里，多联式电气端子排是解决多回路导线规整接驳、避免线路杂乱短路的核心基础部件，本次设计的这款端子排针对小功率信号回路、控制回路的接线需求做了结构优化，适配常规0.5-2.5平方毫米的多股铜芯导线压接需求，可直接卡装在标准DIN导轨上，也能通过底座预留的安装孔用螺丝直接固定在电气壳体的安装位上。从结构设计逻辑来看，这款端子排采用一体式带材冲压折弯成型的基座框架，摒弃了传统分体拼接式端子容易出现的基座错位、相邻端子绝缘间隙不足的问题，每一位接线位的金属导电片都嵌装在折弯形成的绝缘隔腔内部，相邻接线位之间的隔挡高度高出导电片顶面3mm以上，能有效避免接线时裸露的铜丝毛刺搭接到相邻回路造成短路故障。基座的安装边做了90度外翻折弯处理，两个固定孔的中心距严格匹配常规小型电气外壳的安装柱间距，安装时不需要额外做定位调整，直接对准孔位锁入M3自攻螺丝即可完成固定，安装边的折弯圆角做了R0.5的钝化处理，避免装配时划伤操作人员的手部或是划破导线的绝缘层。每一位接线位的压线结构采用螺钉直压式设计，压线螺钉的头部做了防滑滚花处理，底部配有圆形的压线垫片，拧紧螺钉时垫片会均匀压在导线的铜芯上，不会因为螺钉的尖锐端面切断铜丝，也能保证长期使用过程中压线处的接触电阻稳定，不会因为设备运行时的振动出现螺钉松动、接线脱落的问题。

　　端子排的进线口做了喇叭口导向结构，导线穿入时不需要刻意对准小孔，顺着喇叭口的斜面就能顺利插入到压线腔内部，能有效提升现场布线的装配效率，尤其是在柜内布线空间狭窄、视线受阻的作业场景下，这种导向结构能减少至少三成的接线对位时间。从安装边界尺寸来看，单联接线位的宽度为6mm，本次设计的6联端子排整体总宽度为36mm，基座总高度为22mm，安装边到底座底面的高度为2mm，安装后端子排顶面距离电气外壳内壁的安全间隙只需要预留10mm即可，不会占用过多的壳体内部空间，非常适合小型传感器接线盒、小型控制模块外壳这类内部空间紧凑的电气设备使用。

　　在实际应用场景中，这类端子排既可以用在工业现场的传感器分线盒里，将现场过来的多根传感器信号线统一接驳到端子排上，再转接到内部的PCB板接线端，方便后期维护时的线路查线与更换；也可以用在小型电气设备的电源进线端，作为外部电源进线与内部电路的接驳节点，避免直接焊接在PCB板上出现拉扯受力导致焊盘脱落的问题。设计过程中特意对基座的折弯受力做了仿真验证，带材冲压后的折弯处没有应力集中点，在-20℃到80℃的常规电气设备工作温度区间内，基座不会因为温度变化出现形变开裂，导电片的材质选用H62黄铜，表面做镀锡处理，既能保证良好的导电性能，也能避免长期使用出现氧化锈蚀导致接触不良的问题。

　　相邻接线位之间的绝缘电阻在常规环境下能达到100MΩ以上，满足低压电气设备的绝缘安全要求，压线螺钉的拧紧力矩控制在0.8N·m时，就能达到足够的压紧力，同时不会因为力矩过大压断铜芯或是损坏基座的隔腔结构。考虑到批量生产的工艺性，整个基座的冲压折弯工序只需要6步即可完成，不需要额外的拼接装配工序，能有效降低批量生产的加工成本，导电片与压线螺钉都是标准通用件，不需要开模定制，后期维护更换配件也十分方便。在实际选型使用时，只需要根据回路的数量选择对应联数的端子排即可，单联的额定载流量为10A，完全满足控制回路、信号回路的载流需求，如果是用于动力回路的接线，可以选择同结构更大尺寸的规格，这款小尺寸的端子排专门针对小功率、多回路的紧凑安装场景设计，能很好地平衡接线可靠性、安装便捷性与空间占用率之间的需求。
