带侧通接口方形法兰连接基座结构

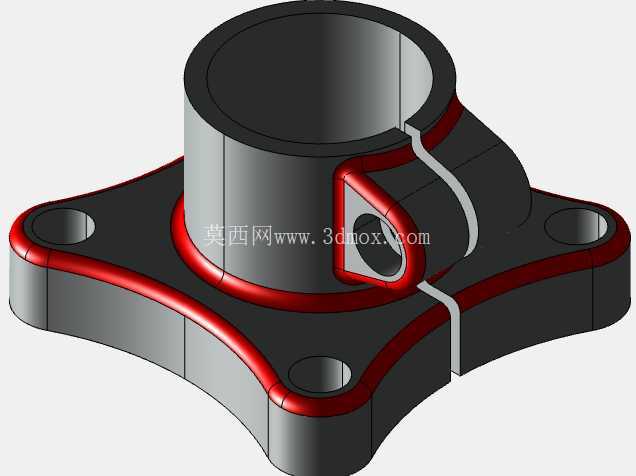

　　该结构件属于流体管路系统中的转接安装基座，主要应用在中小通径的气液管路布设场景中，常见于工业设备的气动控制回路、低压液压支路、冷却循环管路的节点位置，承担管路方向转接、部件承载固定、多通路分流的核心作用。从结构设计来看，主体采用直立圆筒作为主流通通道，圆筒底部延伸出方形安装法兰，法兰四个角位预留贯通安装孔，可通过螺栓将整个基座直接固定在设备面板、阀块表面或者机架安装位上，安装孔的孔位公差按照通用机械安装标准设计，适配常规的内六角螺栓装配，法兰与安装面贴合的位置预留了密封件安装槽位，可放置O型密封圈实现端面静密封，避免管路输送介质出现渗漏。

　　主筒体侧面设计了斜向引出的侧通接口，接口与主筒体内部腔体完全贯通，可实现主通路与侧支路的介质连通，侧接口的端面同样做了密封贴合面设计，可对接快插接头、硬管接头或者其他管路转接元件，接口与主筒体连接的位置做了大圆弧过渡加厚处理，避免压铸成型过程中出现壁厚不均导致的缩孔缺陷，同时也能降低管路工作过程中介质压力变化带来的应力集中问题，提升构件的承压能力。整个构件的壁厚设计遵循均匀等厚原则，主体壁厚控制在适合压铸成型的区间内，所有转角位置都做了圆角过渡，既符合压铸工艺的脱模要求，减少成型过程中的应力开裂风险，也能避免流体在腔体内部流动时出现直角扰流，降低管路的压力损失。

　　主筒体上端为直通接口，可对接同通径的管路或者阀类元件，接口的内径尺寸与侧通接口内径按照常用管路通径匹配设计，可满足常规流量的介质输送需求。方形法兰的外轮廓尺寸小于常规同通径圆形法兰，在安装空间受限的设备内部布设时，能够有效减少占用的安装面积，四个角的安装孔位对称分布，装配时不需要刻意调整方向，降低现场安装的对位难度。构件表面的分型面位置沿着主筒体与侧接口的衔接棱线分布，合模线位置做了错位避让设计，避免合模飞边出现在密封贴合面或者安装配合面上，减少后续二次机加工的工序量。

　　从实际使用场景来看，这类转接基座常配套在自动化生产线的气动控制单元、小型液压站的阀组外接管路、设备冷却系统的水路分流节点中，既可以作为单一的两通路转接件使用，也可以多个组合搭配实现多通路的管路排布，相比传统的圆形法兰转接件，方形法兰的结构在紧凑安装空间内的适配性更强，侧接口的斜向引出角度避开了正面安装操作空间，在密集排布的管路群中不会干扰相邻元件的装配与后期维护操作。设计过程中针对压铸成型的工艺特性做了多处优化，所有的孔位都采用压铸预铸底孔再后续精加工的方案，既减少压铸时的型芯受力变形，也能保证配合面的尺寸精度，主筒体与法兰连接的根部做了加厚加强筋结构，在不增加整体壁厚的前提下提升了基座的整体刚性，避免螺栓锁紧时法兰出现变形导致密封失效。
