电子设备安装用双侧带孔L型固定支架

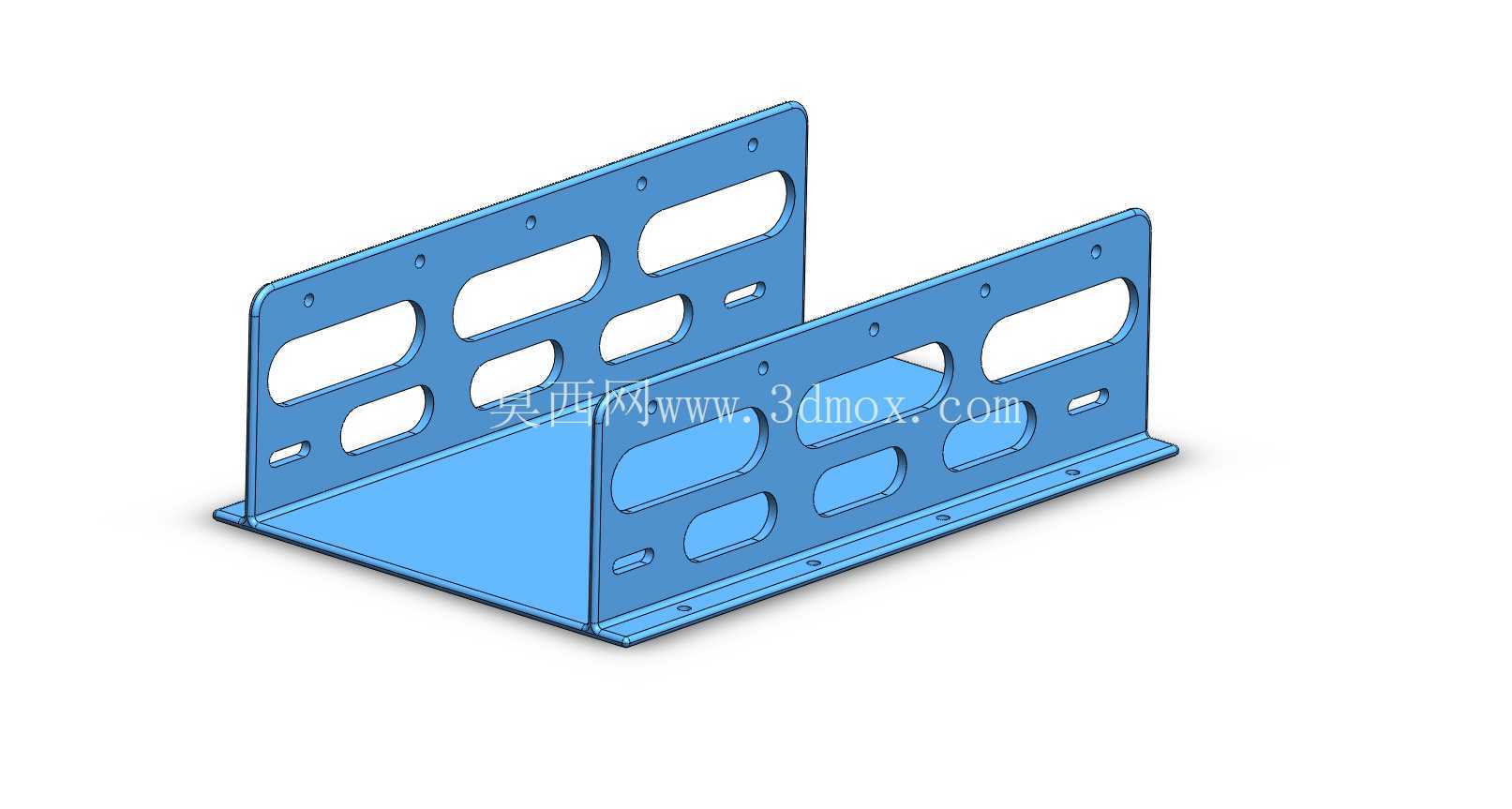

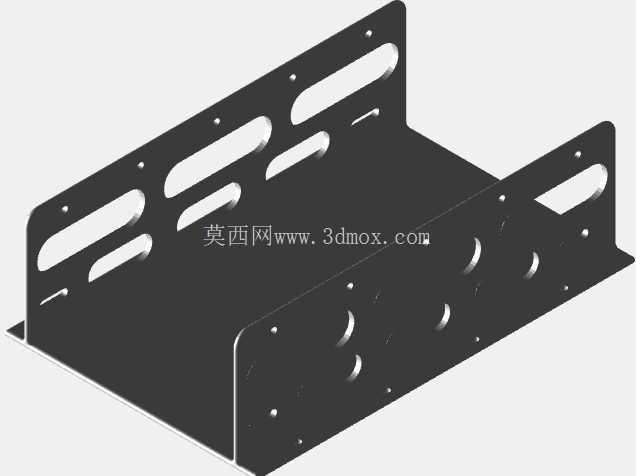

　　在工业控制机柜、嵌入式电子设备集成、小型通讯终端组装场景中，这类双侧立式L型支架是十分常见的结构固定件，核心作用是为内置的电路板、功能模块、小型电子单元提供稳定的安装承载基准，避免设备在运输、运行振动工况下出现元器件移位、接插件松脱的问题。从结构形态来看，该支架采用一体折弯成型的L型基底，底部为平直的安装法兰边，两侧垂直向上延伸出对称的立板，整体没有额外的拼接焊缝，结构连续性好，抗弯折疲劳性能优于焊接拼装的同类支架，适合采用钣金冲压折弯或者3D打印增材方式制作，小批量打样阶段用3D打印制作可以快速验证安装匹配度，批量生产时采用铝板冲压折弯能兼顾轻量化与结构强度需求。

　　立板上开设的多组不同规格开孔，并非随意排布的减重设计，每一处开孔都对应实际安装需求：长圆形的腰型孔用于适配不同宽度尺寸的电子模块安装，允许安装时存在一定的位置调整余量，抵消零件加工公差、装配累计误差带来的安装错位问题；小尺寸的圆形通孔用于走线或者安装小型线卡，固定设备内部的连接线缆，避免线缆晃动触碰元器件引脚造成短路；靠近立板边缘的等距小孔用于安装侧边的防尘挡板或者辅助固定扎带，拓展支架的附属安装能力。底部法兰边上的等距安装孔，用于将整个支架固定在设备壳体的底板或者内部安装梁上，孔位间距符合常规电子设备内部安装的通用孔距规范，不需要额外在壳体上重新打孔适配，能直接兼容多数标准工控盒、小型电子终端的内部安装点位。

　　设计这类支架的时候，首先要确认安装边界：两侧立板的内间距需要比待安装的电子模块最大宽度大0.3-0.5mm，既不能间隙过大导致模块安装后出现窜动，也不能间隙过小造成模块卡滞无法装入；立板的高度要匹配电子模块的安装孔位高度，确保模块装入后接插件位置能和壳体上的对外接口对齐，不会出现接口偏移无法插线的问题；底部法兰边的宽度要足够，保证支架固定后不会因为单侧受力出现倾覆，通常法兰边宽度不小于立板高度的四分之一，就能满足常规静态安装的稳定性要求，如果是用在振动较强的车载、机载设备上，还需要适当加宽法兰边，增加固定螺丝的数量。

　　材料选择上，如果是用于常规室内静态电子设备，采用ABS或者PLA材料3D打印即可满足使用需求，成本低制作速度快；如果是用于工业现场有一定温度要求、抗振需求的场景，采用2mm厚的铝板冲压折弯制作，表面做阳极氧化处理，既能减轻整体重量，又能保证足够的结构强度，还不会像钢制支架那样容易生锈污染设备内部。实际装配过程中，这类支架不需要额外的辅助支撑件，电子模块可以通过两侧立板上的腰型孔直接用螺丝固定在支架上，再将支架整体通过底部法兰固定在设备壳体内，装配步骤少，后期维护拆卸模块时不需要完全拆下整个支架，只需要松开立板上的固定螺丝就能取出模块，检修效率比采用整块安装板固定的方式高很多。立板上的大面积镂空除了调整安装位置的作用外，还能兼顾设备内部的通风散热需求，电子模块工作时产生的热量可以通过镂空位置快速流通，不会因为支架完全遮挡模块表面造成热量积聚，延长电子元器件的使用寿命。在进行三维建模时，需要特别注意折弯处的圆角处理，折弯半径要匹配所选材料的最小折弯半径，避免加工时出现折弯开裂的问题，所有安装孔的位置都要和待适配的电子模块、设备壳体的孔位做装配干涉检查，确保实际装配时不会出现孔位错位、螺丝无法穿入的问题，腰型孔的长度方向要和安装调整方向保持一致，才能真正起到公差补偿的作用。
