重型设备用加固枢轴安装支座结构

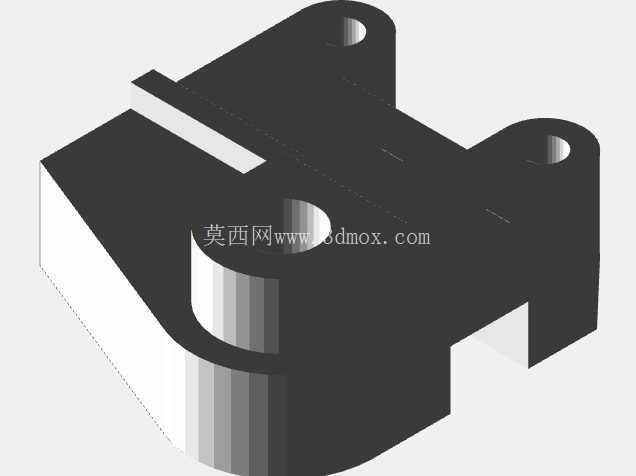

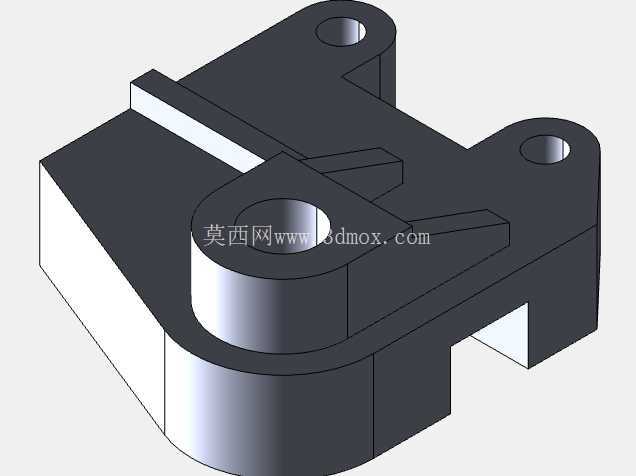

　　这款加固枢轴安装支座，是针对重型运动组件、高负载传动场景开发的支撑连接构件，在自动化生产线重载工位、定制机器人关节基座、非标设备结构框架搭建中都有明确的适配空间。从结构设计逻辑来看，核心的凸起圆柱形枢轴点位是整个零件的受力核心，周边环绕布置的加强筋并非均匀等厚设置，而是根据横向载荷的传导路径做了变厚度处理——靠近枢轴根部的筋条厚度更大，向底座边缘延伸时逐步收窄，既保证了载荷从枢轴点向底座安装面的顺畅传导，避免应力集中导致的根部断裂问题，也不会过度增加零件的整体重量，兼顾了结构强度与轻量化需求。

　　底座本体预留的底部间隙通道是设计中很有针对性的细节，在实际设备装配场景中，很多挤压铝型材搭建的框架表面会有凸起的型材棱边、或是相邻运动部件的运动包络会延伸到安装面区域，这个间隙可以让支座直接跨骑在型材棱边上，不需要额外加工避让槽，也能避开相邻运动部件的运动轨迹，减少装配时的干涉排查工作量，大幅提升现场装配的效率。零件两侧延伸出的安装卡舌做了定位凸台设计，卡舌上的安装孔位与凸台保持严格的位置度公差，安装时凸台可以先卡入安装基板的预制定位孔中完成预定位，不需要人工反复调整对齐位置，拧紧紧固件时也不会出现支座偏移的问题，能保证枢轴点的位置精度满足传动机构的同轴度要求，顶部的对齐脊结构则是为了多支座并排安装时提供统一的对齐基准，不需要额外打表找正就能保证多个枢轴点的顶面处于同一平面，降低长轴类部件安装时的别劲风险。

　　从安装边界来看，两个安装卡舌的孔位间距适配常用的40系、80系工业铝型材的安装孔距，不需要额外加工转接板就能直接固定在型材框架上，枢轴点的中心高度经过测算，适配常规直径20-30mm的铰接轴配合公差，枢轴孔内预留了润滑脂槽的加工余量，后期可以根据使用需求加工油槽实现自润滑，适配不同转速、不同摆动频率的铰接场景。零件的整体外形没有多余的装饰性结构，所有外表面的拔模角度都控制在1.5度以内，不管是采用机加工方式单件生产，还是采用压铸工艺批量制造，都能顺利脱模，不需要额外做后期的角度修整。

　　在实际使用场景中，这类支座常用来作为重载摆臂的铰接基座、直线运动模组的端部支撑、防护门的重载铰链座，相比普通的平板式安装座，它的枢轴点集成在支座本体上，不需要额外装配铰接轴套，减少了装配环节的累积误差，加强筋的结构设计让它能承受的横向径向载荷比同体积的平板支座高出40%以上，在有冲击载荷的往复运动场景中也能保持足够的结构刚性，不会出现支座变形导致的传动卡滞问题。底座的底面做了0.2mm的平面度公差控制，安装时可以和安装基板完全贴合，不会出现局部悬空导致的紧固后支座变形问题，枢轴孔的圆柱度公差控制在0.02mm以内，和铰接轴配合时间隙均匀，不会出现局部磨损过快的问题，延长整个铰接机构的使用寿命。
