嵌入式医疗监护设备控制盒结构设计

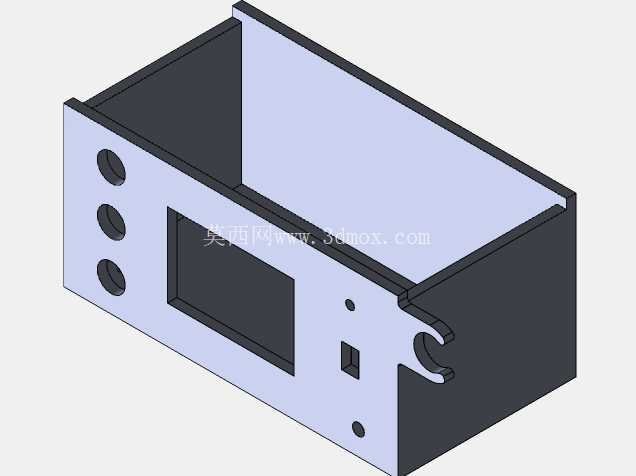

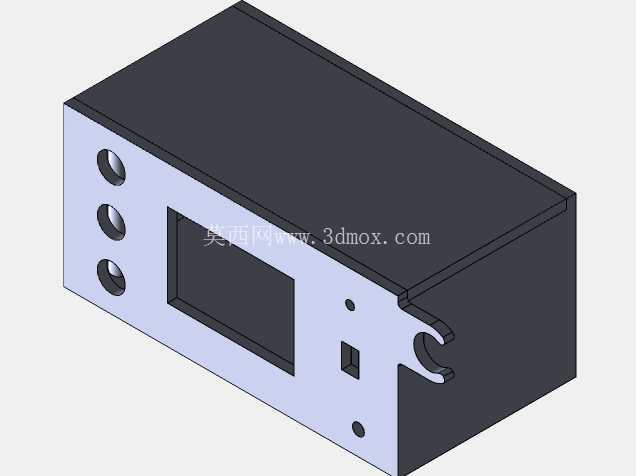

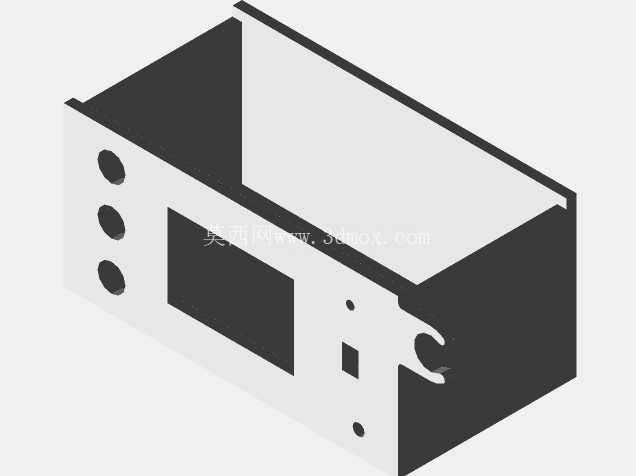

　　面板区域的开孔经过精准排布，左侧三个圆形通孔为状态指示灯或者调节旋钮的安装位，每个孔位内侧都设计了环形定位凸台，方便旋钮或灯座的卡装定位，无需额外打胶即可实现组件的预固定；中部矩形大尺寸开孔为LCD显示屏安装位，孔位四周预留了0.8mm的屏幕贴合台阶，可粘贴缓冲泡棉后压装屏幕，避免屏幕与硬塑料壳体直接接触产生应力碎裂；屏幕下方的小圆孔为复位按键孔，旁边的方形开孔为电源开关或者USB调试接口的预留位，最外侧的异形卡扣结构为外接探头的走线固定位，可将探头线缆卡在卡槽内，避免拉扯线缆时将接口从PCB板上拽落。这款控制盒主要面向床旁便携医疗监护类设备的主控单元封装需求，在临床场景中，这类壳体需要承载核心控制板、人机交互组件与外接探测接口，日常使用中会面临频繁的接口插拔、台面移动剐蹭、定期消毒试剂擦拭等工况，因此结构设计上优先考虑了装配可靠性与面板操作的便利性。从结构布局来看，盒体采用分体式扣合结构，上盖为深色封闭罩体，下壳为浅色调操作面板一体化结构，两者通过侧边卡扣与内置螺丝柱实现紧固，接缝处预留了密封胶条安装槽，可满足日常防泼溅的使用要求，避免消毒液体、少量泼溅的药液渗入盒体内部损坏电路。

　　内部腔体的尺寸规划完全围绕Arduino mega控制板与配套PCB的安装边界展开，腔体四周设计了四个高度一致的螺丝柱，柱顶高度与PCB板安装后的上表面齐平，刚好可以顶住上盖内侧的加强筋，既可以防止PCB板在晃动时出现位移，也能增强盒体整体的抗挤压强度，避免外力按压上盖时压坏板上的电子元件。除了核心控制板的安装空间，腔体内还在屏幕后方预留了12mm的富余空间，用来容纳屏幕排线、接线端子与少量飞线，避免排线过度弯折出现断裂；侧边的走线槽从接口位一直延伸到PCB接线端，所有内部走线都可以顺着线槽排布，不会被上下盖扣合时压破线皮。

　　安装边界方面，盒体整体为方正的长方体结构，底部四个角设计了内凹的橡胶脚垫安装位，粘贴脚垫后放置在台面时不会打滑，同时脚垫将盒体抬升1.5mm，避免底部与台面直接摩擦产生划痕，也能让底部的散热缝隙保持空气流通，带走板卡工作时产生的少量热量。压铸成型的工艺选择也适配这类小批量医疗配套零件的生产需求，壳体壁厚均匀控制在2mm，所有转角位置都做了R1.5的圆角过渡，既可以避免压铸时出现应力开裂，也能减少日常使用中锐角划伤操作人员的风险；面板表面做了细晒纹处理，不容易残留指纹与消毒水痕迹，日常清洁维护更加方便。

　　在实际装配流程中，操作人员可以先将LCD屏幕、按键、接口等组件预先固定在面板对应的开孔位置，接好排线后再将PCB板固定在内部螺丝柱上，整理好内部走线后扣合上盖，锁紧侧边的固定螺丝即可完成整机组装，整个装配流程不需要复杂的工装，单工位装配耗时可以控制在三分钟以内，适合小批量的组装生产。针对外接探针的使用需求，盒体侧边的卡槽结构可以适配直径3mm到6mm的探针线缆，更换不同类型的探测探头时，只需要将线缆卡入卡槽即可，不需要额外设计线缆固定压片，减少了零件数量与装配步骤。盒体的外部尺寸经过优化，长度控制在120mm，宽度80mm，整体高度45mm，既可以容纳所有需要的电子元件，也不会因为体积过大占用过多的床旁台面空间，适配多数便携监护设备的安装尺寸要求，不需要对现有设备的安装支架做额外修改即可直接替换原有壳体。
