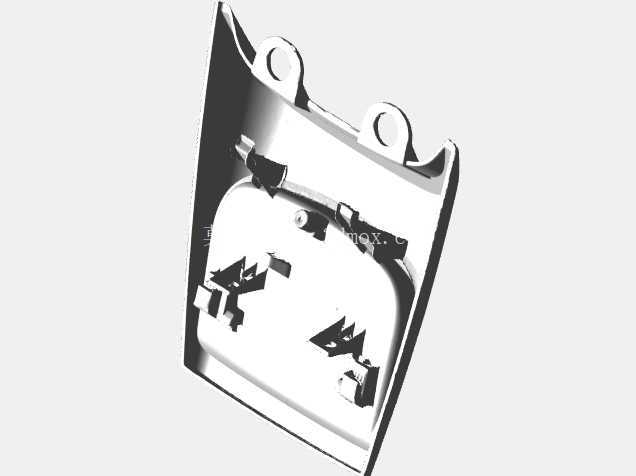

胡思瓦纳Vitpilen701摩托整流罩3D扫描件

做摩托改装和配件逆向的同行应该都接触过这类扫描件，这次拿到的胡思瓦纳Vitpilen701后整流罩扫描数据，是直接从实车上拆下来扫的，最有参考价值的点是它完全保留了原厂件的实际装配公差，还有使用过程中产生的安装位损耗状态，比凭空画的数模更贴近实车装配的真实情况。

先从实际应用场景说，这类整流罩属于摩托外观覆盖件里的受力结构件，不是单纯的装饰壳——日常骑行里它要承接前轮带起的碎石冲击、高速行驶的气流风压，还要覆盖后侧的电控线束、油箱尾部的固定结构，同时和后座垫、侧盖、尾灯三个相邻部件做严丝合缝的配合，缝隙公差控制在1mm以内才不会出现高速共振异响。很多新手做改装件设计的时候只看外观曲面，忽略了安装边界的配合尺寸，做出来的件装上去要么缝大漏风，要么硬掰着装上之后跑高速震得螺丝松脱，这个扫描件刚好能把这些容易踩坑的边界尺寸完整还原出来。

从功能特性上看，这个件的主体是压铸成型的薄壁结构，壁厚整体控制在2.5mm左右，边缘做了3mm的翻边加强，既不会因为壁太薄受风压变形，也不会因为太厚增加不必要的簧下重量——要知道街车尾部的重量每增加1kg，过弯的时候车尾的跟随性都会有明显感知，原厂在做重量控制的时候是反复做过模态分析的。两个主安装耳是和主体一体压铸出来的，孔位是带衬套的安装孔，衬套压装之后能抵消金属件和车架硬连接的震动，避免长期骑行出现安装位开裂。这里要特别提一下扫描件里保留的那个破损安装点，这个状态反而比完好的新件更有参考价值：它刚好是日常使用里最容易出现应力集中的位置，我们做改装件或者替换件设计的时候，就能在这个位置针对性加1.5mm的加强筋，把应力分散到周围的壳体上，解决原厂件这个位置容易裂的通病，这也是逆向扫描实车旧件比扫描全新配件更有意义的地方——你能直接看到实际使用中的失效位置，在设计阶段就做优化。

说回设计思路，这个整流罩的曲面不是为了好看做的复杂造型，每一处弧度都是和风洞测试匹配的：上沿的弧度刚好把迎面来的气流导到后座下方的散热口，给尾部的整流器和线路降温，侧面的内凹曲面是为了避让骑士挪车的时候腿部的活动空间，不会出现腿蹭到壳子的情况，底部的折边是做了内收的，避免压弯的时候磨到壳子。很多人做逆向的时候直接把扫描的曲面抄完就完事，其实要先理解每一处造型的作用，比如安装耳的位置为什么要突出壳体12mm，是因为车架的安装点和壳体之间刚好留了12mm的间隙走尾灯的线束，你要是改造型的时候把这个突出量做小了，线束就会被压在壳体和车架之间，时间长了磨破绝缘层短路。

再讲安装边界的尺寸，这个件的整体安装定位靠两个主安装孔，孔距是168mm，和车架上的焊接支架孔位完全对应，三个辅助定位卡扣分别卡在侧盖和尾架的卡槽里，限制X/Y/Z三个方向的窜动，安装的时候先挂卡扣再拧固定螺丝，不需要额外调整位置。和相邻部件的配合间隙：和后座垫的配合面留了0.8mm的间隙，垫上密封胶条之后刚好压紧，不会进水进灰；和侧盖的配合面是阶梯式的止口结构，错位量控制在0.5mm以内，不会出现台阶差；和尾灯的配合处留了2mm的胶条槽，压入胶条之后能把尾灯的缝隙完全封住。这些尺寸如果只看外观照片是根本测不出来的，必须靠贴点扫描把整个件的内外结构都扫全，才能拿到准确的边界数据。

平时我们做这类配件的逆向开发，最怕的就是拿到的数模只有外表面，没有内部的安装结构和加强筋，做出来的件看着外观一样，装上去要么装不上，要么用俩月就裂。这个扫描件把内部的所有加强筋、卡扣结构、线束避让槽都完整扫出来了，甚至连原厂压铸时候留下的顶针痕迹都能看到，做模具设计的时候就能直接参考这些结构，不用反复去实车上测数，能省不少打样调整的时间。尤其是那个破损的安装位，刚好能给结构优化提供实际的失效参考，比完好的新件数据更有工程价值，毕竟做替换件的核心就是解决原厂件的固有缺陷，而不是单纯复刻一个一模一样的易损件出来。
