在各类工业传动场景中,轴系对中偏差是设备布局、机架焊接变形、长期负载形变后普遍存在的问题,刚性联轴器无法补偿这类偏差,极易造成轴颈磨损、轴承烧毁、键槽崩裂等故障,万向节组件正是为解决两轴存在角向、轴向偏移时的扭矩传递需求而设计的核心传动部件。这类组件广泛应用于冶金设备的辊道传动、轻工机械的输送线动力传递、工程机械的操作机构联动、机床附件的角度调整传动等场景,只要存在两轴无法保证严格同轴、传动过程中轴间角度会发生动态变化的部位,都能见到这类结构的应用。

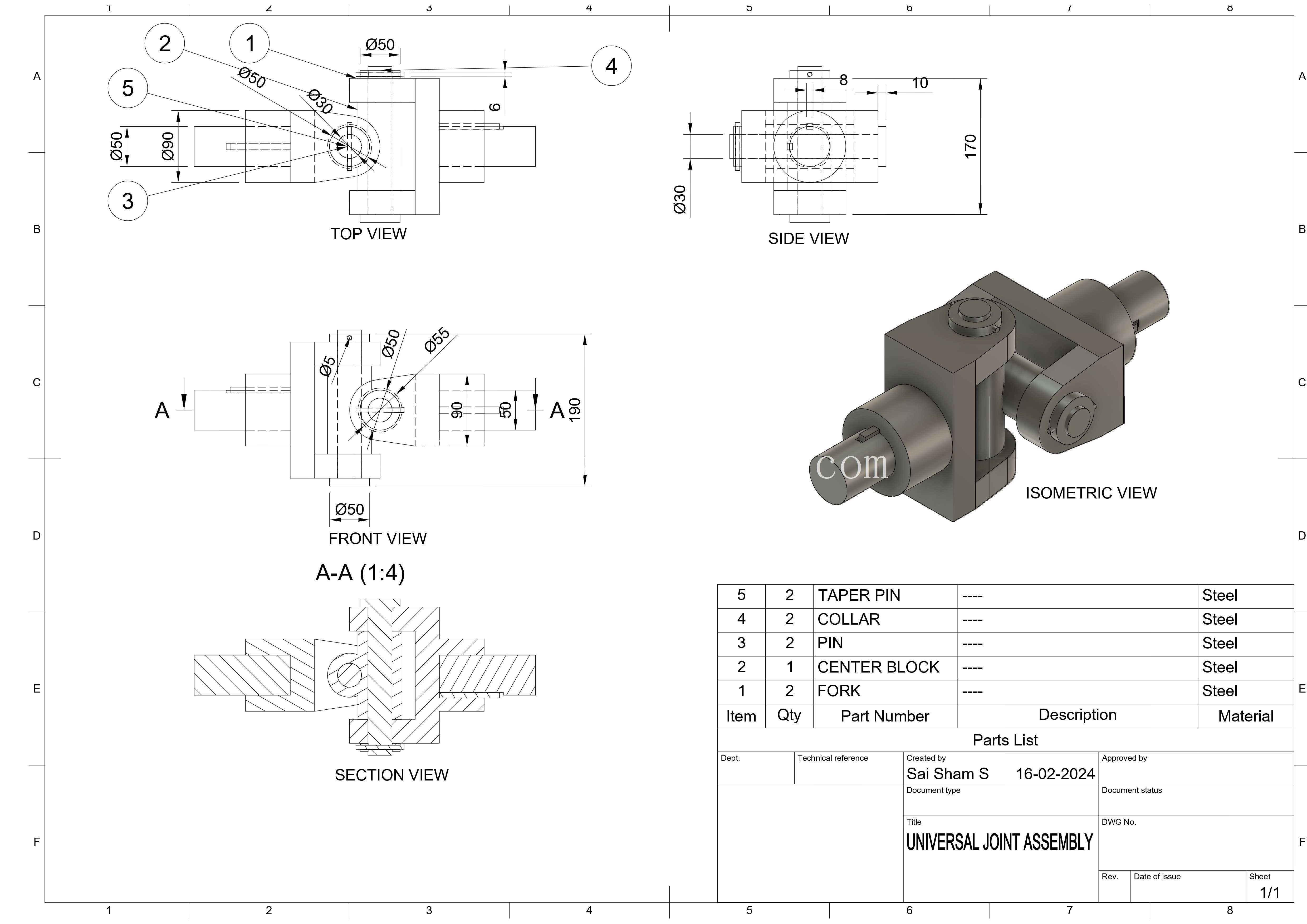

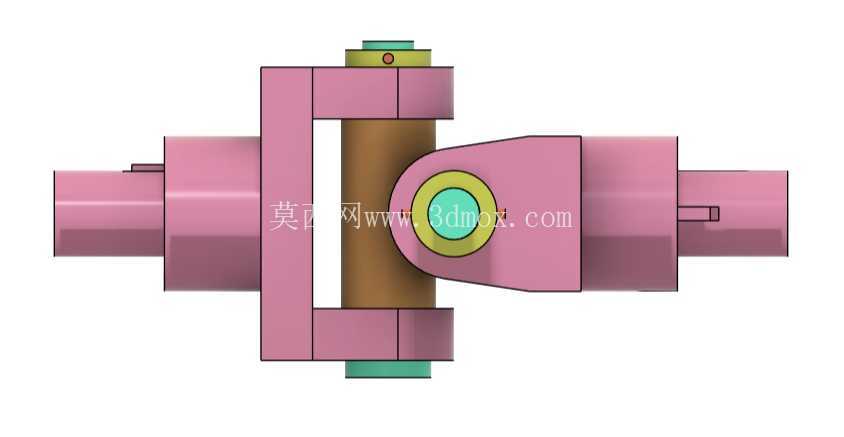

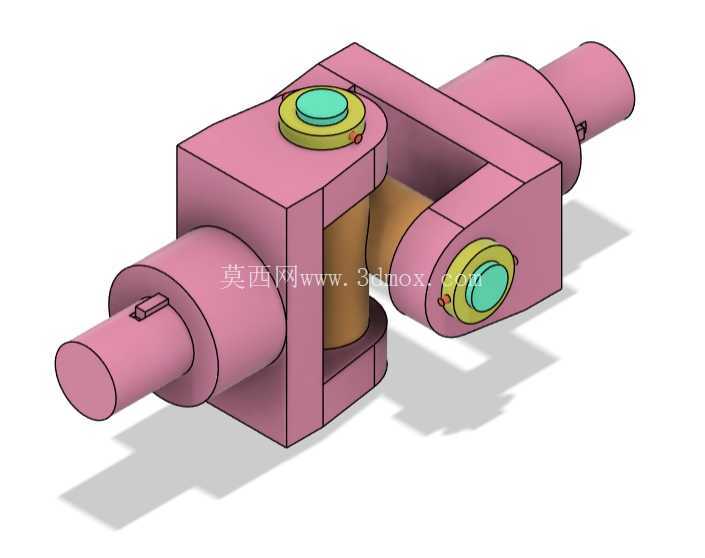

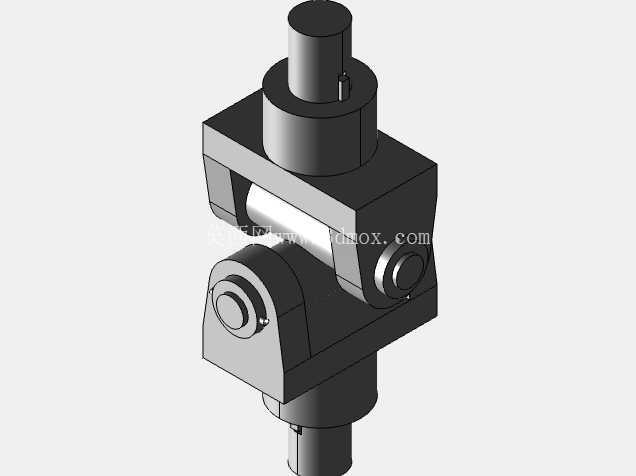

从功能特性来看,该万向节组件采用十字轴式双铰点结构,两端的轴叉分别与主动轴、从动轴配合,中间通过十字轴实现两个方向的转动自由度,可补偿最大15°-25°的轴间角偏差,同时允许一定范围的轴向窜动,传动过程中扭矩传递效率可达98%以上,相比柔性联轴器,其传递的扭矩范围更大,抗冲击负载能力更强,适合中低速、大扭矩的传动工况。组件的两个轴叉分别设计有圆柱形轴伸,轴伸上加工有键槽,可通过平键与轴端实现周向固定,传递扭矩时不会出现打滑问题;轴叉与十字轴的配合部位设计有衬套安装位,可镶嵌铜基石墨衬套降低转动摩擦,减少长期运行的磨损量,衬套外侧设置端盖,通过端盖上的小螺钉实现轴向固定,防止衬套在转动过程中脱出,同时端盖与轴叉端面之间预留有调整间隙,可补偿衬套磨损后的窜动量,延长组件的维护周期。
从设计思路层面,该组件采用全参数化建模逻辑,所有结构尺寸均通过参数关联驱动,修改轴伸直径、轴叉长度、十字轴直径等关键参数时,整个组件的配合尺寸会同步更新,不会出现配合干涉问题,方便设计人员根据不同的扭矩需求、安装空间快速调整结构尺寸,适配不同的设备工况。建模过程中严格遵循机械设计的公差配合要求,轴叉与十字轴的配合孔采用基孔制间隙配合,保证转动灵活无卡滞;端盖与轴叉的配合采用小间隙配合,保证定位准确;轴伸上的键槽尺寸符合普通平键的国标要求,可直接选用标准平键进行安装,无需二次加工键槽。结构设计时充分考虑了加工工艺性,轴叉的外形采用规则的方块与圆柱组合结构,可通过普通铣床、车床完成加工,无需特殊的五轴加工设备,降低零件的加工成本;十字轴采用对称结构,四个轴颈的尺寸一致性要求高,加工时可一次装夹完成四个轴颈的车削、磨削,保证形位公差满足设计要求。
关于安装边界与尺寸适配,该组件的两端轴伸直径可根据传递扭矩的大小调整,常规适配10mm-50mm直径的传动轴,轴伸长度根据安装空间调整,保证轴伸插入配套轴孔后有足够的配合长度,避免应力集中;组件安装时需保证两端轴叉的中心平面重合,否则会造成传动过程中从动轴转速波动,产生附加冲击载荷,影响整套传动系统的运行稳定性。组件的整体径向尺寸由十字轴的中心距决定,设计时需预留足够的径向安装空间,避免组件转动时与周边的机架、护罩等部件发生干涉;轴向尺寸需考虑轴系的热胀冷缩量,预留2-5mm的轴向窜动间隙,防止轴受热伸长后顶死万向节,造成结构变形。在实际选型应用中,需根据传递的额定扭矩、最大轴间角、工作转速三个核心参数确定组件的尺寸,长期承受冲击负载的工况下,需将安全系数设置为2-3倍,避免组件过载断裂;日常维护时需定期通过十字轴上的注油孔加注润滑脂,减少衬套与十字轴的磨损,延长组件的使用寿命。
- 全部评论(0)
- 模板大小: 1.87 MB
- 售价:5金币
- 下载次数: 67
- 系统要求: STL,STEP / IGES,Rendering
- 软件分类: 通用机械零部件
