薄型矩形电气组件压铸外壳结构设计

这款薄型矩形壳体是面向电气类组件开发的压铸成型防护结构，主要适配安装空间受限的紧凑型电气控制场景，常见于分布式IO模块、小型信号处理单元、车载边缘控制组件这类对安装厚度有严格限制的设备中，承担内部核心电路、电气元件的物理防护与结构定位作用。从实际应用场景来看，这类壳体往往需要嵌入到设备控制柜的预留安装槽内，或是直接贴合在设备金属壁板上安装，因此对壳体的外形公差、安装贴合度有较高要求，设计阶段就需要充分考虑压铸成型后的收缩率对安装边界尺寸的影响，避免出现装配间隙过大或是无法卡入安装位的问题。

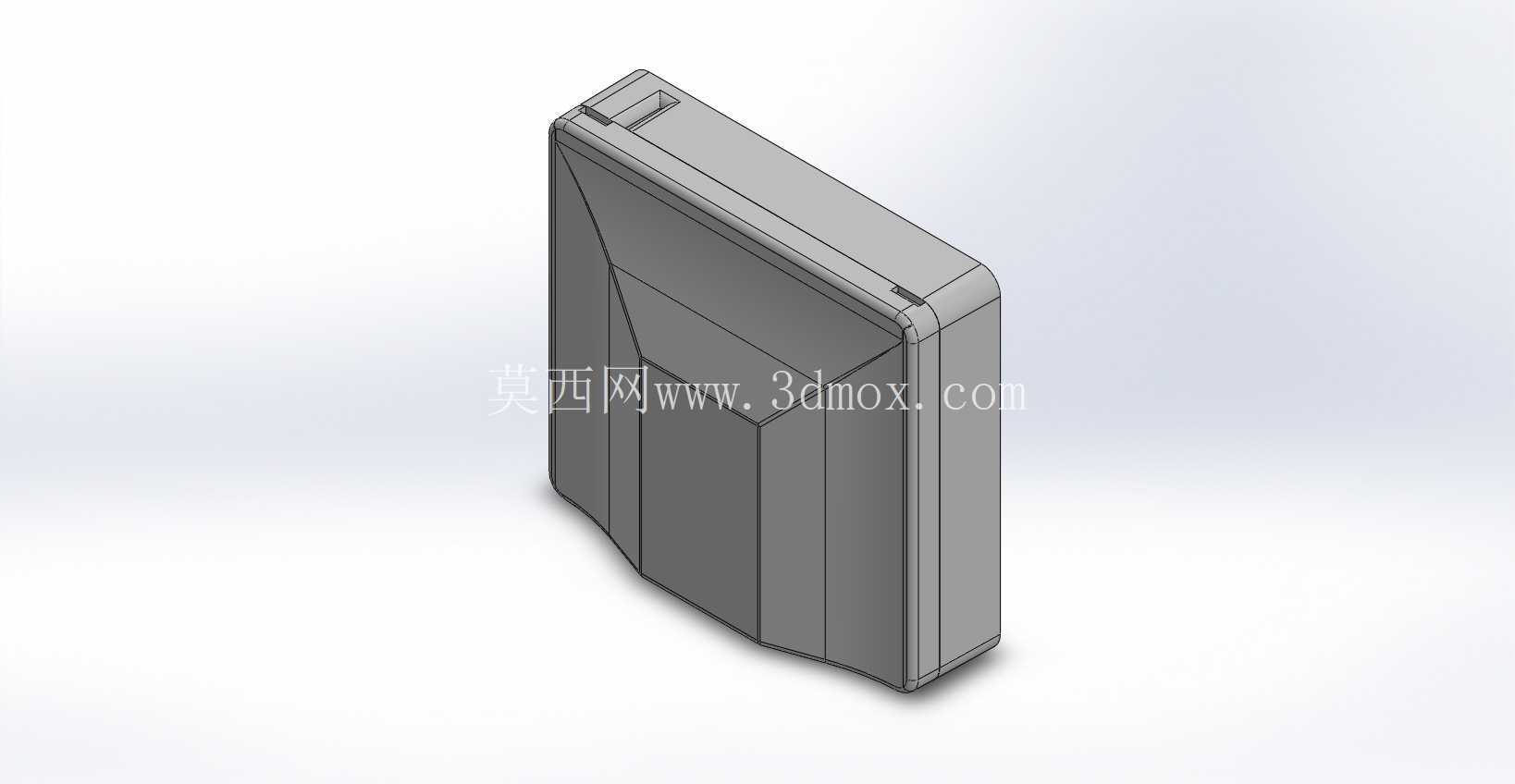

从结构设计思路来看，壳体整体采用单侧开口的薄盒式结构，主体壁厚控制在均匀区间，避免压铸过程中出现壁厚差过大导致的缩孔、冷隔缺陷，壳体外侧的斜向过渡棱边并非单纯的造型设计，一方面是为了优化压铸时的金属液流动路径，减少转角处的气体卷留，降低成型后气孔缺陷的概率，另一方面斜向结构也能提升壳体的整体抗形变能力，在受到侧向挤压时，斜向筋位结构可以分散受力，避免薄型壳体出现凹陷变形。壳体边缘设置的几处卡扣凸台，是用于和配套的端盖进行扣合装配，相比螺丝固定的方式，卡扣结构可以减少装配工序，同时避免螺丝孔位带来的密封隐患，凸台的位置经过排布优化，保证扣合后整个结合面的受力均匀，不会出现局部翘起的问题。

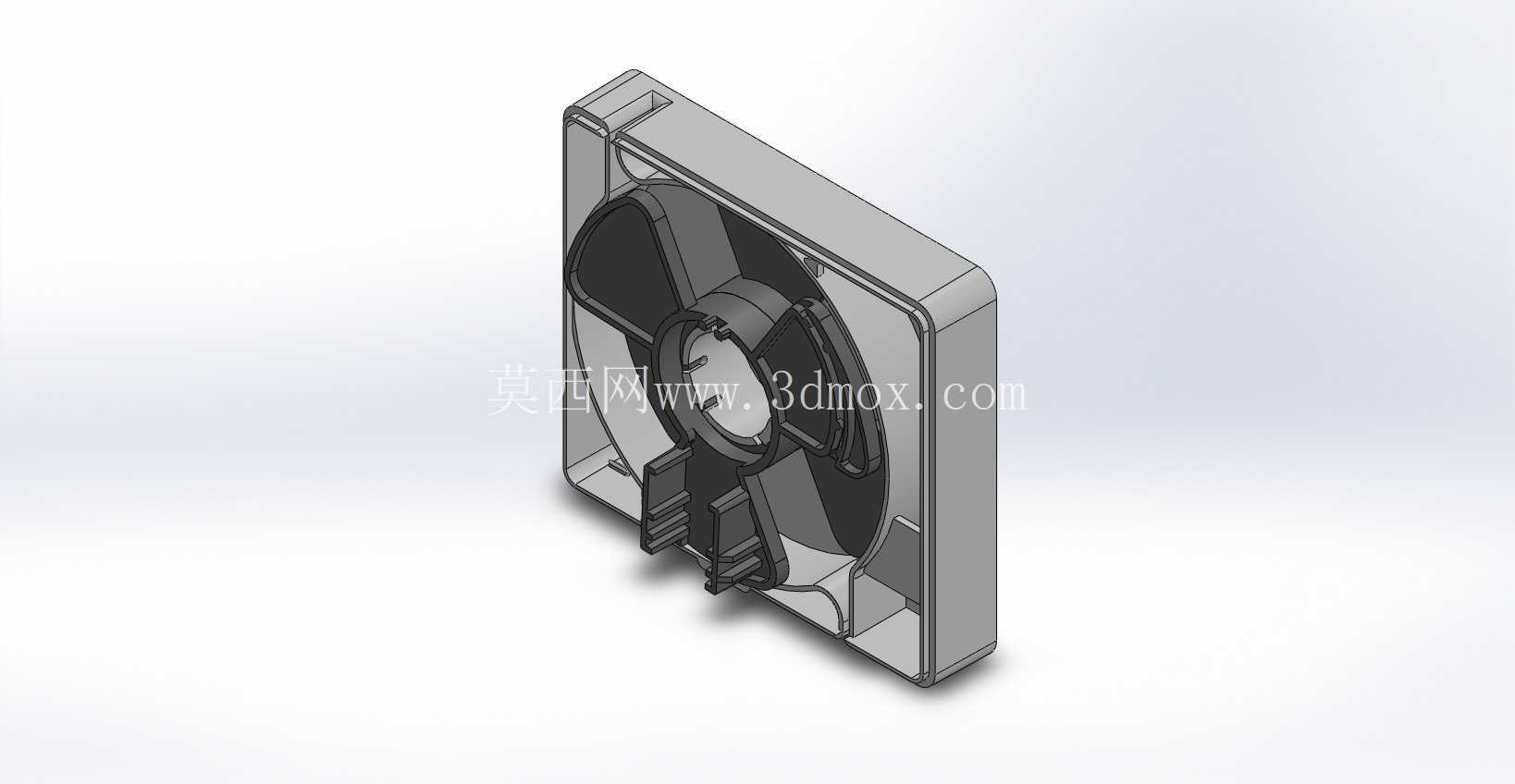

在安装边界的考量上，壳体的背部设计为完整的平面结构，没有多余的凸点结构，保证安装时可以完全贴合安装基面，既可以通过背胶粘贴固定，也可以通过侧面的安装耳配合螺丝进行锁附，适配不同场景的安装需求。壳体的内部预留了统一的定位柱位置，用于安装内部的PCB板，定位柱的高度经过精确计算，保证PCB板装入后和壳体内壁留有足够的安全间隙，避免元器件和壳体接触造成短路风险，同时定位柱的根部做了圆角过渡处理，避免压铸时出现应力集中导致的柱体断裂问题。

从功能特性来看，压铸成型的铝合金壳体本身具备良好的电磁屏蔽性能，可以有效阻隔外部电磁干扰对内部电气组件的影响，同时金属材质的导热性能优异，可以将内部元器件工作产生的热量快速传导到壳体表面散发出去，降低组件过热失效的风险。壳体表面的平整区域还可以根据需求做喷塑、阳极氧化等表面处理，提升耐腐蚀性，适配潮湿、多粉尘的工业现场使用环境。在细节处理上，壳体的所有外露棱边都做了小尺寸的倒角处理，避免装配和维护过程中锋利边缘划伤操作人员，同时倒角结构也能去除压铸后的飞边毛刺，减少后续二次加工的工作量。

设计过程中还充分考虑了压铸生产的工艺性，壳体的脱模斜度控制在合理范围内，保证开模时可以顺利顶出，不会出现粘模导致的壳体表面拉伤，内部的加强筋排布也顺着脱模方向设置，避免出现倒扣结构，简化模具结构，降低生产制造成本。壳体的整体厚度控制在紧凑区间，在保证结构强度的前提下尽可能压缩整体体积，满足紧凑型电气设备的小型化设计需求，经过结构强度仿真验证，壳体在承受常规的安装外力、运输振动时，不会出现永久性形变，可以有效保护内部的电气组件不受损坏。
