L型U型枢轴法兰铰链安装支座结构

在自动化产线改造、定制机器人关节搭建、重型铰接组件装配的现场，这类L型带U型叉结构的枢轴安装支座，是解决刚性铰接、无旋转间隙连接需求的常用结构件。不少现场调试人员在搭建气缸驱动摆臂、枢轴接头联动结构时，常遇到安装基面与铰接点存在空间错位、普通直装支座无法同时兼顾基面固定与枢轴容纳的问题，这款支座的结构设计正是针对这类场景做了针对性优化。

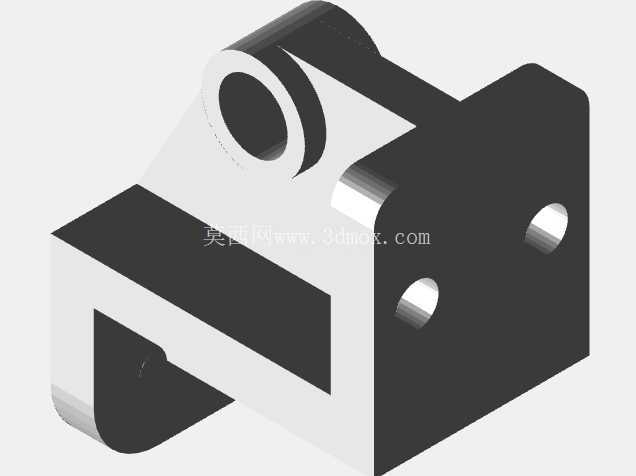

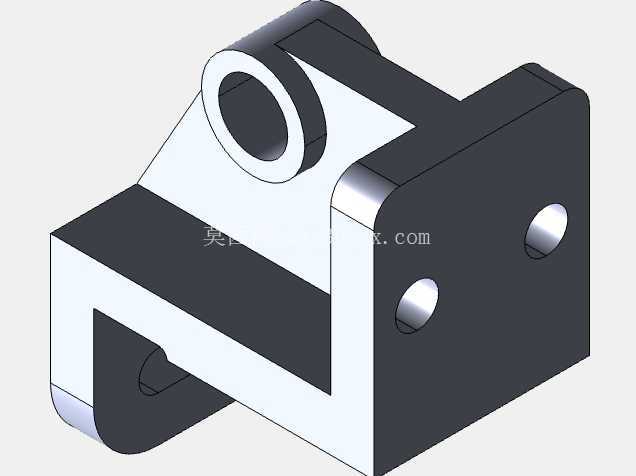

从安装边界来看，支座的垂直法兰底座采用平直安装面，设置两个同轴安装孔，孔位间距适配常规工业铝型材的槽距标准，也可直接固定在钢板加工的设备安装立面上，安装时无需额外加工转接垫块，两个孔位可穿入内六角圆柱头螺钉完成锁紧，安装面的平面度公差控制在0.05mm以内，避免锁紧后支座出现倾斜偏移，保证铰接轴的同轴度要求。底座延伸出的下部弯折形成U型叉结构，叉口的开口宽度适配常规规格的杆端关节轴承、枢轴销或致动臂连接端，叉体两侧的同轴销孔可穿入铰接销，完成与活动部件的连接，叉口内侧预留了足够的转动间隙，保证铰接部件在设定摆角范围内运动时不会与叉体内壁发生剐蹭干涉。

设计阶段针对这类支座的受力特性做了结构强化，法兰底座与U型叉的衔接位置做了圆弧过渡处理，避免应力集中导致的支座断裂，尤其是在承受重载铰接的往复冲击载荷时，过渡圆弧可将应力分散到整个支座本体，不会在转角位置出现应力峰值。支座上部的筒状枢轴安装孔为通孔结构，孔壁加工精度满足H7公差要求，可直接压入配套的轴套或者穿入长枢轴，作为额外的旋转支撑点使用，这个结构的存在让支座可同时满足两个方向的铰接需求，既可以通过下部U型叉连接摆杆类部件，也可以通过上部枢轴孔完成与固定轴的铰接，适配更多复杂的连杆联动场景。

在实际设备应用中，这类支座常被用在气缸驱动的翻转机构上，法兰面固定在设备机架立面，U型叉与气缸的鱼眼接头连接，上部枢轴孔与翻转工作台的转轴配合，气缸伸缩时即可带动翻转台绕上部枢轴完成设定角度的翻转，整个连接结构无需额外设计转接件，减少了装配环节的累计误差。在定制机器人的关节铰接位置，这类支座可作为腿部连杆与机身的连接基座，垂直法兰固定在机身框架上，U型叉容纳腿部连杆的连接端，穿入铰接销后即可完成腿部的摆动铰接，结构紧凑不会占用过多的机身内部空间，同时足够的结构强度可支撑机器人行走过程中的冲击载荷。

针对重型铰接组件的使用场景，支座的U型叉厚度做了加厚处理，销孔位置可加装自润滑铜套，减少铰接销转动时的磨损，延长部件的维护周期，无需频繁拆解更换磨损件。安装时需要注意，U型叉的开口方向需要与活动部件的摆动平面保持平行，避免铰接销承受额外的径向弯矩，法兰面锁紧时需要对角拧紧螺钉，保证安装面完全贴合，不会出现局部间隙导致的支座受力不均。在CNC加工场景中，这类结构的加工工序可分为铣基准面、钻安装孔、镗枢轴孔、铣U型叉槽几个步骤，一次装夹即可完成大部分加工面的加工，保证各孔位与安装面的形位公差，3D打印制作样件时也无需添加过多支撑，成型后简单处理即可满足功能验证的装配需求。

不少结构设计人员在选型这类铰接支座时，常会忽略上部枢轴孔与下部U型叉的位置度要求，这款支座在设计时将上部枢轴孔的轴线与U型叉销孔的轴线设置为空间垂直关系，且两个轴线的距离经过优化，既保证了足够的结构强度，也不会让整体结构过于笨重，在满足承载要求的前提下尽可能缩小了支座的整体外形尺寸，适配设备内部紧凑的安装空间。在自动化机构的连杆传动系统中，这类支座可作为中间铰接支点，连接多组连杆，将动力传递到末端执行机构，稳定的刚性支撑可避免连杆运动过程中出现晃动，保证末端执行件的运动精度。
