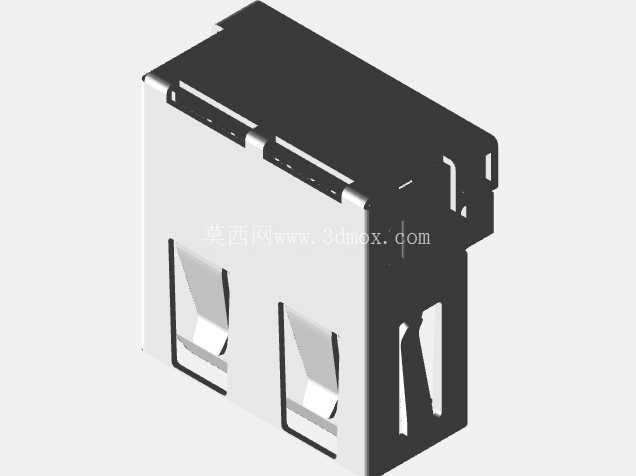

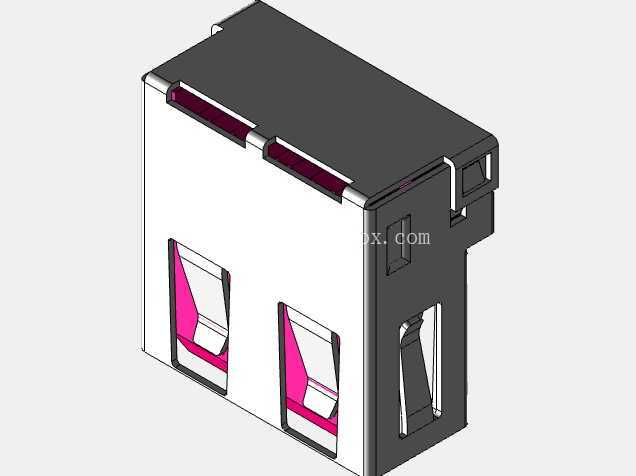

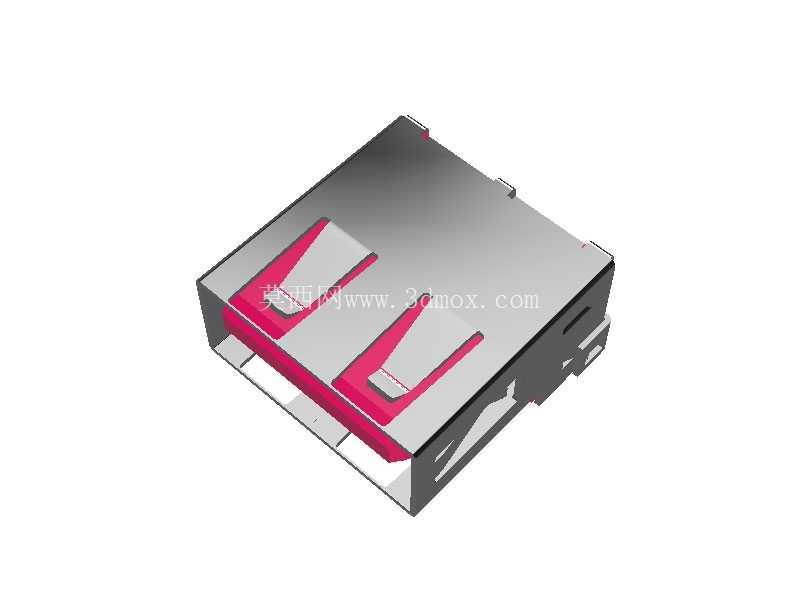

PD端口适配USB-A母座连接器结构

项目分类:通用五金配件 发布时间:2026-06-29 ID:1194400
  • PD端口适配USB-A母座连接器结构
  • PD端口适配USB-A母座连接器结构
  • PD端口适配USB-A母座连接器结构

  日常做消费电子周边结构适配时,经常会遇到PD快充端口扩展USB-A接口的设计需求,这类母座连接器是扩展坞、快充适配器、桌面多口充电站里的核心连接部件,负责承载USB-A公头插入后的电力传输与数据信号导通,很多工程师在做整机结构堆叠时,往往会忽略接插件的安装边界公差,导致后期试模时出现公头插入卡滞、壳体与母座屏蔽罩干涉、焊盘与PCB定位孔偏移等问题,这个三维结构刚好可以作为结构设计阶段的参考基准,帮设计者提前规避装配风险。从实际功能特性来看,这款母座针对PD端口的大电流传输场景做了结构优化,内部接触弹片采用加宽设计,接触区域的弧度经过反复调校,能保证公头插入后接触电阻稳定在极低区间,避免大电流传输时出现局部温升过高的问题;外层屏蔽罩采用折边包胶结构,不仅能提升整体结构强度,还能有效屏蔽外部电磁干扰,保证高速数据传输时的信号完整性,不会因为周边电源模块的电磁辐射出现数据丢包、传输速率下降的情况。

  做结构设计时,首先要考虑的是安装边界的尺寸约束,这款母座的整体外形尺寸适配常规PCB板上的标准USB-A接口焊盘布局,屏蔽罩两侧的定位脚与PCB上的定位孔间隙控制在0.1mm以内,既能保证过波峰焊时的定位精度,又不会因为公差累积导致定位脚无法插入;母座前端的插入口凸台尺寸需要和设备外壳的开口尺寸做匹配,单边预留0.15mm的装配间隙,避免外壳注塑收缩后挡住插入口,影响公头正常插入;母座后端的焊脚长度要适配PCB板的厚度,焊脚伸出PCB背面的长度控制在0.8-1.2mm,既能保证焊接强度,又不会因为焊脚过长导致背面元件贴装干涉。

  从设计思路层面来说,这类接插件的结构设计需要平衡三个核心维度:一是插拔寿命,内部弹片的材质选用高弹性铜合金,表面做镀镍镀金处理,弹片的弯折角度经过疲劳测试验证,能保证千次以上插拔后接触压力仍保持在合理区间,不会出现接触不良的问题;二是绝缘性能,内部胶芯采用耐高温阻燃工程塑料,能承受波峰焊时的高温冲击,不会出现变形、碳化的情况,同时胶芯上的弹片定位槽精度控制在0.05mm以内,避免弹片在插拔过程中出现移位导致相邻引脚短路;三是装配兼容性,母座的整体结构兼容常规SMT贴装工艺的吸嘴取料尺寸,屏蔽罩顶面的平整度满足贴装时的真空吸附要求,不需要额外定制特殊吸嘴,能直接适配现有SMT生产线的加工流程,降低生产端的适配成本。在实际的行业应用场景中,这类母座不仅用在消费电子的快充适配器、扩展坞上,在工业控制设备的调试接口、车载充电模块、桌面办公外设的集线设备上也有大量应用,不同应用场景下对母座的固定方式有不同要求,比如车载场景下需要在母座屏蔽罩两侧增加固定插片,插入PCB后做弯折固定,提升抗振动性能,避免车辆行驶过程中的振动导致焊脚虚焊;工业设备场景下需要在母座前端增加防水胶圈,配合外壳的防水结构达到IP65以上的防护等级,适应粉尘、潮湿的工业环境。

  做整机结构堆叠时,要注意母座周边的元件布局,母座下方不要布置高度超过1mm的元件,避免焊接时母座底部与元件干涉;母座两侧要预留至少1mm的空间,方便布置固定结构或者接地弹片,保证屏蔽罩可靠接地,提升抗干扰性能;公头插入方向的空间要预留足够的插拔行程,保证公头能完全插入母座,不会因为内部结构挡住公头导致接触不到位。很多初级工程师在选型这类接插件时,往往只看表面的接口尺寸,忽略了内部弹片的接触行程、焊脚的布局位置、屏蔽罩的固定方式等细节,导致后期开模后才发现装配问题,不得不修改模具,拉长项目周期,借助精准的三维结构模型,可以在设计阶段就把所有装配干涉点、公差匹配点都验证清楚,提前调整PCB布局和壳体结构,减少后期试错成本。另外,在做PD快充相关的产品设计时,还要考虑母座的载流能力,这款母座的接触弹片截面积足够承载PD协议下的最大电流,不会因为载流不足导致温升超标,同时胶芯的耐温等级满足安规认证的要求,能过相关的安全测试,不需要额外做降额设计。
