短笛组件连接固定支架结构设计

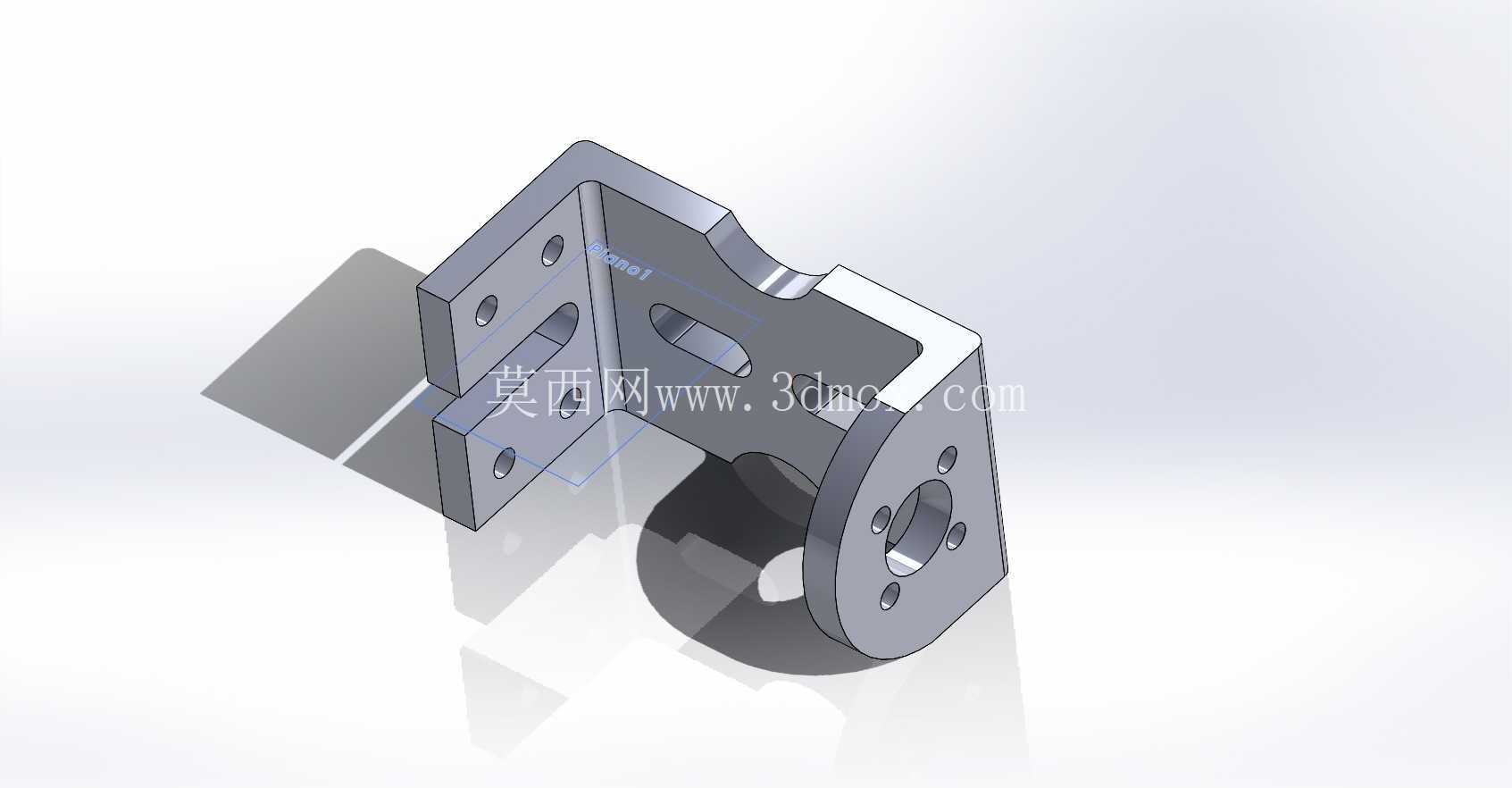

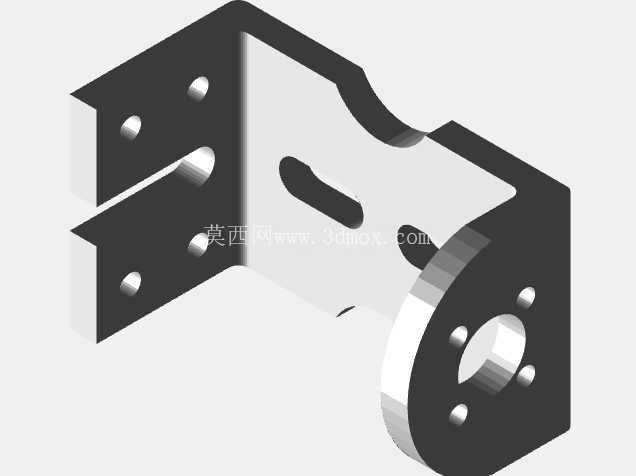

　　该结构件属于短笛组件中的核心连接固定部件，主要应用于小型气动执行机构、精密流体控制设备的管路连接与支撑场景，在自动化生产线的气路排布、小型检测设备的管路固定工位中，这类支架需要同时承担管路定位、部件承载以及角度微调的功能，避免管路运行过程中因振动产生位移、接口松脱等问题。从结构设计逻辑来看，该部件采用一体化折弯成型的主体结构，一侧为平面安装板，板面上预留的多个等距安装孔可适配不同规格的螺栓固定需求，安装板与主体折弯处做了圆弧过渡处理，能够有效降低折弯处的应力集中系数，在承受交变载荷时减少开裂风险。

　　另一侧为带中心通孔的圆形铰接端，环形分布的小孔用于配合销轴、紧固件实现与相邻管路或执行元件的铰接连接，中心通孔可直接穿过管路或者传动轴，保证部件连接后的同轴度要求。主体中段开设的长条形减重孔，在不降低整体结构刚性的前提下，有效减少了部件自身重量，同时也为安装过程中的走线、管路避让预留了空间，长圆孔的边缘同样做了倒角处理，避免装配过程中划伤线缆或者管路外壁。从安装边界来看，平面安装侧的孔位间距符合常规小型气动元件的安装孔距标准，可直接适配市面常见的16mm、20mm规格的气动接头安装座，圆形铰接端的外径尺寸控制在较小范围内，能够在紧凑的设备内部空间完成装配，不会与周边的其他零部件产生运动干涉。

　　设计过程中针对部件的受力场景做了针对性的结构强化，折弯处的壁厚保持均匀一致，避免因壁厚差导致的成型缺陷，铰接端的环形安装面做了平面度处理，保证与对接部件贴合时的接触面积均匀，减少连接后的松动间隙。在实际设备运行中，该支架不仅需要承担管路自身的重量，还要缓冲管路内流体流动产生的脉冲振动，因此结构上没有采用多余的冗余设计，所有的加强结构都贴合受力路径分布，平面安装板的背面预留了沉头孔位，螺栓锁紧后头部不会突出安装面，保证安装后支架与安装基面完全贴合，不会出现倾斜偏移的问题。

　　圆形铰接端的中心孔内壁做了粗糙度控制，能够适配带密封圈的管路穿过，减少流体泄漏的风险，周边的小孔位置度公差控制在合理范围内，装配时不需要额外修配即可完成紧固件的穿装，能够有效提升现场装配的效率。这类支架在小型自动化设备的气路组件、小型乐器的传动连接结构中都有广泛的适配性，结构设计兼顾了刚性、轻量化以及装配便利性，没有多余的装饰性结构，所有的几何特征都服务于实际的安装与功能需求，折弯角度经过精准计算，能够保证安装后相邻部件的相对位置符合装配公差要求，避免因支架角度偏差导致的管路别劲、密封失效等问题。
