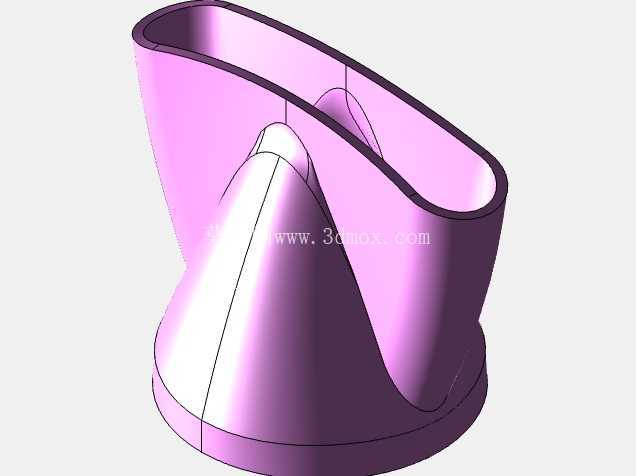

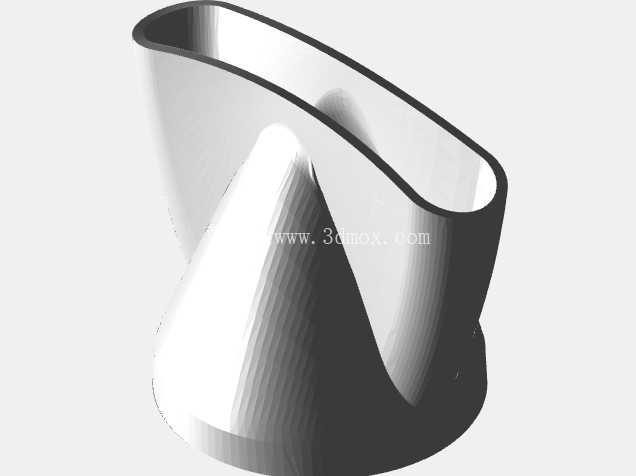

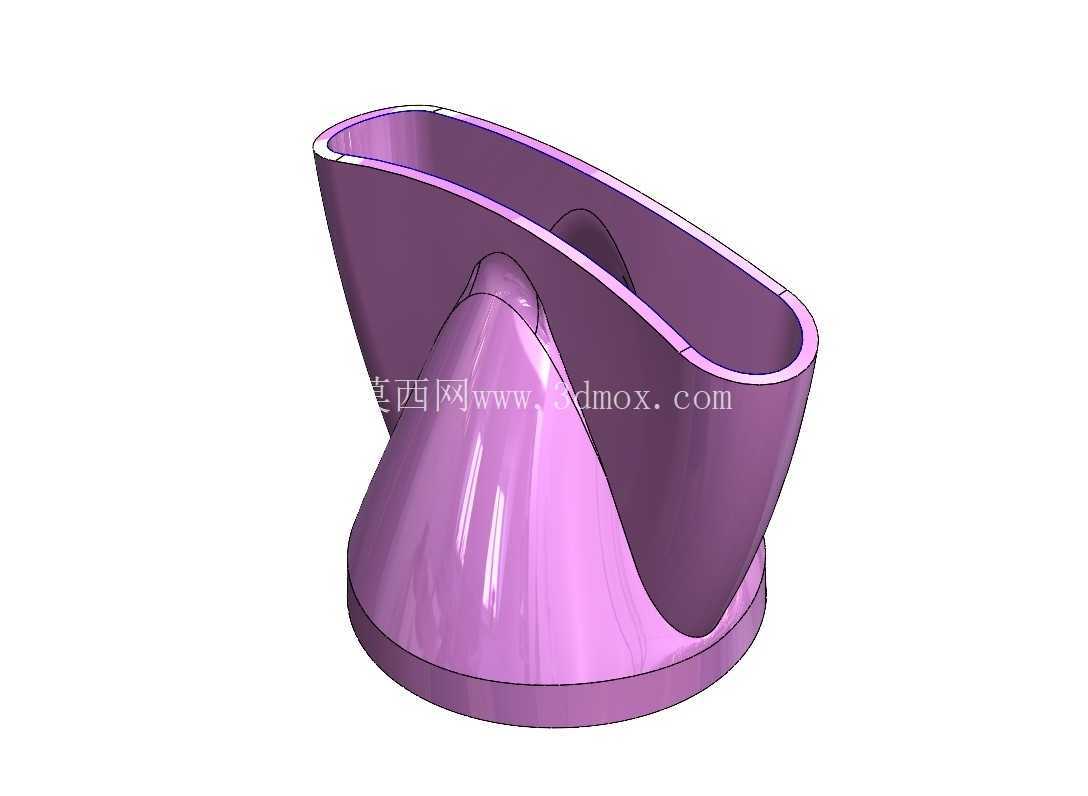

流线型曲面塑料结构件设计方案

这款曲面塑料结构件在设计阶段就充分考虑了多场景的适配需求，从桌面文创摆件的支撑结构，到小型流体管路的导流过渡段，再到消费电子类产品的异形外壳内衬，都能找到对应的应用落点。做这类异形曲面件的结构设计时，最先要敲定的是底部安装基准面的平面度要求，整个底部圆形安装边的平面度公差需要控制在0.1mm以内，才能保证后续装配时和基座贴合无间隙，不会出现安装翘边、受力不均的问题。整体外轮廓的最大直径控制在80mm区间，总高度不超过100mm，属于小型精密塑料件的尺寸范畴，不管是桌面级FDM3D打印机做原型验证，还是小型注塑机做批量生产，都不需要额外定制大尺寸工装，常规的100mm行程以内的工装夹具就能完成装夹定位。

从功能特性来看，整个零件采用等壁厚设计，壁厚均匀控制在2.5mm，这个厚度是兼顾结构强度和注塑成型工艺性的最优区间——太薄的话注塑时容易出现走胶不齐、缺料的问题，太厚又会导致零件表面出现缩痕、内部产生气泡，影响外观和结构强度。内部的曲面导流结构和外壁的流线型曲面做了顺滑的G2连续过渡，没有尖锐的棱角和突变的截面，一方面是减少流体经过时的阻力，如果作为导流部件使用时，能避免紊流产生，降低流体噪音；另一方面这种顺滑过渡的结构在注塑脱模时也能减少脱模阻力，不需要设计复杂的抽芯机构，简化了模具结构，降低了模具加工成本。

设计思路上没有采用常规的规则回转体结构，而是用双曲面相交的造型来实现功能和外观的平衡，在做三维建模的时候，需要先搭建底部的安装基准草图，确定安装孔位的分布——底部安装边预留了3个均布的M2螺丝安装位，孔位距离中心的半径是35mm，这个尺寸是和常规的小型圆形基座通用的，不需要额外定制安装法兰。曲面构建阶段要反复检查曲面的曲率变化，避免出现曲率反转的区域，不然不管是3D打印时的支撑去除，还是注塑时的模具抛光，都会额外增加工作量。表面做了高光顺滑处理，没有设计加强筋在外观可见区域，所有的结构加强都通过曲面自身的弧度来实现，这种流线型的曲面本身就比平面结构有更好的抗形变能力，日常使用中受到侧向力的时候，曲面能把力均匀分散到整个安装边，不会出现应力集中导致的断裂问题。

实际生产验证阶段，不管是用PLA、ABS材料做3D打印原型，还是用ABS、PC塑料做注塑批量生产，这个结构都不需要额外添加支撑结构在外观面，3D打印时只需要在底部安装边添加少量接触式支撑，打印完成后很容易去除，不会在外观面留下明显的支撑痕迹。如果作为文创产品的结构件，表面可以直接做喷漆、电镀处理，顺滑的曲面能很好地呈现漆面的光泽感；如果作为工业导流部件使用，内壁的顺滑曲面也不会残留输送的介质，清洁维护很方便。安装的时候只需要对准基座上对应的三个螺丝孔，用M2的自攻螺丝或者机米螺丝就能完成固定，安装公差带预留了0.2mm的间隙，就算基座加工有小的误差，也能顺利完成装配，不会出现装不上的问题。整个零件没有设计倒扣结构，模具开模时只需要前后模分型就能顺利脱模，不需要做斜顶、滑块等复杂模具结构，能有效缩短模具开发周期，降低批量生产的成本，不管是小批量的定制化生产，还是大批量的规模化制造，都有很好的工艺适配性。
